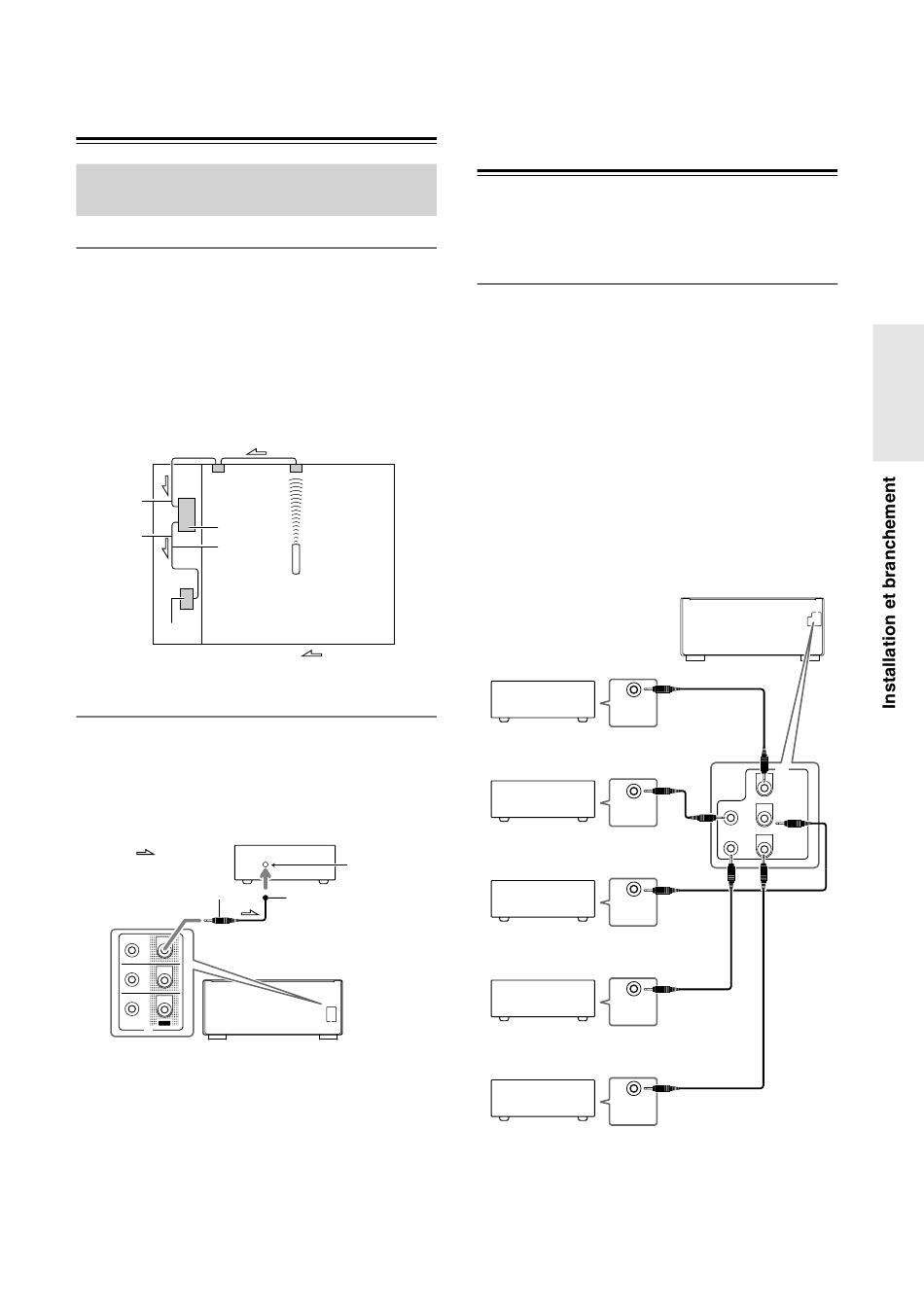

Si le signal de la télécommande
n'atteint pas d'autres appareils
Disposition efficace du capteur
Dans ce cas, il est nécessaire de se procurer un émetteur
IR. Branchez la mini fiche de l'émetteur IR à la borne
IR OUT du RDC-7.1 puis placez l'émetteur IR sur le
capteur infrarouge de l'appareil ou en face du capteur.
Une fois l'émetteur IR branché, seule l'entrée de signal
vers la borne IR IN est une sortie vers la borne IR OUT.
L'entrée de signal de capteur infrarouge à l'avant du
RDC-7.1 ne sortira pas vers la borne IR OUT.
Boîtier de rac-
cordement
IR IN
RDC-7.1
IR OUT
Émetteur IR
Autres
appareil
Branchements du capteur
Quand vous placez le récepteur IR dans la pièce princi-
pale, branchez le câble du boîtier de raccordement sur la
borne IR OUT MAIN. Quand vous placez l'ampli-tuner
IR dans une zone distante, branchez le câble du boîtier
de raccordement sur la borne ZONE 2 ou ZONE 3.
Autre appareil
: Sens du
signal
Mini fiche
Émetteur IR
MAIN
ZONE 2
ZONE 3
IN OUT
IR
Récepteur IR
Télécommande
: Sens du
Capteur de
télécommande
Émetteur
RDC-7.1
Utilisation d'un appa-
reil externe avec borne
12V Trigger
modèles américains et canadiens –
Vous pouvez mettre sous tension automatiquement les
appareils AV connectés en utilisant le signal de sortie de
la borne 12V TRIGGER du RDC-7.1
Branchement
Branchez la borne 12V TRIGGER OUT du RDC-7.1 à
la borne 12V TRIGGER IN d'autres appareils. Chaque
borne 12V TRIGGER OUT peut être connectée aux
appareils qu'ils soient situés dans la pièce principale ou
dans la Zone 2, ou 3.
Le RDC-7.1 est muni de cinq bornes 12V TRIGGER
OUT et les courants max. pouvant être branchés sont les
suivants :
A : 200 mA
B, C, D et E : 100 mA
Après avoir effectué les branchements, configurez
l'association entre la pièce (zone) et l'appareil devant
être mis sous tension (Voir « Affectation de 12V
Trigger » sous « Configuration des entrées » page 102).
Appareil A
12V TRIGGER
IN
200mA MAX.
Appareil B
12V TRIGGER
IN
100mA MAX.
Appareil C
12V TRIGGER
IN
100mA MAX.
Appareil D
12V TRIGGER
IN
100mA MAX.
Appareil E
12V TRIGGER
IN
100mA MAX.
– Autres que les
12V
TRIGGER
OUT
A
200mA MAX.
B
100mA MAX.
C
100mA MAX.
D
100mA MAX.
E
100mA MAX.
