Branchement de composants AV—Suite

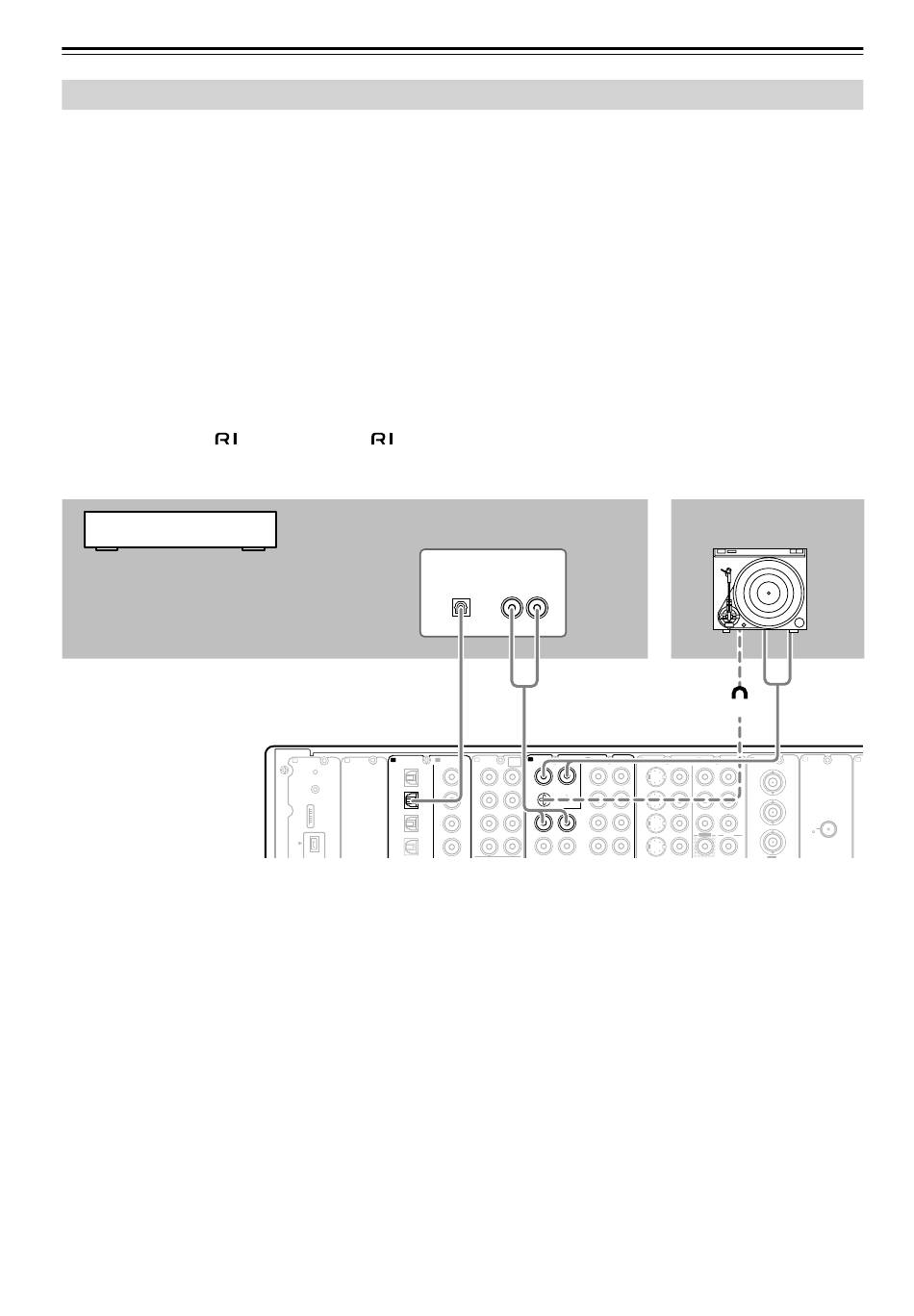

Branchement d'un lecteur de CD, de la platine disque ou du tuner
• Pour brancher le lecteur CD sur le RDC-7.1, effectuez une connexion au moyen des bornes numériques et analogi-
ques. Avant d'effectuer toute connexion, reportez-vous aux indications sur le branchement fournies aux pages 30,
31. Cette section montre un exemple de connexion utilisant les réglages d'attribution d'entrée audio par défaut. Tou-
tefois, en cas d'utilisation de câbles coaxiaux pour les signaux audio numériques, branchez le lecteur de CD sur
l'une des bornes AUDIO IN DIGITAL COAXIAL 1 à 6, et n'oubliez pas de configurer les paramètres d'attribution
d'entrée audio dans le sous-menu Audio Assign (voir page 98).
• En cas de branchement de la platine disque, utilisez la borne PH. La borne PH du RDC-7.1 est conçue pour les pla-
tines disque munies d'une tête à aimant mobile (MM). Si vous désirez utiliser une platine disque munie d'une tête à
bobine mobile (MC), branchez la platine via un transformateur élévateur ou un préamplificateur.
• Si vous attribuez d'autres bornes à la source d'entrée PHONO, vous devez configurer l'attribution d'entrée audio
dans le sous-menu Audio Assign (voir page 98).
• Si la platine disque est équipée d'un câble de mise à la terre, branchez-le à la borne GND du RDC-7.1. Cependant,
avec certaines platines, le fait de brancher le câble de terre au risque de provoquer des bruits parasites RDC-7.1.
Dans ce cas, il n'est pas nécessaire de raccorder un câble de mise à la terre.
• Si vous désirez effectuer un enregistrement analogique du signal audio ou utiliser vos produits IntegraRESEARCH
compatibles avec le
analogique. Branchez les bornes de sortie audio de l'appareil source sur les bornes AUDIO IN du RDC-7.1 au
moyen du câble analogique (RCA/phono).
Lecteur de CD
Lors du branchement aux autres bornes audio de la
même section de bornes, configurez les réglages
d'entrée audio en conséquence à l'aide du sous-menu
Audio Assign (voir page 98).
38
Fr-
via les connexions
entre le RDC-7.1, vous devez réaliser une connexion du signal audio
C
DIGITAL IN
A
B
OPTICAL
1
2
"Net-Tune"
3
is a trademark of
Onkyo Corporation.
4
AUDIO OUT
AUDIO OUT
DIGITAL
ANALOG
OPTICAL
R
L
F
AUDIO IN
G
D
DIGITAL IN
E
MULTI
- CH
R
L
R
COAXIAL
IN 1
FR
FL
1
PH
4
SUB
C
5
2
GND
SR
SL
R
L
1
6
3
SBR
SBL
2
7
4
Platine disque
GND
GND
COMPONENT
J
H
S VIDEO
VIDEO
I
VIDEO
L
IN
IN
IN 1
IN 2
COMPONENT VIDEO
(
HD/BNC
)
IN
1
Y
Y
2
P
B
P
B
3
P
R
OUT 1
IN 3
P
R
4
Y
OUT
K
L
ANTENNA
HD
is
FM
or
75
tra
Lic
