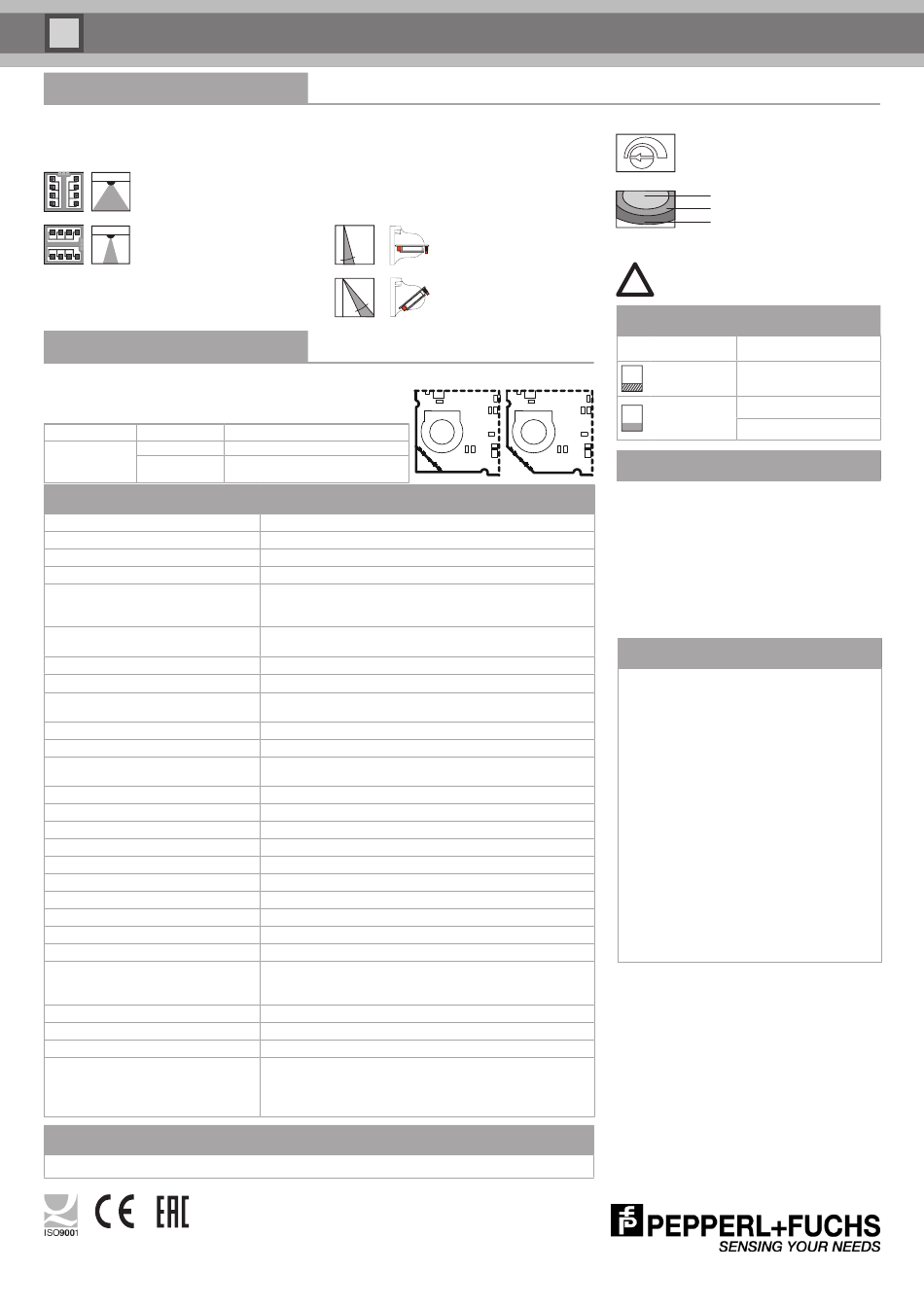

RaDec-M / RaDec-M-NA
Paramètres du champ de détection
Caractéristiques de l'antenne
Vous pouvez régler une zone de détection large ou
étroite en tournant le circuit imprimé.
Large
Largeur :
Profondeur :
Étroite
Largeur :
Profondeur :
Hauteur d'installation
2,20 m
Angle d'inclinaison
30°
Taille de la zone de détection
Max.
Réglage du mode de commutation
Le coin du circuit imprimé doit être rompu à un point de rupture prédéterminé à
l'aide d'une pince pour définir le mode de commutation sur NC.
Ce paramètre devient permanent une fois le point de rupture utilisé !
Fonction
Réglage
Mode de
Fermeture active
commutation du
Ouverture active
contact de relais
Caractéristiques techniques
Principe de fonctionnement
Vitesse de détection
Marquage
Angle d'inclinaison
Plage de détection
Fréquence de fonctionnement
Mode de fonctionnement
Indicateur de fonction
Éléments de commande
Tension de service
Courant sans charge
Consommation électrique
Sortie de signal
Mode de commutation
Tension de commutation
Courant de commutation
Puissance de commutation
Temps de descente
Température ambiante
Humidité relative
Hauteur de montage
Indice de protection
Connexion
Matériau du boîtier
Poids
Puissance de transmission
Dimensions sans capot de protection
contre les intempéries
Dimensions avec capot de protection
contre les intempéries
Accessoires
Capuchon de protection contre les intempéries RaDec
Pour RaDec-M
Pepperl+Fuchs GmbH est certifié conforme à la norme ISO 9001.
Angle d'inclinaison
Les disques de blocage intégrés permettent de régler
l'angle d'inclinaison par incréments de 10°, de 0° à 90°.
Des incréments intermédiaires de 5° sont possibles
(Standard)
4,50 m
par l'insertion du circuit imprimé dans les disques de
2,00 m
blocage dans différentes positions.
(Facultatif)
2,00 m
4,50 m
Description
Le relais se ferme à la détection (NO)
Le relais s'ouvre à la détection (NC)
Module micro-ondes
Min. 0,1 m/s (mesuré dans l'axe du capteur)
CE
0° - 90° par incréments de 5°
À une hauteur d'installation de 2 200 mm et un angle de 30°:
Large :
4 500 x 2 000 mm (LxP)
Étroite :
2 000 x 4 500 mm (LxP)
RaDec-M : Bande K 24,15 GHz – 24,25 GHz
RaDec-M-NA (FCC/IC) : Bande K 24,075 GHz – 24,175 GHz
Détecteur radar de mouvements
LED rouge
Potentiomètre à des fins de réglage de la sensibilité
Languette de libération prédéfinie pour le mode de commutation de relais
12 – 36 VCC/12 – 28 VCA
< 50 mA
< 1,7 W à 36 VCC
< 1,2 W à 28 VCA
Relais, 1 contact NO/contact NC
Actif/passif
48 VCA / 48 VCC maximum
0,5 ACA / 1 ACC maximum
24 W / 60 VA maximum
0,5 s
-20 °C à 60 °C/248 - 333 K
Max. 90 % sans condensation
4 000 mm maximum
IP 54
Fiche de connexion 4 broches
(Câble de connexion de 2,5 m avec fiche de connexion préas-
semblée inclus dans le matériel fourni)
Polycarbonate (PC), ABS
130 g
< 20 dBm (PIRE)
101 mm (L) x 61 mm (H) x 59 mm (P)
120 mm (L) x 73 mm (H) x 74 mm (P)
Capot de protection contre les intempéries
Taille de la zone de détection
min.
La valeur par défaut
de
0 degré
l'inclinaison
de l'angle du
circuit imprimé est
40 degrés
de 15°.
Vous pouvez modifier la taille de
la zone de détection à l'aide du
max.
potentiomètre.
Min.
50 %
Max.
Certaines situations d'installation
peuvent limiter les options de réglage et
!
les fonctions du capteur.
Voyant LED d'état
Voyant de couleur
État
Rouge cligno-
Initialisation après
R
tant
commutation
Activé : détection active
R
Rouge
Désactivé : pas de détection
Mise en service
Avant d'allumer l'appareil, éloignez de la zone de la
porte tous les objets qui ne se trouvent habituelle-
ment pas à cette place.
•
Mettez le périphérique sous tension et patientez
10 s (la LED clignote en rouge).
•
Testez les paramètres en marchant dans la
plage du capteur.
•
Le voyant s'allume en rouge lorsque vous êtes
détecté.
Conformité aux normes
Conformité UE :
Pepperl+Fuchs GmbH déclare par
les présentes que le système radio de type RaDec-M
est conforme à la directive 2014/53/UE.
La déclaration de conformité complète est disponible en
téléchargement sur www.pepperl-fuchs.com.
Conformité aux normes américaines : le produit
RaDec-M-NA est conforme à la partie 15 de la
réglementation FCC.
Conformité aux normes canadiennes : le produit
RaDec-M-NA contient un composant agréé IC.
IMPORTANT !
Les appareils conformes aux normes
européennes ne doivent pas être commercialisés aux
États-Unis et les appareils conformes aux normes
américaines/canadiennes ne doivent pas être com-
mercialisés en Europe.
Pour toute mise en circulation en dehors de l'UE, des
États-Unis ou du Canada, les règles locales appli-
cables doivent être respectées.
