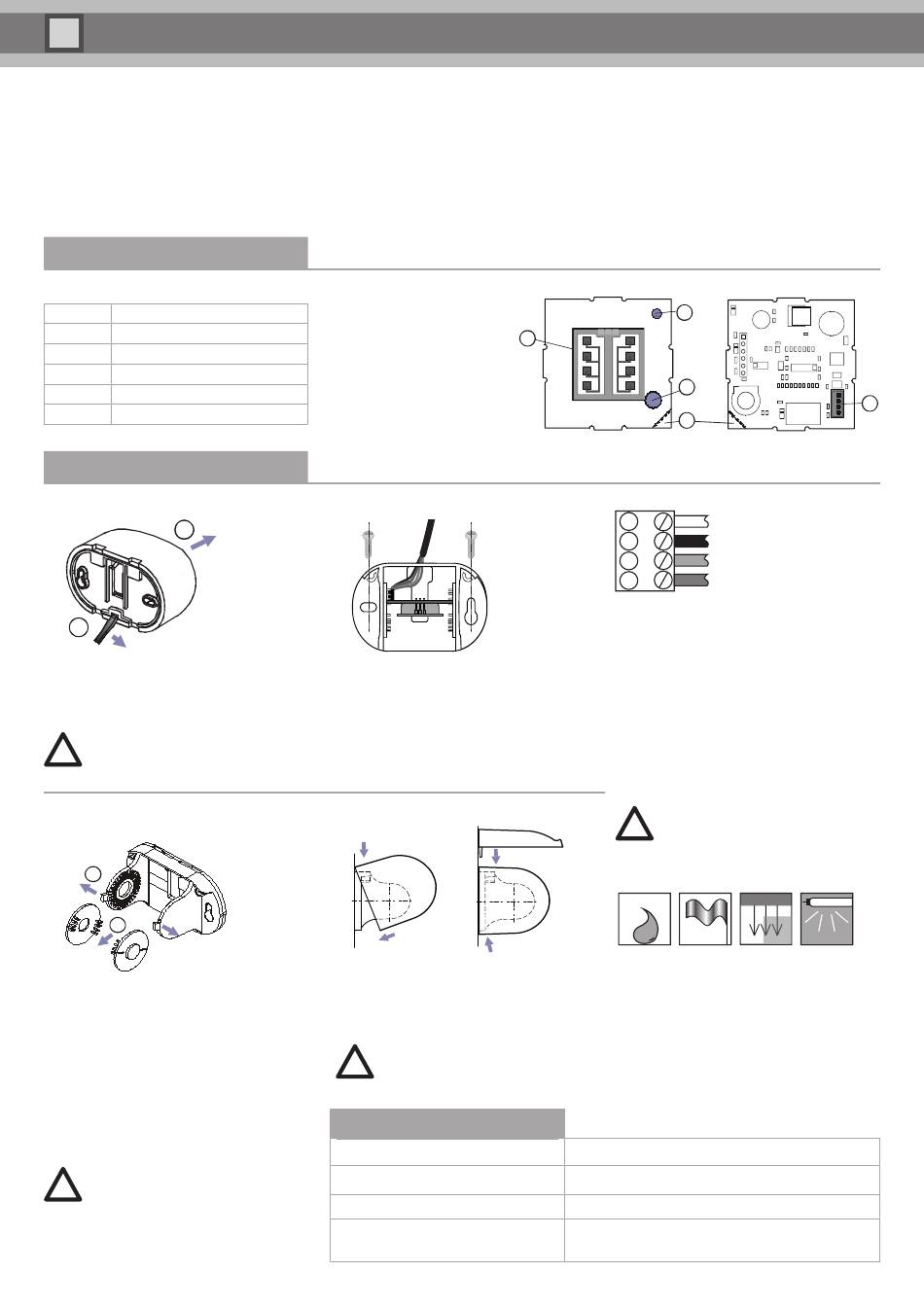

Pepperl+Fuchs RaDec-M Instructions

RaDec-M / RaDec-M-NA
Instructions brèves : détecteur radar de mouvements à des fins de détection des personnes au niveau des portes automatiques
Consignes générales de sécurité
Cet appareil doit être installé et entretenu par du personnel formé et qualifié.
Respectez les consignes de sécurité de la norme EN 60950-1. Utilisez le capteur uniquement avec une alimentation SELV avec une sortie limitée à 100 W. Utilisez un fusible
T2.5 A, par exemple, pour limiter efficacement la puissance de sortie.
Informations sur le produit
Matériel fourni
Quantité Désignation
1 Capteur RaDec-M...
1 Câble de connexion avec fiche
2 Vis de fixation
1 Instructions de montage
1 Modèle de perçage auto-adhésif
Installation
Ouverture de l'appareil
2
1
1. Insérez le tournevis dans l'ouverture prévue et
ouvrez délicatement le couvercle.
2. Tirez le capot vers l'avant et déposez-le.
!
N'ouvrez pas le boîtier par le haut.
Remplacement ou pivotement de l'an-
tenne
pour modifier ses caractéristiques
1
2
1. Écartez les languettes des bras de la plaque de
base.
2. Retirez avec précaution le circuit imprimé et les
disques de blocage.
3. Déplacez les disques de verrouillage vers la nou-
velle position du circuit imprimé.
4. Écartez les languettes des bras de la plaque de
base.
5. Réinsérez la carte avec les disques de blocage.
Ces derniers doivent s'enclencher.
!
Ne touchez pas les composants électroniques.
N'utilisez pas d'outils métalliques.
Éléments de commande

Antenne
‚
LED (rouge)
ƒ
Potentiomètre
„
Libération prédéfinie
Mode de commutation de
relais
…
Fiche de connexion
Montage de l'appareil
1. Fixez le modèle auto-adhésif et percez suivant ses
marques.
2. Tirez le câble par l'ouverture prévue.
3. Fixez la plaque de base à l'aide des vis (qui se
trouvent dans le boîtier).
4. Insérez et connectez le câble.
Fermeture de l'appareil
Posez le couvercle sur le dessus et appuyez vers
le bas jusqu'à ce qu'il s'enclenche.
2. Fixez le capot de protection contre les intempéries,
si nécessaire (voir accessoires).
* L'installation du capuchon de protection
!
contre les intempéries RaDec est recomman-
dée (voir accessoires).
Dépannage
Erreur
La porte est détectée.
La LED ne s'allume pas.
Le capteur réagit à la moindre influence, telle
que de la pluie, des vibrations ou des réflexions.
60,69
72,79
La porte s'ouvre sans raison apparente.
2
1
3
4
Connexion du radar
1
2
3
5
4
Affectation des connecteurs du Radec-M :

Alimentation CA/CC (blanc)
‚
Alimentation CA/CC (noir)
ƒ
Contact de relais 1 (rouge)
„
Contact de relais 2 (vert)
Affectation des connecteurs du Radec-M-NA :

Alimentation CA/CC (rouge)
‚
Alimentation CA/CC (noir)
ƒ
Contact de relais 1 (blanc)
„
Contact de relais 2 (vert)
Afin de respecter les exigences de la norme UL508,
!
veuillez utiliser un fusible 2,5 A à fusion lente entre
l'appareil et l'alimentation.
1.
Informations d'installation
• Protégez le radar de la pluie*.
• Évitez de placer des objets en mouvement dans
la zone de détection (ventilateurs, plantes, arbres,
drapeaux).
• Ne couvrez pas le radar. Installez uniquement le
radar derrière les capots appropriés. Les compo-
sants de l'entraînement mécanique peuvent avoir
un impact sur le radar.
• Évitez les lumières fluorescentes dans le champ
de détection.
Mesure corrective
Diminuez la taille de la zone de détection.
Changez l'angle de l'inclinaison.
Aucune alimentation, l'appareil ne fonctionne pas.
Diminuez la taille de la zone de détection.
Français
2
1
3
4
5
Branchez la fiche du radar
préassemblé dans la prise de
connexion.
