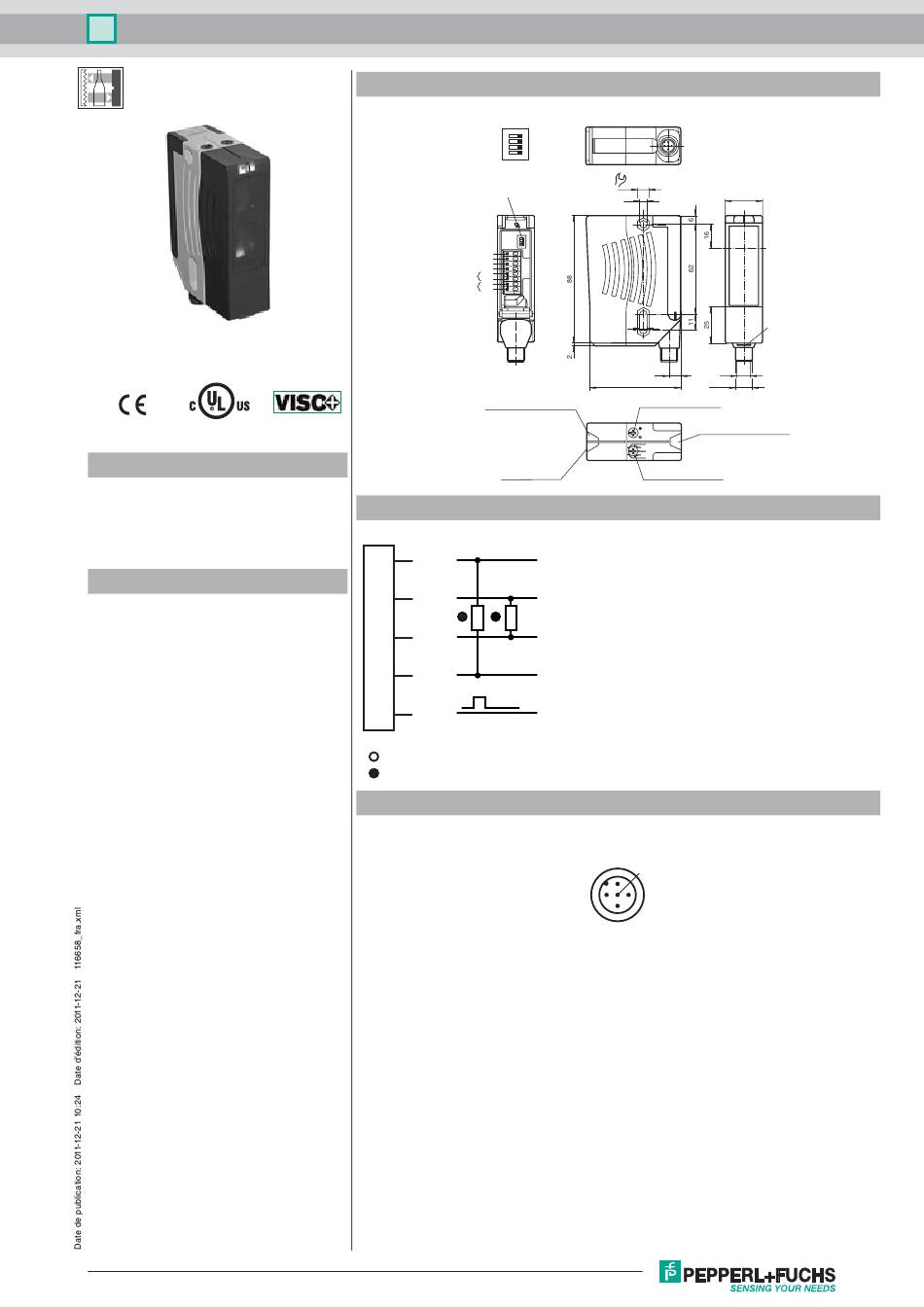

Cellule en mode reflex avec filtre polarisant pour la détection de

Publicité

Liens rapides

Cellule en mode reflex avec filtre polarisant pour la détection de
Marque de commande
RL28-54-G-Z/49/112
Cellule en mode reflex
avec connecteur métallique M12, 5 broches,
position ajustable à 90°
Caractéristiques
• Détection d'objets transparents, p.
ex. verre transparent, PET et films
transparents
• Commutateurs de l'apprentissage
pour réglage de contrastes à étape
• Rajustage automatique en cas d'enc-
rassement en mode "détection des
contrastes"
• LED pour l'état de service, l'état de
commutation et la réserve de fonction
• LED pour l'état de service, clignote
en cas de court-circuit
• Insensible à la lumière ambiante,
même provenant de lampes écono-
mes en énergie
• Temporisateur à impulsions pour re-
tard au déclenchement
• Etanche à l'eau, protection IP67
• Classe de protection II
Sous réserve de modifications en raison d'améliorations techniques
Pepperl+Fuchs Group
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Dimensions
DIP-commutateur
ON
OFF
4
3
2
1
DIP-commutateur
GY
8
GY
7
GY
6
GY
5
BU
4
relation interne
BU
3
OG
2
relation interne
OG
1
LED :
Etat de commutation/TEACH
Affichage par LED :
fonctionnement
Raccordement électrique
Option :
/49
+UB
1
Q2
2
Q2
0 V
3
Q1
4
Q1
ET
5
Teach
= commutation "claire"
= commutation "foncé"
Brochage
Copyright Pepperl+Fuchs
Germany: +49 621 776-4411
Singapore: +65 6779 9091
fa-info@pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
RL28-54-G-Z/49/112
8
ø5
25.8
5
9
9.6
63
M12x1
Commutation "clair/foncé"
LED :
Etat de commutation/TEACH
II
III
N
T
I
Commutation TEACH-IN
1
5
2
4
3
Fixation par
queue d'aronde
1
