Dhp-Al, Dhp-Al Opti - Danfoss DHP-A Guide D'installation

3.7

DHP-AL, DHP-AL Opti

Les conduites de caloporteur peuvent se raccorder au choix sur le côté droit ou gauche de la pompe à chaleur.
1
455

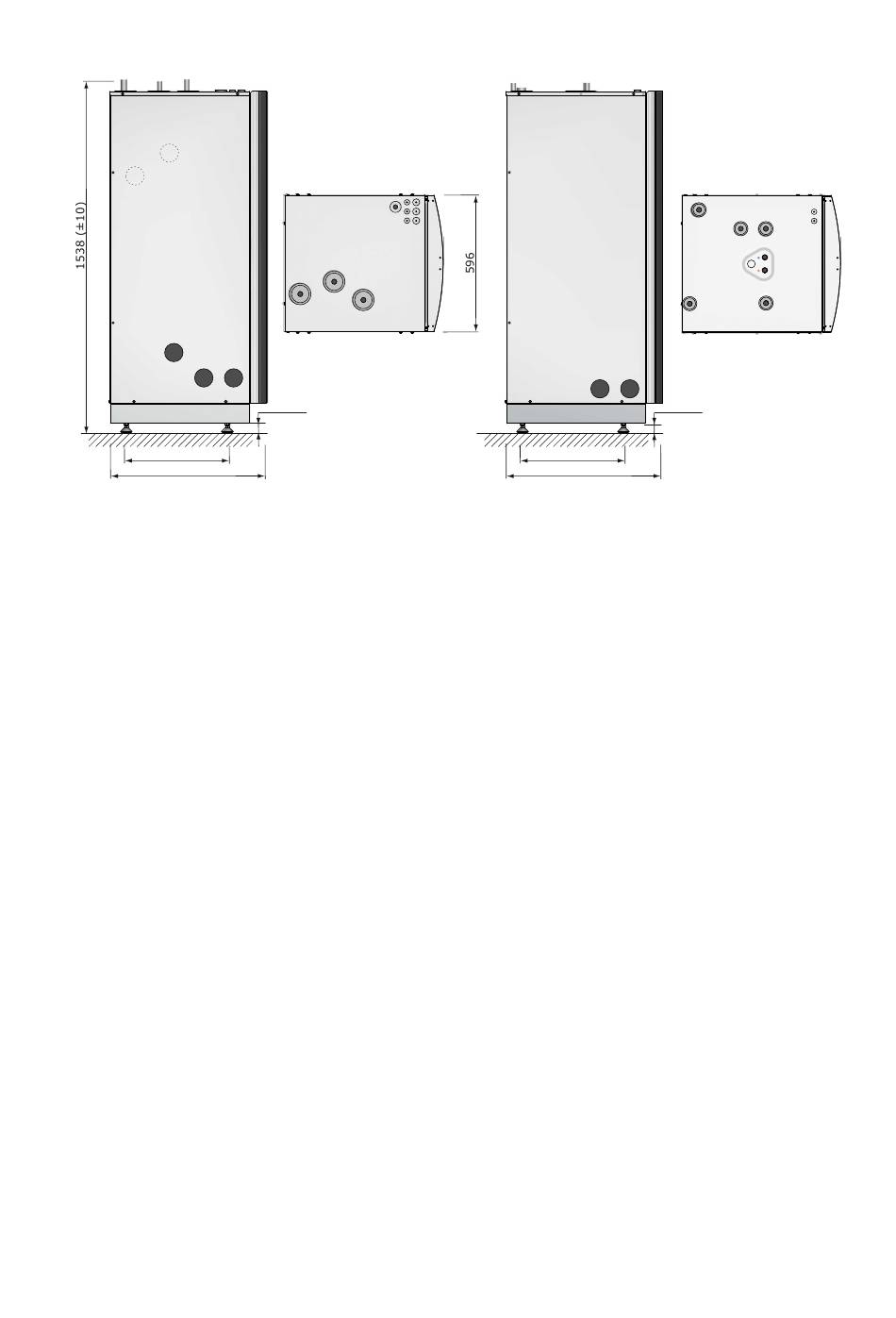

Figure 6. Dimensions et raccordements pompe à chaleur et ballon ECS
Explication des symboles
Pompe à chaleur
1 Entrée caloporteur, 28 Cu
2 Sortie caloporteur en marche normale, 28 Cu
3 Sortie caloporteur en mode dégivrage vers ECS, pos.
8, 28 Cu
4 Conduite retour depuis ballon ECS pos. 9, 28 Cu
Explication des symboles
Ballon ECS
8 Raccordement pour la sortie caloporteur en mode
dégivrage depuis pos. 3
9 Ballon ECS, conduite retour vers pos 4
10 Purgeur, pour ballon ECS inox
11 Sortie caloporteur lors du dégivrage, 28 Cu
12 Conduite d'eau chaude, 22 mm
6
2
4 3
40±10
690
7
5
5 Conduite de départ circuit de chauffage, 22 Cu : 6-10 kW,
28 Cu : 12 kW
6 Conduite de retour circuit de chauffage, 22 Cu : 6-10 kW,
28 Cu : 12 kW
7 Passage câbles électricité et sondes
13 Conduite d'eau froide, 22 mm
14 Conduite départ vers serpentin ballon ECS
15 Caloporteur, prise détendeur en cas d'emplacement élevé
de l'unité extérieure
16 Passage câble de sonde
17 Soupape de sécurité température et pression (seulement
sur certains modèles)
15
17
11
9 8
40±10
455
690
Guide d'Installation VMBMA1004 – 13
16
14
13
12
10
