DESCRIPTION DE L'APPAREIL
2
2.2.1 Appareils avec bride de raccordement
L'appareil compact se compose du capteur de mesure et du convertisseur de mesure. Les deux
forment une entité mécanique ferme.

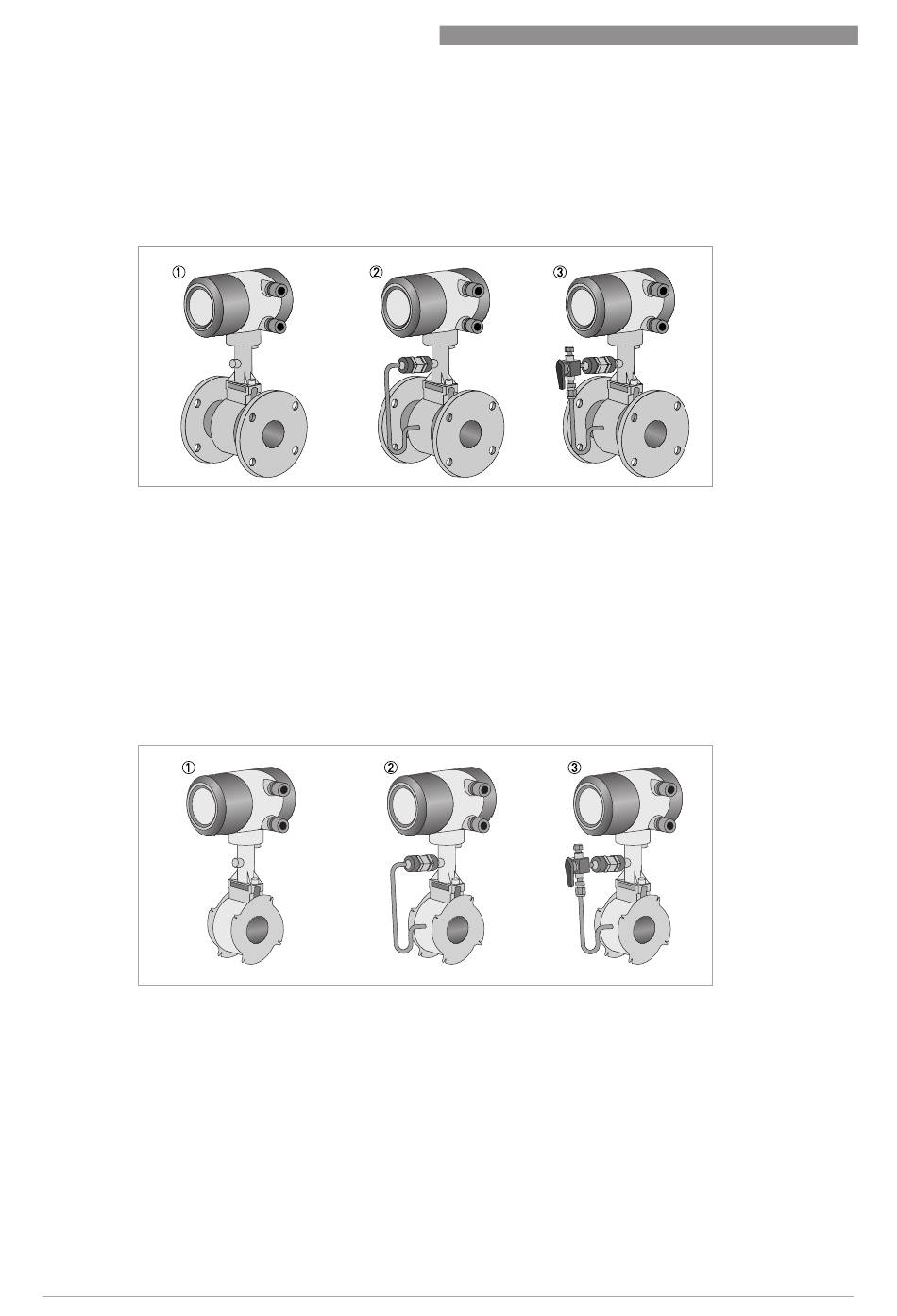

Figure 2-2: Appareils en version brides avec afficheur
1 Version avec sonde de température
2 Version avec sonde de température et, en option, capteur de pression
3 Version avec sonde de température, capteur de pression en option et vanne d'arrêt
2.2.2 Appareils en version sandwich
Les appareils en version sandwich disposent de 2 anneaux de centrage pour faciliter le montage.
Figure 2-3: Appareils en version sandwich avec afficheur
1 Version avec sonde de température
2 Version avec sonde de température et, en option, capteur de pression
3 Version avec sonde de température, capteur de pression en option et vanne d'arrêt
