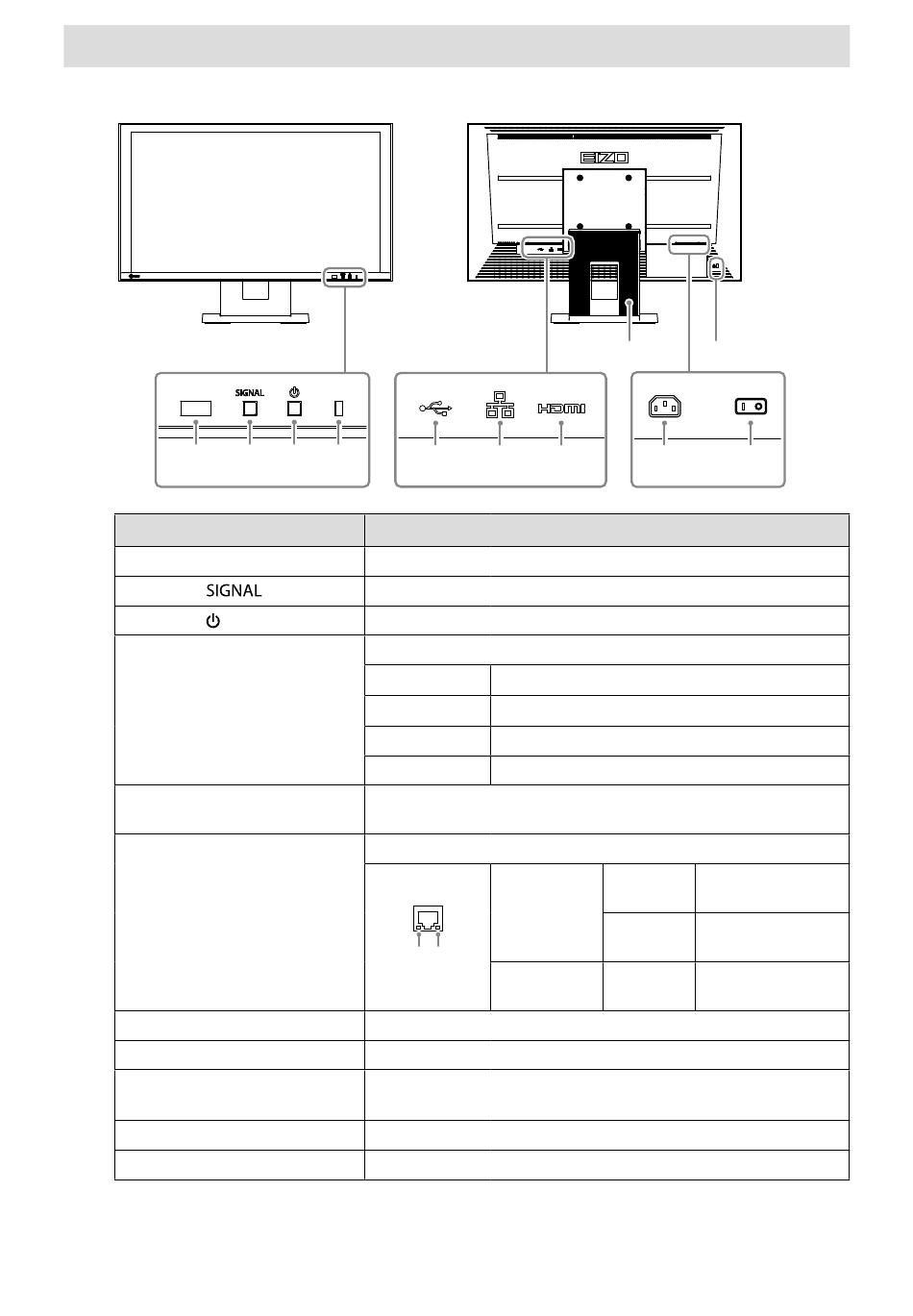

Commandes et fonctions
●
Moniteur
1
NOM
1. Détecteur de télécommande
2. Touche
3. Touche
4. Témoin de fonctionnement
5. Port USB en aval
6. Port LAN
7. Connecteur HDMI
8. Connecteur d'alimentation
9. Commutateur d'alimentation
principal
10. Encoche de sécurité
11. Support*
3
*1 Le délai d'affichage de l'écran de l'image en direct peut être réduit (Quick Start) en modifiant le statut de
mise hors tension. Pour plus de détails, reportez-vous au manuel d'installation.
*2 Les autres appareils USB (tels qu'un clavier ou un hub USB) ne peuvent pas être connectés.
*3 Un bras en option (ou un support en option) peut être fixé en retirant la section de support. Reportez-vous
à «Fixation du bras en option» (page 24) pour tous détails sur le montage du bras.
8
2
3
4
Réception des signaux de la télécommande.
Commutation des signaux d'entrée pour l'affichage.
Mise hors / sous tension de l'appareil.
Indicates the monitor's operation status.
Bleu
Bleu clignotant
Rouge
Éteint
Connexion d'une souris ou de périphériques de stockage USB tels
qu'une clé USB.
Connexion du câble réseau.
a b
Connexion d'appareils externes compatibles avec HDMI.
Permet de connecter le cordon d'alimentation.
Permet de mettre le moniteur sous / hors tension.
| : Activé
Conforme au système de sécurité MicroSaver de Kensington.
Utilisé pour ajuster l'angle de l'écran du moniteur.
5
6
7
Description
En fonctionnement
Arrêt du système
Hors tension (avec « Quick Start » sur « On »
Hors tension (avec « Quick Start » sur « Off »
*2
a) LED du Link
b) LED d'état
O : Désactivé
11
10
8
9
Connexion réseau
Vert
activée
Connexion réseau
Éteint
non établie
Orange
Transfert de données
clignotant
en cours
*1
)
*1
)
