MF1-Rear
1 2
12
11
10 9
1 Perno excéntrico
2
Ejes reductores, 2 pzas.
3 Tornillo moleteado, 2 pzas.
4
Rodillos de avance para el
transporte, 2 pzas.

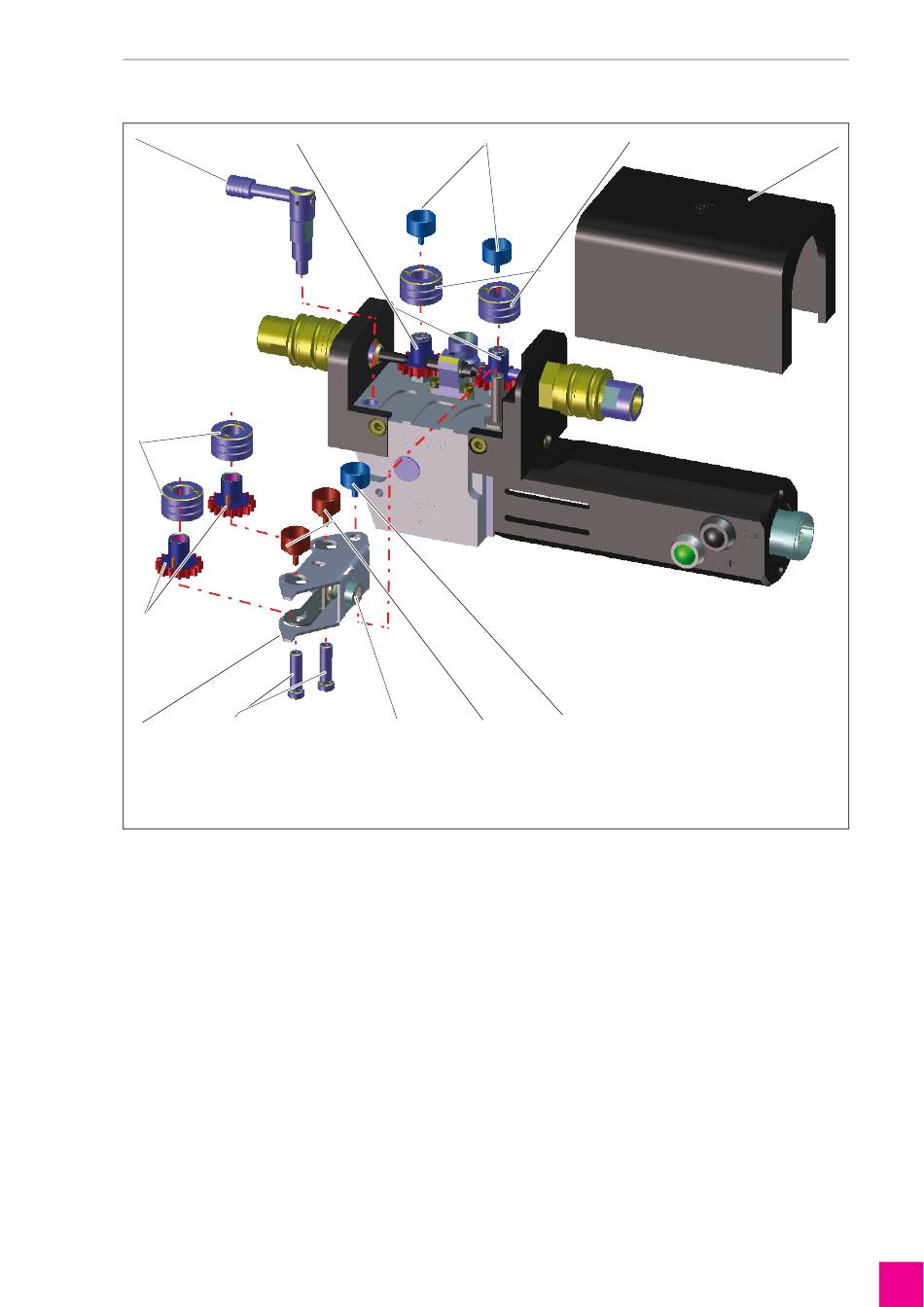

Fig. 2
Montaje de los rodillos de avance
6.1.1 Montaje de los rodillos de presión
1 Retire la tapa (5) tirando de ella hacia arriba.
2 Presione el soporte para rodillos de presión (10), gire el perno excéntrico (1) y extráigalo hacia arriba.
3 Desatornille el tornillo moleteado (6) y extraiga el soporte para rodillos de presión (10).
4 Suelte los tornillos moleteados (7) y extraiga el eje de guía (9) presionándolo hacia abajo.
5 Extraiga los ejes reductores (11).
6 Monte los rodillos de avance (12) sobre los ejes reductores (11).
7 Monte los ejes reductores (11) y los ejes de guía (9) y asegúrelos mediante los tornillos moleteados (7).
8 Monte el soporte para rodillos de presión (10) sobre el perno y asegúrelo mediante el tornillo moleteado (6).
9 Bascule el soporte para rodillos de presión (10) a su posición, inserte el perno excéntrico (1) y gírelo.
10Monte la tapa (5).
BAL.0410.0 • 2021-10-21
3
8
5 Tapa
6
Tornillo moleteado
7 Tornillo moleteado, 2 pzas.
4
7 6
8 Tornillo de presión
9
Eje de guía, 2 pzas.
10 Soporte para rodillos de
presión
6 Puesta en servicio
5
11 Ejes reductores, 2 pzas.
12 Rodillos de avance para la
presión, 2 pzas.
ES - 9
