3.3. Interface USB
Une interface USB 2.0 sert au réglage et à la mesure, en mode Full-Speed et CDC (Communication Device
Class). Dans le VS11, la connexion se fait au moyen d´un port micro USB à l´intérieur du boîtier. Pour cela,
un câble standard est utilisé. Dans le VS12, la connexion USB dépend du connecteur à 8 broches (image
2). L´assignation des contacts est:
Broche 6: +5 V
Broche 3: D+
Broche 5: D-
Broche 7: terre
Le câble USB VS12-USB sert à la connexion.
Pendant la connexion de l´interrupteur de vibration à un PC via USB, l´appareil est alimenté par l´interface.
Dans ce cas, une source d´alimentation supplémentaire ne peut pas être utilisée.
4. Réglage
Reconnaissance des dispositifs
4.1.
Ouvrez l´application LabView vs1x.vi pour le réglage du VS11/12. Vous trouverez les indications pour
l´installation au paragraphe 10. Le programme s´ouvre dans la vue de réglage (image 3).
Le VS11/12 fonctionne dans le mode port COM virtuel du standard USB, c´est-à-dire, une interface virtuelle
en série (port COM) est attribuée à l´appareil. Le numéro de port COM est attribué au dispositif par
Windows, mais, si nécessaire, il peut être modifié dans le panneau de contrôle de Windows.
NOTICE D´EMPLOI

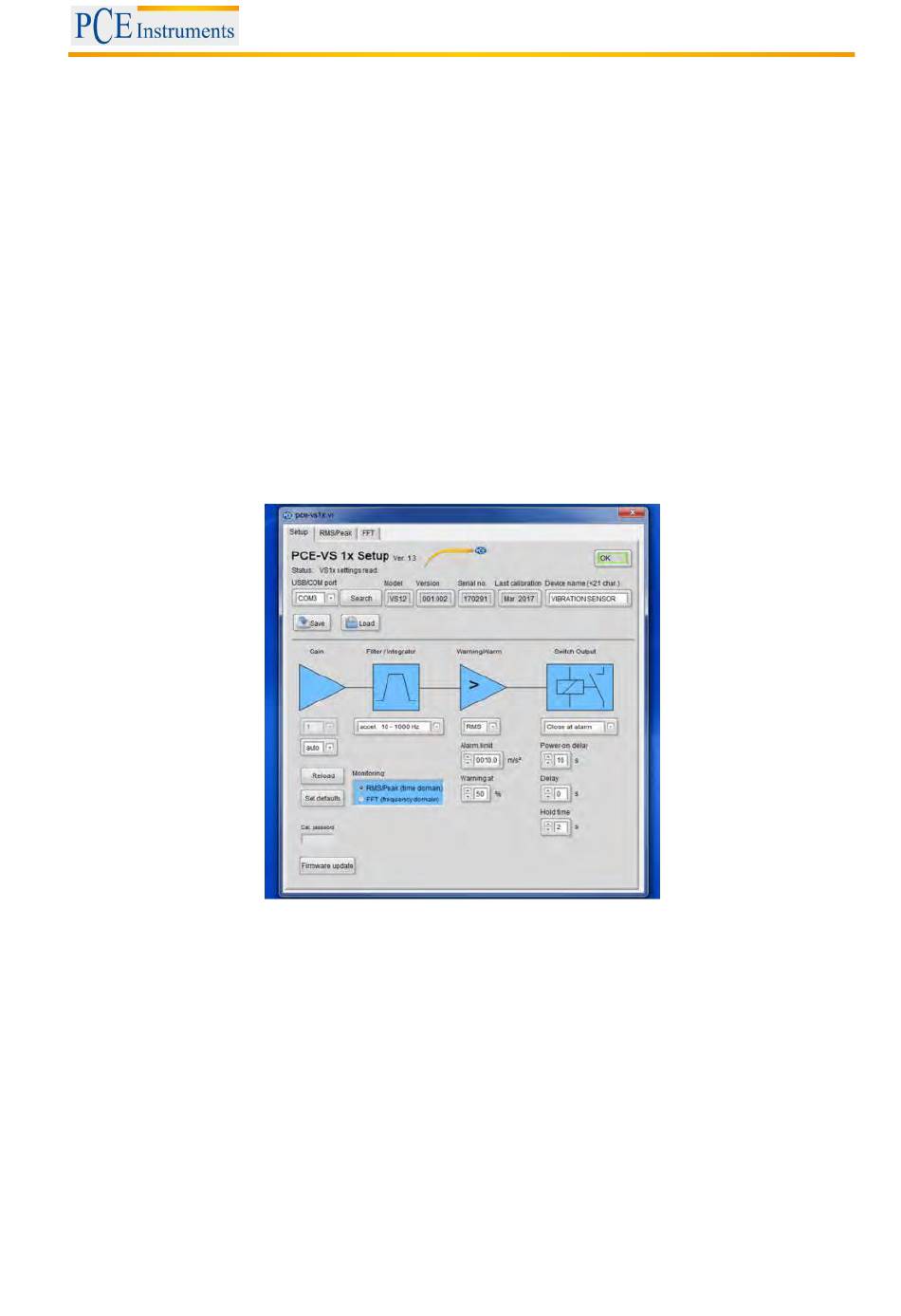

Image 3: vue de réglage
