Manuels Connexes pour PCE Instruments PCE-155
Sommaire des Matières pour PCE Instruments PCE-155

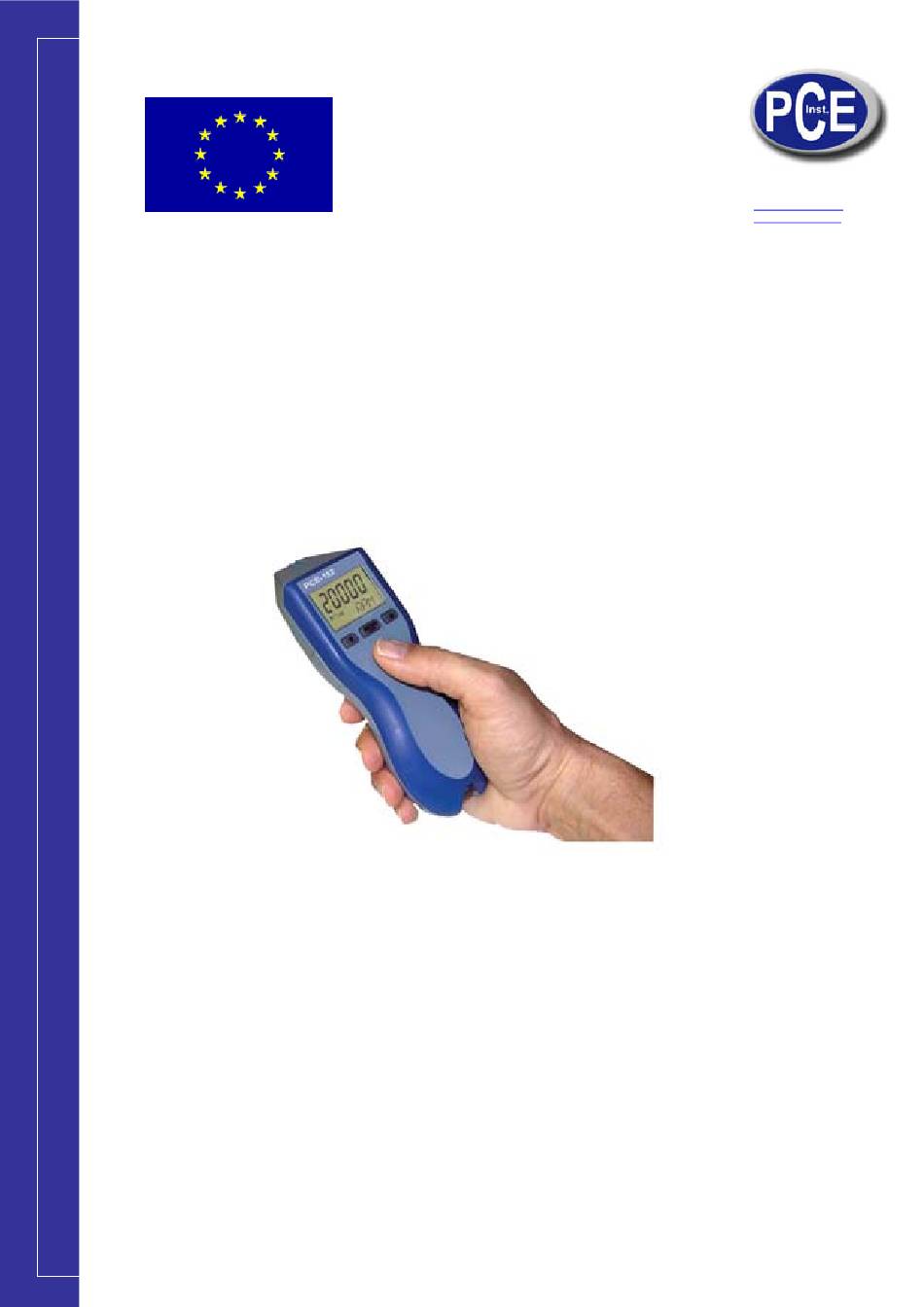

- Page 1 Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi PCE-155...
-
Page 2: Indications De Sécurité
Notice d’emploi www.pce-france.fr Indications de sécurité S’il vous plaît, lisez attentivement la notice d’emploi avant de mettre l’appareil en fonctionnement. PCE Group n’est pas le responsable des dommages produits par un maniement incorrect du tachymètre ou d’un de ses composants si vous ne respectez les instructions d’utilisation. -
Page 3: Symboles De L'écran Lcd
Notice d’emploi www.pce-france.fr 2.2. Symboles de l’écran LCD Indicateur d’activation. Il s’illumine s’il y a un signal d’entrée. S’il y a des hautes fréquences, l’indicateur reste illuminé sans interruptions. Indicateur de charge faible de la batterie. Lorsque cet indicateur s’illumine, vous devrez changer la batterie. -
Page 4: Mesure Avec Contact
Notice d’emploi www.pce-france.fr 3.2. Mesure avec contact Pour effectuer une mesure avec contact vous devrez utiliser l’adaptateur RCA prévu pour cela. Nous disposons d’un pointeur et une sphère de mesure, une roue de mesure de 10 cm et une roue de mesure de 12 pouces. 3.3. -
Page 5: Fonctionnement Comme Tachymètre
Notice d’emploi www.pce-france.fr 4.2. Fonctionnement comme tachymètre - Pour effectuer la mesure vous devez maintenir la touche d’allumage (touche inférieure) appuyée ou bien activer le mode de fixation de l’appareil appuyant sur la touche de fixation (touche supérieure centrale) et la touche d’allumage (touche inférieure). -
Page 6: Fonctionnement
Notice d’emploi www.pce-france.fr 10. Sélectionnez la position du point décimal souhaitée avec la touche supérieure gauche ou appuyez sur la touche supérieure droite à plusieurs reprises jusqu’à que le point décimal souhaité apparaît. 11. Mémorisez le point décimal avec la touche supérieure centrale. 12. - Page 7 Notice d’emploi www.pce-france.fr Seulement pour des unités linéaires 8a. Appuyez sur la touche supérieure centrale pour accéder au mode de sélection de la roue de mesure. Sur l’écran il apparaît un message avec la roue sélectionnée la dernière fois. 8b. Appuyez sur la touche supérieure gauche pour sélectionner la roue de mesure. Vous pouvez aussi appuyer sur la touche supérieure droite pour échanger entre 10 CM et 12 IN.
- Page 8 Notice d’emploi www.pce-france.fr 7. Mode avec minuterie 7.1. Réglages 1. Allumez l’appareil avec l’aide de la touche d’allumage (ON). Sur l’écran les unités sélectionnées la dernière fois que l’appareil a été utilisé apparaîtront. 1a. Pour activer ou désactiver la fixation de l’appareil, appuyez sur la touche de fixation (touche supérieure centrale) et maintenez la touche d’allumage appuyée (touche inférieure).
-
Page 9: Mesures Avec Contact
Notice d’emploi www.pce-france.fr 8. Réalisation des mesures 8.1. Mesures sans contact 8.1. Mesures avec contact Mesures rotatoires Mesures linéaires Lorsque vous êtes en train d’effectuer la mesure exercez une pression modérée sur l’appareil AVERTISSEMENT: Lorsque vous effectuez une mesure avec contact sur des objets tournants, il y a certains risques que vous devez éviter. - Page 10 Notice d’emploi www.pce-france.fr 9. Entrée / Sortie Fiche d’entrée ▲ Fiche de sortie ▼ Entrée: accepte capteurs ou modules de contact avec une fiche stéréo de 3,5 mm. Sortie: 1 impulsion par tour comme signal de sortie avec fonctionnement interne. Reproduction d’impulsions à travers de la fiche mono de 3,5 mm.
- Page 11 Notice d’emploi www.pce-france.fr Détail de la fiche d’entrée (stéréo) Entrée du signal Masse (GND) Masse (GND) Entrée du signal Détail de la fiche de sortie (mono) 10. Batteries Lorsqu’il apparaît le symbole de batterie sur l’écran, vous devez changer les batteries. Installez deux batteries alcalines “AA”...
-
Page 12: Spécifications Techniques
Notice d’emploi www.pce-france.fr Spécifications techniques Indicateur: écran LCD alphanumérique de 5 positions Plages de mesure: mesure optique: de 5 à 200.000 r.p.m. (Dépendant de la clarté environnementale) Capteur de contact: de 0,5 à 20.000 r.p.m. (Indication en unité/seconde ou heure) Mode addition: de 1 à... - Page 13 Notice d’emploi www.pce-france.fr Sur ce lien vous aurez une vision de la technique de mesure: http://www.pce-france.fr/instruments-de-mesure.htm Sur ce lien vous trouverez une liste de mesureurs: http://www.pce-france.fr/mesureurs.htm Sur ce lien vous trouverez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudres, gaz inflammables).”...
