9. Contrôle des vibrations avec valeurs limites normalisées ........ 12 10. Installation du logiciel du PC ................14 11. Intégration du PCE-VS11/12 dans un autre logiciel ........... 15 12. Mise à jour du firmware ..................15 13. Données techniques ..................... 16 14.

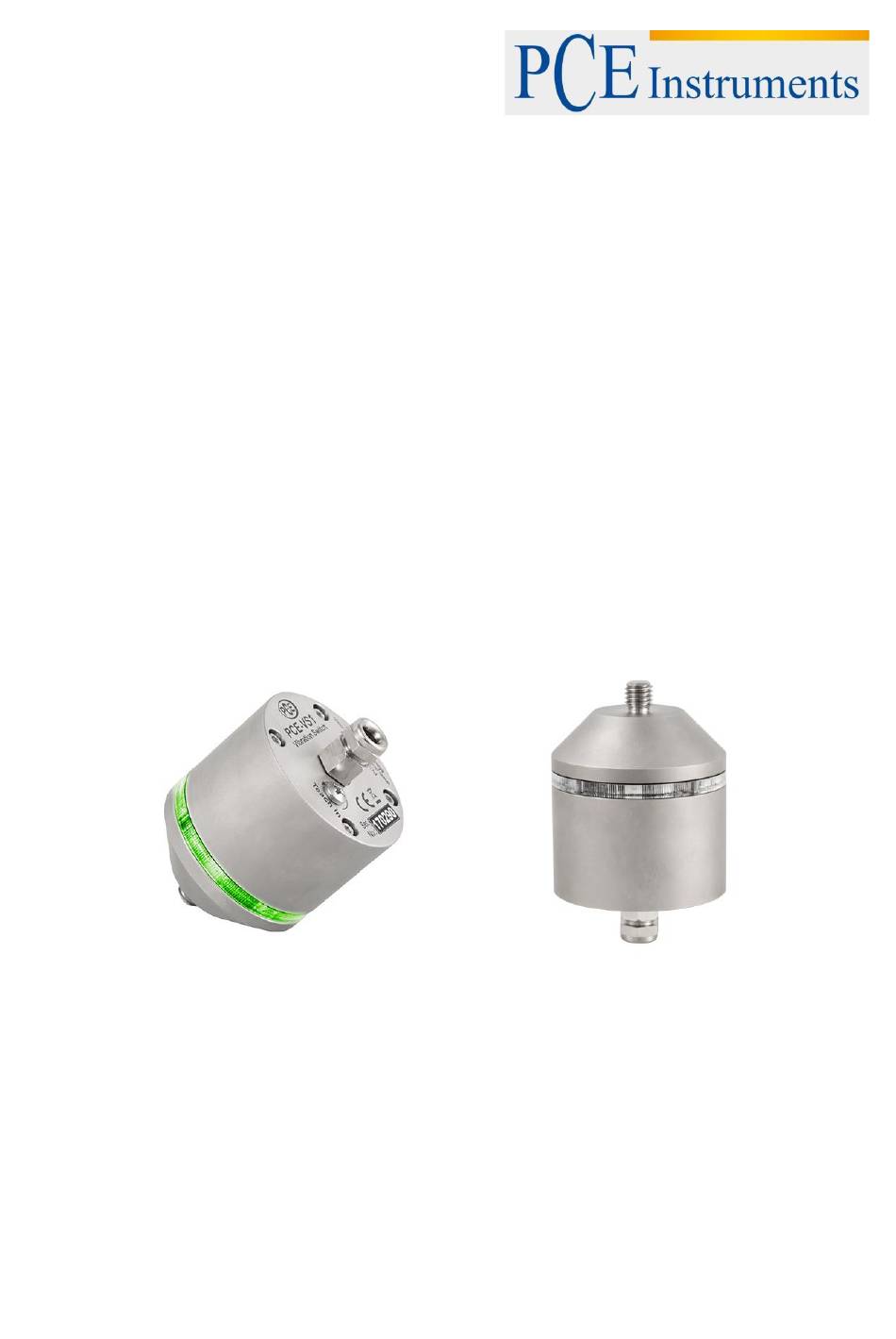

Les appareils peuvent aussi être réglés comme des détecteurs d´impacts, qui préviennent, par exemple, de collisions. Les appareils PCE-VS11 y PCE-VS12 mesurent et contrôlent les vibrations dans le domaine temporel ainsi que dans la plage de fréquences, c´est-à-dire, qu´ils peuvent contrôler, sélectivement, différentes composantes de la bande de fréquence.
La connexion de la sortie de relais dans le PCE-VS11 se fait au moyen des bornes à vis à l´intérieur du boîtier. Les connexions de relais dans le PCE-VS12 se trouvent dans le contact 1 et 2 du connecteur à...
NOTICE D´EMPLOI 3.3. Interface USB Une interface USB 2.0 sert au réglage et à la mesure, en mode Full-Speed et CDC (Communication Device Class). Dans le VS11, la connexion se fait au moyen d´un port micro USB à l´intérieur du boîtier. Pour cela, un câble standard est utilisé.
NOTICE D´EMPLOI Le numéro de port COM est indiqué dans l´onglet “setup“ en haut à gauche. Si le PCE-VS11/12 est déjà connecté au moment du démarrage du programme, il est automatiquement reconnu. Sinon, vous pouvez démarrer manuellement la reconnaissance, en cliquant sur “search VS1x“. La recherche commencera alors à...
La limite d´avertissement (“warning limit“) est saisie en pourcentage de la valeur d´alarme. Les valeurs de 10 à 99 % sont permises. La limite d´avertissement peut être utilisée dans le PCE-VS11 pour activer un avertissement visuel préalable au moyen des LEDs, avant l´activation d´un état d´alarme (voir chapitre 4.3).
NOTICE D´EMPLOI 5. Mesure dans le domaine temporel En plus de la fonction de détecteur de vibrations avec sortie de commutation, le PCE-VS12, combiné à un logiciel de PC, permet aussi l´affichage continu et l´enregistrement des valeurs effectives et maximales avec les réglages de filtres et des intégrateurs choisis.
6. Mesure dans la plage de fréquences (FFT) En plus de contrôler les valeurs efficaces et maximales, les appareils PCE-VS11 et PCE-VS12 permettent de contrôler les valeurs limites dans la plage de fréquences, au moyen d´une analyse de fréquences (FFT).
Cependant, le contrôle des limites dans le PCE-VS11/12 reste actif. 7. Fonction teach-in Le PCE-VS11 contient une fonction (teach-in) pour étalonner le seuil d´alarme. Pour cela, un PC n´est pas nécessaire. Pour étalonner, l´interrupteur de vibration doit être installé dans l´objet de mesure à...
à la mesure de vibrations. 8.2. Montage Les appareils PCE-VS11/12 possèdent des boîtiers résistants en aluminium avec une tubulure filetée M8 pour le montage. Les dispositifs doivent être installés manuellement : veuillez ne pas utiliser d´outils.
NOTICE D´EMPLOI 9. Contrôle des vibrations avec valeurs limites normalisées Obtenir des énoncés concernant l´état d´une machine à partir du contrôle de valeurs limites de vibration nécessite une certaine expérience. Si vous ne disposez pas de valeurs spécifiques à partir de résultats de mesure précédents, dans la plupart des cas, vous pouvez avoir recours aux recommandations de la DIN ISO 10816.
Page 13
NOTICE D´EMPLOI Dans la partie 3 de la DIN ISO 10816, révisée en 2009, vous trouvez les limites de zone pour l´intensité de vibration dans des machines avec une puissance allant de 15 kW à 50 MW (tableau 2). Grandes machines Machines moyennes avec une puissance avec une puissance...
10. Installation du logiciel du PC Connectez d´abord le PCE-VS11/12 à un port USB du PC. Pour cela, dans le PCE-VS11, desserrez les quatre vis Allen et enlevez le cache. La connexion se fait alors via un câble micro USB. Dans le PCE- VS12, un câble USB de type VS12-USB se connecte dans le connecteur à...
ASCII et les données de projet de LabView. 12. Mise à jour du firmware Au cas où un nouveau logiciel (firmware) du PCE-VS11/12 serait disponible, vous pouvez l´installer vous- même. Ouvrez la page web ci-dessous pour vérifier la dernière version: https://www.pce-instruments.com/french/t%C3%A9l%C3%A9chargement-win_4.htm...
PCE-VS11 : connecteur micro USB à l´intérieur du boîtier PCE-VS12 : connecteur à 8 broches Binder 711, câble VM2x-USB Alimentation 5 à 26 V tensions continue (PCE-VS11) / < 100 mA ou USB - 40 – 80 °C Température de fonctionnement Degré de protection IP67 Dimensions, Ø...
16. Contact Pour toute information supplémentaire concernant notre catalogue de produits ou nos produits de mesure, n´hésitez pas à contacter PCE Instruments. Pour toute question concernant nos produits, veuillez contacter PCE Instruments France EURL. Par courrier : PCE Instruments France EURL...
