Raccordement électrique
5.5.5
Zone 2
Modèle de convertisseur de mesures : II 3 G EEx nA II T6

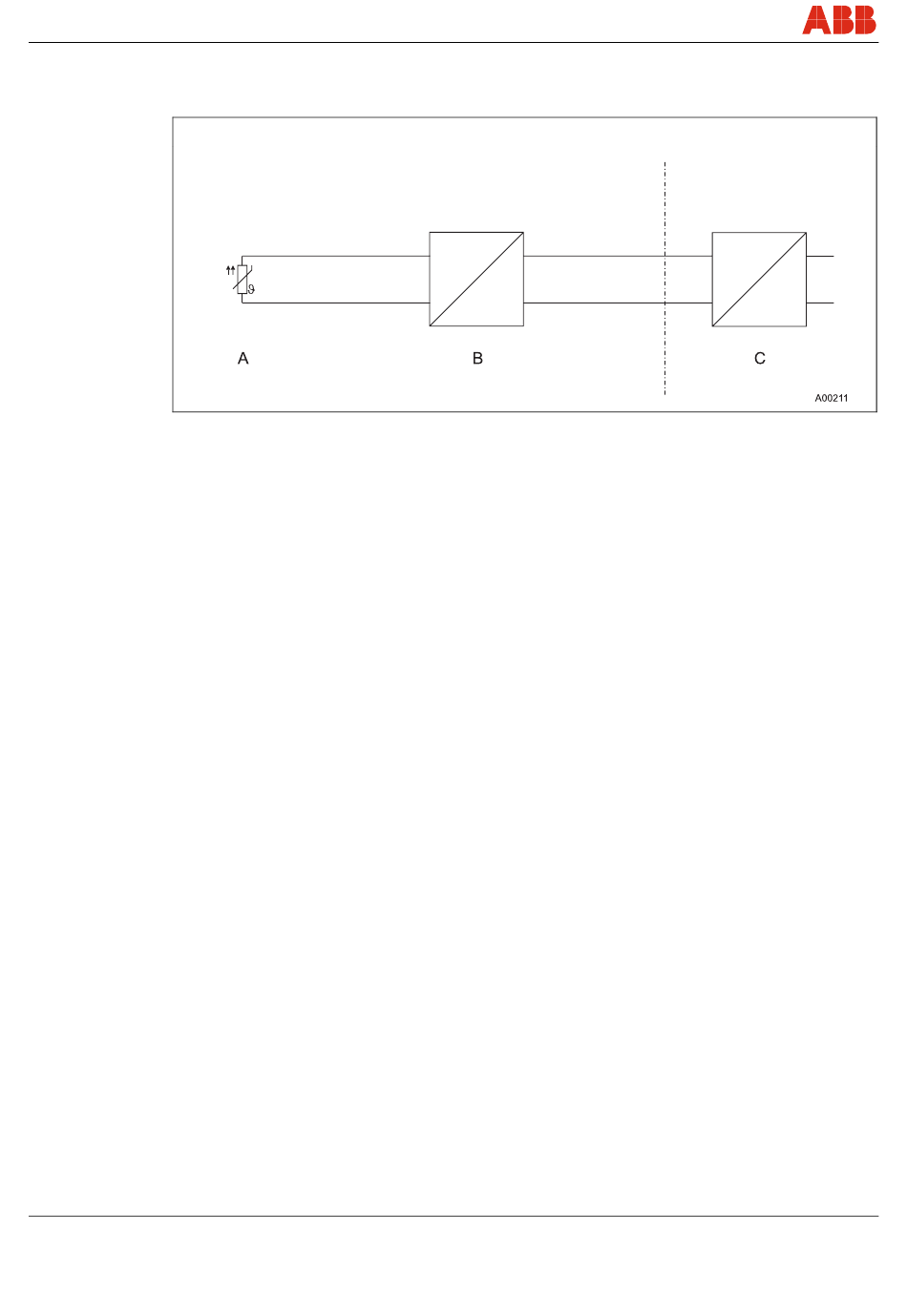

Fig. 13
A Capteur
B Convertisseur de mesures dans boîtier
compatible IP 54
Pour l'installation en zone 2, le convertisseur de mesures doit être monté dans un boîtier d'un
indice de protection au moins compatible IP 54.
En ce qui concerne l'alimentation en courant, il faut garantir qu'en cas de défaut, aucun
dépassement de plus de 40 % par rapport à la normale ne puisse survenir.
Pos: 15 /======= Seitenumbruch ======== @ 0\mod_1126532365768_3848.doc @ 4577
22
Atmosphère Ex Zone 2
TTR200
Atmosphère sûre
C Sectionneur d'alimentation
OI/TTR200-FR
