Version 1.2 (05/2016) fr
Traduction du mode d'emploi original
Interroll Convoyeur à rouleaux sans entraînement
RM 8110, RM 8120
Maintenance et réparation
4 Desserrer les écrous hexagonaux (6) sans les retirer.
4 Tourner légèrement la plaque de serrage (3) avec le support universel complet et
la retirer du profil en C du montant latéral.
4 Desserrer sur le nouveau support universel les deux vis hexagonales sans les retirer.
4 Introduire la plaque de serrage en tournant légèrement le support universel complet
dans le montant latéral.
4 Positionner le support universel sur le montant latéral et serrer légèrement les écrous
hexagonaux à l'endroit choisi.
4 Monter le support de guidage latéral, remplacer le support de guidage latéral voir
"Remplacer le support de guidage latéral", Page 42.
4 Aligner les angles de l'étrier de montage (5).
4 Serrer fermement les écrous hexagonaux.
4 Remonter le cache du support universel et l'encliqueter de manière audible.

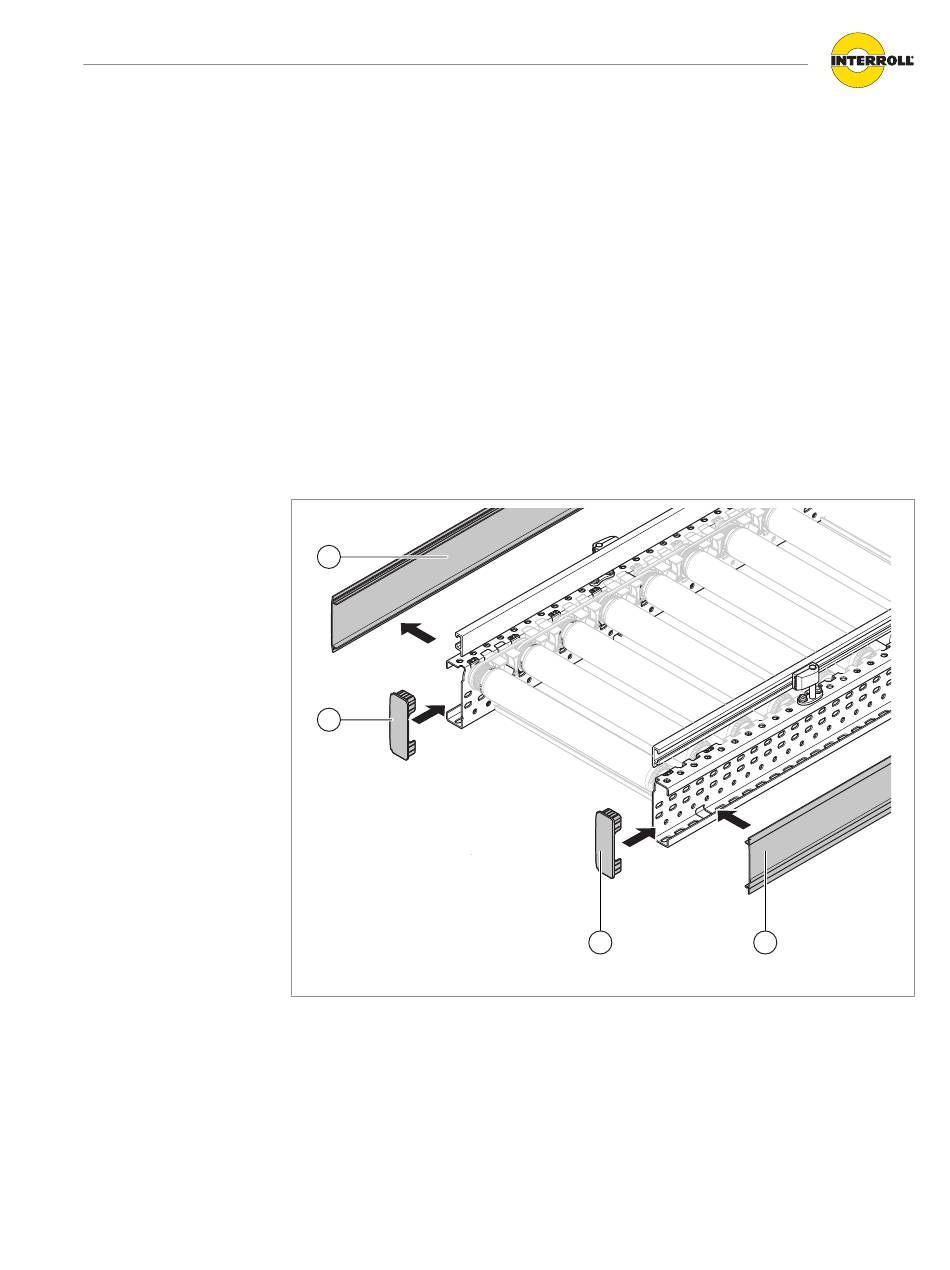

Remplacer le cache latéral
2
1
1
Embout
4 Lever avec précaution le cache latéral (2) à une extrémité à l'aide d'un outil (par exemple
un tournevis) hors du profil latéral.
4 Desserrer à partir de cet endroit la totalité du cache latéral du profil latéral.
4 Encliqueter le nouveau cache latéral dans le profil C du montant latéral.
1
2
2
Cache latéral
45
