- Page 1 MANUEL TECHNIQUE LM LS LS LPin LPout Commutateur numérique Art. 1424 Passion.Technology. Design.
-
Page 2: Table Des Matières
• d’utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel / Instructions. -
Page 3: Description

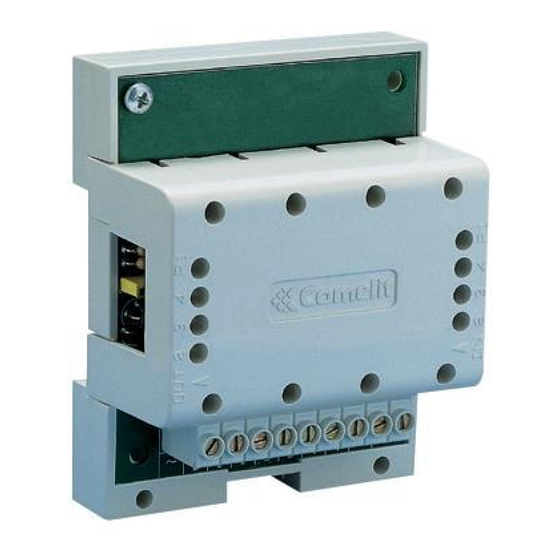

Description L’article 1424 est un commutateur audio/vidéo à utiliser sur les installations audio/vidéo SBTOP et sur les installations audio SB1. À utiliser sur des installations à entrées multiples. LM LM LS LPin LPout 1. Bornes pour le raccordement de l’installation : LM LM sortie ligne Bus de montant LS LS entrée ligne Bus secondaire (normalement commutée sur LM LM) -
Page 4: Connexion
500 KIT Simplebus Comelit. En outre, il permet d’appliquer sur l’installation la gestion de plusieurs standards et la fonction de signalisation d’alarme vers lesdits standards. Le commutateur Art. 1424 prévoit 4 modes de fonctionnement ; le mode doit être choisi selon la typologie et la position du commutateur dans l’installation: STANDARD identique à... -
Page 5: Mode Top 1 (Mode Par Défaut)
Le commutateur doit être utilisé pour câbler toutes les portes principales dans la partie d’installation en entrée aux bornes LPin-LPin des commutateurs Art. 1424 en mode TOP 1 ou TOP 2. Le commutateur Art. 1424 en mode TOP 3 gère les ZONES comprises dans la plage programmée. -
Page 6: Exemples
Exemples : STANDARD RANGE 1÷10 TOP 1 ZONE 2 ZONE 260 TOP 2 ZONE 3 ZONE 261 RANGE ESTESO 1÷500 ZONES 2÷10 TOP 3 ZONES 300÷400 Fonctions spéciales Pour chacun des 4 modes précédemment illustrés, il est également possible d’avoir: •... -
Page 7: Tableau De Programmation Des Dip Switches Et De Réglage De Jp2
Tableau de programmation des dip switches et de réglage de JP2 Code us./ DIP SWITCH Code us./ DIP SWITCH Code us./ DIP SWITCH Code us./ DIP SWITCH zone zone zone zone 1,2,3,4,5,6,7 2,3,4,5,6,8 1,2,3,4,5,6,8 1,2,7 1,7,8 1,2,8 2,7,8 1,3,7 1,2,7,8 1,2,3 2,3,7 1,3,8... -
Page 8: Caractéristiques Techniques
Caractéristiques techniques CARACTÉRISTIQUES PRINCIPALES Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Température de fonctionnement (°C) 5 - 40 Montage sur rail DIN Modules DIN (n°) Absorption maximum de courant (mA) COMPATIBILITÉ Système audio/vidéo Simplebus Top Système audio Simplebus 1 CARACTÉRISTIQUES AUDIO/VIDÉO Système audio Système audio/vidéo... - Page 10 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
