MANUEL
TECHNIQUE
Module audio/vidéo système SBTOP
Passion.Technology. Design.
Art. 4680C, 1622VC, 1622VCF

Publicité

Table des Matières
loading

Sommaire des Matières pour Comelit SBTOP

  • Page 1 MANUEL TECHNIQUE Module audio/vidéo système SBTOP Passion.Technology. Design. Art. 4680C, 1622VC, 1622VCF...
  • Page 2: Table Des Matières

    • d’utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel / Instructions.
  • Page 3: Description

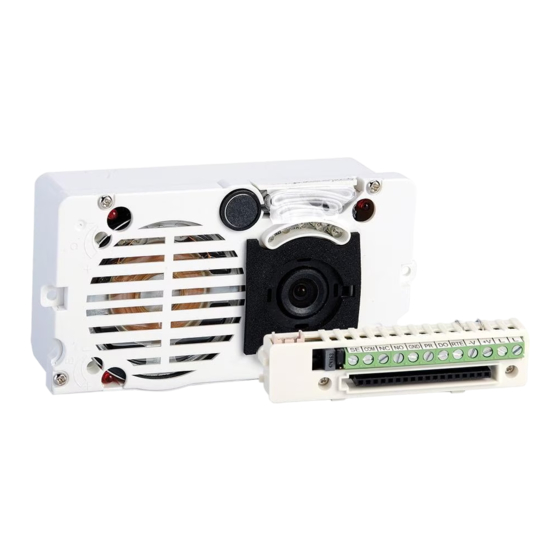

    Description L’article 4680C est un module audio-vidéo couleurs compatible avec les systèmes vidéophoniques Comelit “SBTOP”, à utiliser exclusivement avec l’alimentation de colonne montante art. 4888C. Il peut être installé sur les platines extérieures des séries Ikall, Ikall Metal, Vandalcom, Roma, et il peut être complété par des modules supplémentaires qui peuvent répondre à...
  • Page 4: Connexion Caméra Déportée

    1. Dip-switch de programmation des fonctions et de 4. LED de signalisation : appel envoyé. configuration du code d’appel. 5. Haut-parleur. 2. Switch de confirmation des programmations spéciales. 6. Micro. 3. Réglage volume haut-parleur. 7. LED de signalisation : ligne occupée. 8.
  • Page 5: Caractéristiques Techniques

    Caractéristiques techniques Art. 4680C CARACTÉRISTIQUES PRINCIPALES Système audio/vidéo Résolution (TVL) Éclairage minimum (lux) 0.35 Objectif (mm) 3.60 Orientation caméra Bornes L L V+V- RTE DO PR GND SE COM NC NO Micro Haut-parleur Température de service (°C) -25 ÷ 55 Rapport S/B (dB) FONCTIONS Fonction bouton ouvre-porte...
  • Page 6 Art. 1622VC Art. 1622 VCF CARACTÉRISTIQUES PRINCIPALES Système audio/vidéo Bornes L L V+V- RTE DO PR GND SE COM NC NO L L V+V- RTE DO PR GND SE COM NC NO Micro Haut-parleur Température de service (°C) -25 ÷ 55 -25 ÷...
  • Page 7: Installation Platine Extérieure

    Installation platine extérieure 40-45 cm 59° 87° La caméra ne doit pas être installée face à des sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Il est conseillé de prévoir une source d’éclairage supplémentaire pour les endroits peu éclairés. Brancher le cadre porte-modules à...
  • Page 8 SOLO MT COMPLETO BLUE WHITE Sélection éclairage led étiquettes porte-nom. Position alternative du micro (à l’exception de la platine extérieure à 4 modules) 360° Ouvrir Fermer...
  • Page 9: Branchements

    Branchements Branchements 4680C/1622VC/1622VCF COLONNE 1595 MONTANTE VIDÉOPHONIQUE 120-230 V 4680C 1622VC 1622VCF 20 m max. Bouton ouvre-porte sortie. Entrée active à la fermeture pour signalisation PORTE OUVERTE Connexion caméra déportée (uniquement pour Art. 1622VC / 1622VCF) 1622VC 1622VCF ROUGE NOIR BLANC BLEU...
  • Page 10: Variantes

    Variantes Variante pour l'utilisation du relais de la platine extérieure Variante pour l'utilisation d'un système de fermeture de sécurité 230 V 12/24V AC/DC 12V/24V AC-DC 10A MAX 4680C 1622VC 1622VCF « Activation relais C.NF.NO sur 4680C 1622VC commande actionneur : 2 s » 1622VCF Régler les dip switches de manière permanente comme le...
  • Page 11: Connexions Des Modules

    Connexions des modules Modules Ikall/ Ikall Metal Connexion modules boutons 33433, 33434, 33436, 33433M, 33434M, 33436M 4680C 1622VC 1622VCF Connexion Art. 3348B, 3348BM 1595 COLONNE MONTANTE VIDÉOPHONIQUE 120-230 V 4680C 1622VC 1622VCF 3348B 3348BM Connexion Art. 3360B, 3360BM 4680C 1622VC 1622VCF 3360B 3360BM...
  • Page 12: Modules Vandalcom

    Modules Vandalcom Connexion Art. 3064S COLONNE MONTANTE VIDÉOPHONIQUE 1595 120-230 V 4680C + 3268S 1622VC / 1622VCF +3262S 3064S 3064S 3064S 3064S 1172B 1172B 1172B 1172B Utiliser le câble inclus dans l’Art. 3262S, 3268S Utiliser l’ampoule Art. 1172B pour éclairer les porte-étiquettes. La lampe est polarisée. Connexion Art. 3188SB COLONNE MONTANTE VIDÉOPHONIQUE 1595...
  • Page 13: Connexion Art. 3070S, 3072S

    Connexion Art. 3070S, 3072S COLONNE MONTANTE VIDÉOPHONIQUE 1595 120-230 V 4680C 1622VC 1622VCF 3070S 3072S "V-" BLUE "S" YELLOW "V+" BROWN 2E7T000696 Utiliser le câble 2E7T000696 inclus dans l’Art. 3070S, Art. 3072S Modules pour platine extérieure monobloc Connexion Art. 3063D COLONNE MONTANTE VIDÉOPHONIQUE 1595 120-230 V 3063D...
  • Page 14: Programmation Des Boutons

    Programmation des boutons 33433 33434 33436 Saisir le code usager au moyen des DIP, voir tableau d’adressage.
  • Page 15: Programmations Spéciales

    Programmations spéciales 1 sec. Saisir les dip selon la fonction que l’on désire programmer, voir tableau ci-après.
  • Page 16 CODE DIP SWITCH ON FONCTIONS Résistance d'anti-buée 1,3,5,7,8 OFF (par défaut) 3,5,7,8 Messages audiovisuels 2,5,7,8 uniquement messages visuels 1,2,5,7,8 Suédois 2,3,5,7,8 OFF (par défaut) 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Hollandais 1,2,4,5,7,8 Grecque 3,4,5,7,8 Anglais 1,3,4,5,7,8 Allemand 2,3,4,5,7,8 Portugais 2,4,7,8 Valide le message vocal (de signalisation porte ouverte) à...
  • Page 17: Informations Sur L'installation

    Pour de plus amples informations sur les fonctionnalités de l’installation et pour visualiser les schémas d’installation, cliquez sur le type d’installation qui s’adapte à vos exigences : • Système audio/vidéo SBTOP pour réaliser des installations audio-vidéo dans un complexe résidentiel.
  • Page 18 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
