3.3 Branchement électrique
DANGER
Choc électrique
Mort ou blessures graves
‐
Avant toute intervention sur le produit,
couper l'alimentation électrique.
‐
S'assurer qu'elle ne risque pas d'être
réenclenchée accidentellement.
DANGER
Choc électrique
Mort ou blessures graves
‐
L'installation doit être équipée d'un dis-
positif à courant différentiel résiduel
(DDR) avec un courant de déclenche-
ment inférieur à 30 mA.
DANGER
Choc électrique
Mort ou blessures graves
‐
S'assurer que la fiche fournie avec le
produit est conforme à la réglementa-
tion locale.
‐
La fiche doit posséder un système de
connexion PE identique à celui de la
prise électrique. Sinon, utiliser un
adaptateur approprié dans la mesure
où la réglementation locale l'autorise.
DANGER
Choc électrique
Mort ou blessures graves
‐
Les câbles d'alimentation sans fiche
doivent être rattachés à un sectionneur
incorporé à l'installation fixe selon les
principes de câblage locaux.
Les branchements électriques doivent être
réalisés par un électricien agréé conformé-
ment à la réglementation locale.
Selon les réglementations locales, une
pompe avec 10 m de câble minimum doit
être utilisée si la pompe est utilisée com-
me pompe portative pour différentes appli-
cations.
S'assurer que le produit est adapté à la tension
d'alimentation et à la fréquence disponibles sur le
site. La tension et la fréquence de fonctionnement
sont indiquées sur la plaque signalétique de la
pompe.
La pompe doit être reliée à un interrupteur principal
externe. Si la pompe n'est pas installée à proximité
de l'interrupteur, celui-ci doit être cadenassable.
Les pompes triphasées doivent être connectées à un
disjoncteur externe. L'intensité nominale du
disjoncteur doit correspondre aux spécifications
électriques indiquées sur la plaque signalétique de la
pompe.
Si un capteur de niveau est connecté à une pompe
triphasée, le disjoncteur doit être actionné
magnétiquement.
Les pompes monophasées et triphasées sont
équipées d'un thermorupteur et ne nécessite aucune
protection supplémentaire. Sauf pour UNILIFT KP
350, 3 x 200 V, 50 Hz, qui doit être connecté à un
disjoncteur.
Si le moteur est en surcharge, il s'arrête
automatiquement. Lorsque le moteur est
revenu à température normale, la pompe
redémarre automatiquement.
Les pompes triphasées avec interrupteur à flotteur
(UNILIFT KP-A) doivent être connectées au secteur
par un contacteur. Voir la figure ci-dessous.

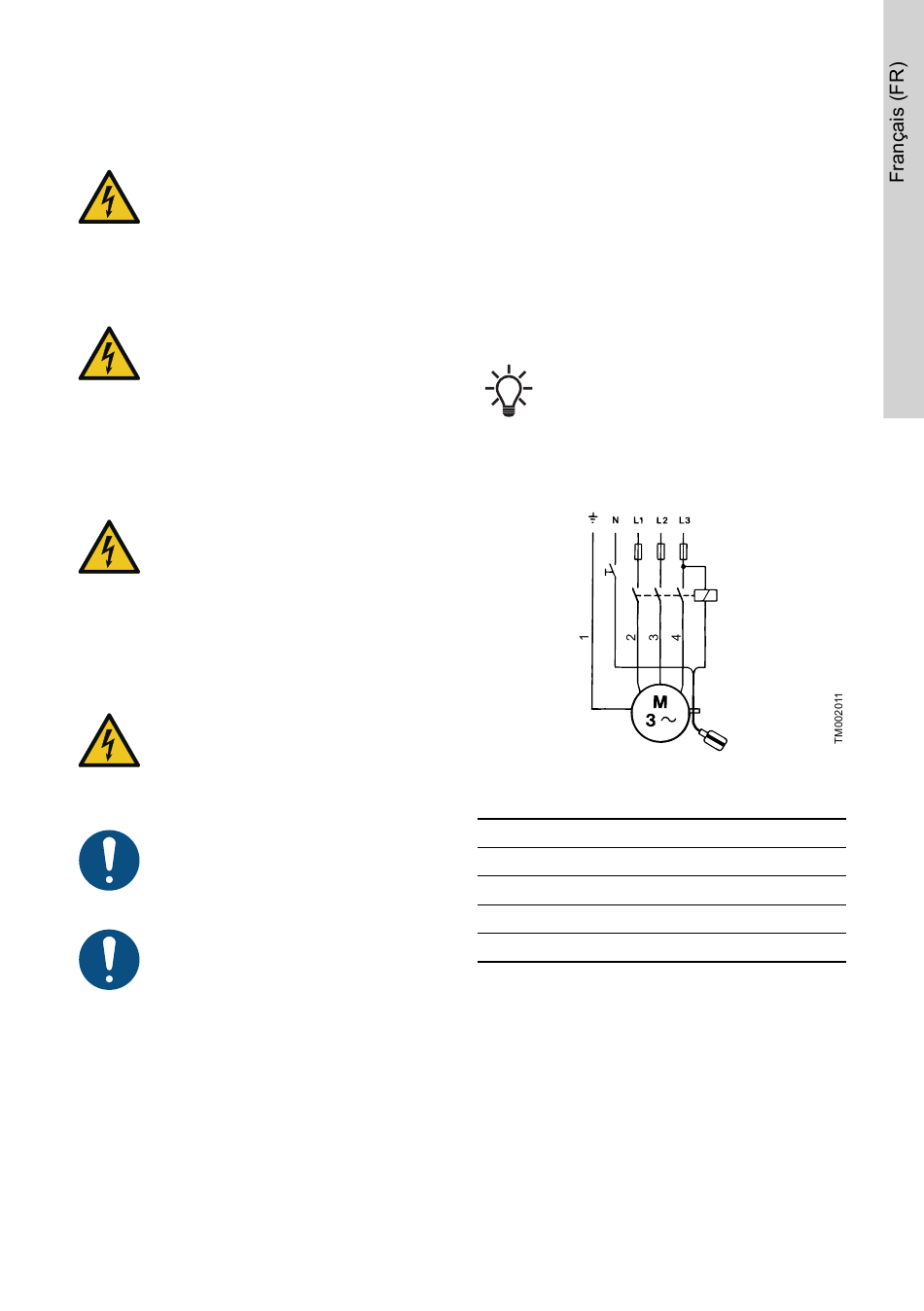

Schéma de câblage
Pos. Description
1 Jaune et vert
2 Gris
3 Marron
4 Noir
163
