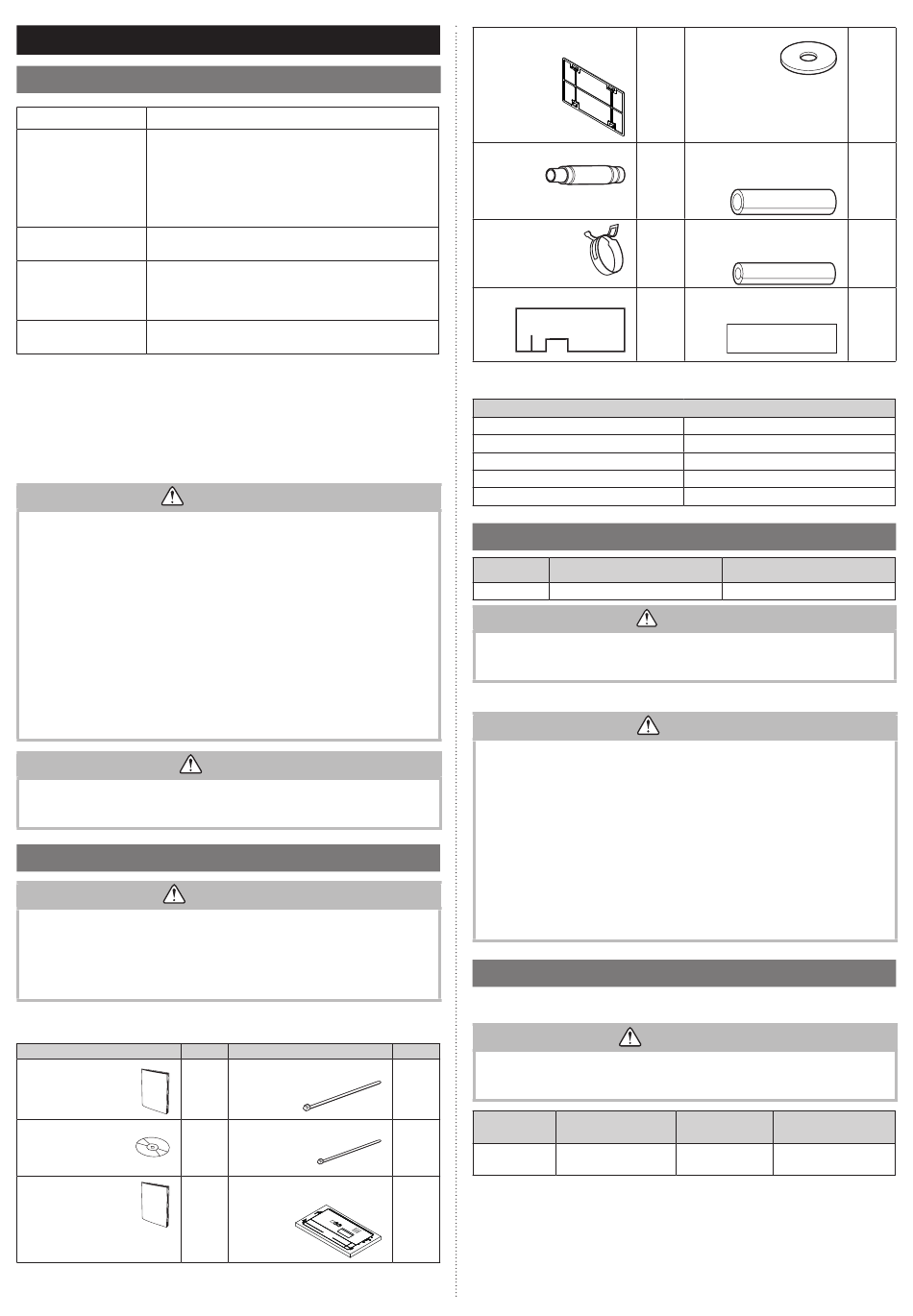

2. CARACTÉRISTIQUES DE L'APPAREIL
2.1. Outils pour l'installation
Nom de l'outil
La pression est élevée et il est impossible de la mesurer à
l'aide d'un manomètre conventionnel (R22). Pour empêcher
le mélange accidentel d'autres réfrigérants, le diamètre de
Manomètre
chaque orifice a été modifié.
Il est recommandé d'utiliser le manomètre doté de joints de
0,1 à 5,3 MPa (-1 à 53 bars) pour haute pression.
-0,1 à 3,8 MPa (-1 à 38 bars) pour basse pression.
Pour augmenter la résistance à la pression, le matériau du
Flexible de charge
tuyau et la taille de la base ont été modifiés. (R32/R410A)
Il est possible d'utiliser une pompe à vide conventionnelle
moyennant l'installation d'un adaptateur.
Pompe à vide
(l'utilisation d'une pompe à vide avec moteur série est inter-
dite.)
Détecteur de fuite de gaz spécial pour réfrigérant HFC
Détecteur de fuite de gaz
R410A ou R32.
■ Tuyaux de cuivre
Il est nécessaire d'utiliser des tuyaux de cuivre sans raccord et il souhaitable que la
quantité d'huile résiduelle soit inférieure à 40 mg/10 m. N'utilisez pas de tuyaux de cuivre
dont une partie est écrasée, déformée ou décolorée (en particulier sur la face interne).
Cela pourrait provoquer l'obstruction de la valve de détente ou du tube capillaire par des
substances contaminantes.
Un climatiseur utilisant du R32 (R410A) subit une pression plus importante qu'avec du
R22, il est donc nécessaire de choisir les matériels appropriés.
• Ne pas utiliser la tuyauterie et les écrous évasés existants (pour R22).
Si les matériels existants sont utilisés, la pression à l'intérieur du cycle réfrigérant
augmentera et causera une panne, des blessures, etc. (Utilisez les matériels spé-
ciaux pour R32/R410A.)
• Utilisez uniquement (remplir ou remplacer) le réfrigérant spécifié (R32). L'utilisation
de réfrigérant non spécifié peut entraîner un fonctionnement défectueux du produit,
un éclatement ou une blessure.
• Ne mélangez aucun gaz ou impureté sauf le réfrigérant spécifié (R32). Le flux d'air
entrant ou l'application de matériau non spécifié rend la pression interne du cycle de
réfrigérant trop élevée et peut provoquer un fonctionnement défectueux du produit,
un éclatement de la tuyauterie ou une blessure.
• Pour l'installation, veillez à utiliser les pièces fournies par le fabricant ou autres
pièces recommandées. L'utilisation de pièces non recommandées peut être la cause
d'accidents graves, tels que chute de l'appareil, fuites d'eau, choc électrique ou
incendie.
• Ne pas mettre sous tension tant que tout le travail n'est pas complètement terminé.
Ce manuel explique comment installer l'unité intérieure uniquement. Pour installer
l'unité extérieure ou le boitier de dérivation, (le cas échéant), se reporter au manuel
d'installation inclus avec chaque produit.
2.2. Accessoires
• Pour l'installation, veillez à utiliser les pièces fournies par le fabricant ou autres
pièces recommandées. L'utilisation de pièces non recommandées peut être la
cause d'accidents graves, tels que chute de l'unité, fuites d'eau, choc électrique ou
incendie.
• Conservez le Manuel d'installation dans un endroit sûr et ne jetez aucun autre acces-
soire, jusqu'à ce que les travaux d'installation soient terminés.
Les accessoires d'installation suivants sont fournis. Utilisez-les en respectant les indica-
tions.
Nom et forme
Mode d'emploi
Mode d'emploi
(CD-ROM)
Manuel d'installation
(Le présent manuel)
Fr-4
Changement du R22 au R32 (R410A)
AVERTISSEMENT
ATTENTION
AVERTISSEMENT
Qté
Nom et forme
Lien (grand)
1
Serre-câble (Moyen)
1
Schéma d'installation
(haut du carton)
1
Filtre (petit)
[modèles 07, 09,12,14]
Tuyau de vidange
Collier de serrage
Isolant du tuyau de vidange B
Les articles suivants sont nécessaires pour installer ce climatiseur. (Les articles ne sont
pas inclus avec le climatiseur et doivent être achetés séparément.)
Tuyau de raccordement
Câbles de connexion (4 fils électriques)
Tuyau mural
Ruban décoratif
Ruban vinyle
2.3. Exigence relative aux tuyaux
Modèle
Taille de tuyau à gaz (épaisseur) [mm] Taille du tuyau de liquide (épaisseur) [mm]
07, 09, 12, 14
Reportez-vous au manuel d'installation de l'appareil extérieur pour obtenir une
description de la longueur du tuyau de raccordement et de la différence de hauteur
admissibles.
• Utilisez un tuyau muni d'une isolation thermique résistant à l'eau.
• Installez une isolation thermique autour du tuyau de gaz et du tuyau de liquide.
Sans travaux d'isolation thermique ou avec un mauvais travail d'isolation, des fuites
d'eau risquent de se produire.
• Dans un modèle à cycle réversible, utiliser une isolation thermique avec une
résistance à la chaleur supérieure à 120 °C.
• Si le taux hygrométrique sur le lieu d'installation du circuit de réfrigérant risque de
dépasser 70 %, installez une isolation thermique autour des tuyaux de réfrigérant.
Si le taux hygrométrique prévu est compris 70 entre 80 %, utilisez une isolation
thermique d'une épaisseur minimale de 15 mm.
Si l'humidité prévue dépasse 80 %, utiliser un isolant thermique d'une épaisseur de
20 mm ou plus.
• L'utilisation d'un isolant thermique plus fin que spécifié ci-dessus, risque de causer
de la condensation sur la surface de l'isolant.
• Utiliser un isolant thermique avec une conductivité thermique de 0,045 W/(m•K) ou
moins, à 20 °C.
2.4. Spécifications électriques
L'unité intérieure est alimentée à partir de l'unité extérieure. Ne branchez pas l'unité inté-
rieure à partir d'une source d'alimentation séparée.
Qté
La norme de câblage électrique et d'équipements diffère dans chaque pays ou région.
Avant de commencer le travail électrique, confirmer les règlements, des codes ou des
4
normes liés.
Taille du conducteur
Câble
3
Câble de
connexion
Longueur de câble : La tension limite chute à moins de 2 %. Augmentez le calibre du
câble si la chute de tension est de 2 % ou plus.
1
Rondelle
2
Manchon d'isolation ther-
mique (grand)
1
Manchon d'isolation ther-
mique (petit)
1
Isolation
(pour le câblage électrique)
1
Matériel supplémentaire
Capuchon de mur
Collerette de support
Tuyau de vidange
Vis autotaraudeuses
Mastic
Ø 9,52 (0,80)
ATTENTION
ATTENTION
AVERTISSEMENT
Type
[
mm
2
]
1,5 (Min)
Type 60245 IEC 57
8
1
1
2
Ø 6,35 (0,80)
Remarques
3 câbles + terre, 1 Ø 230
V
