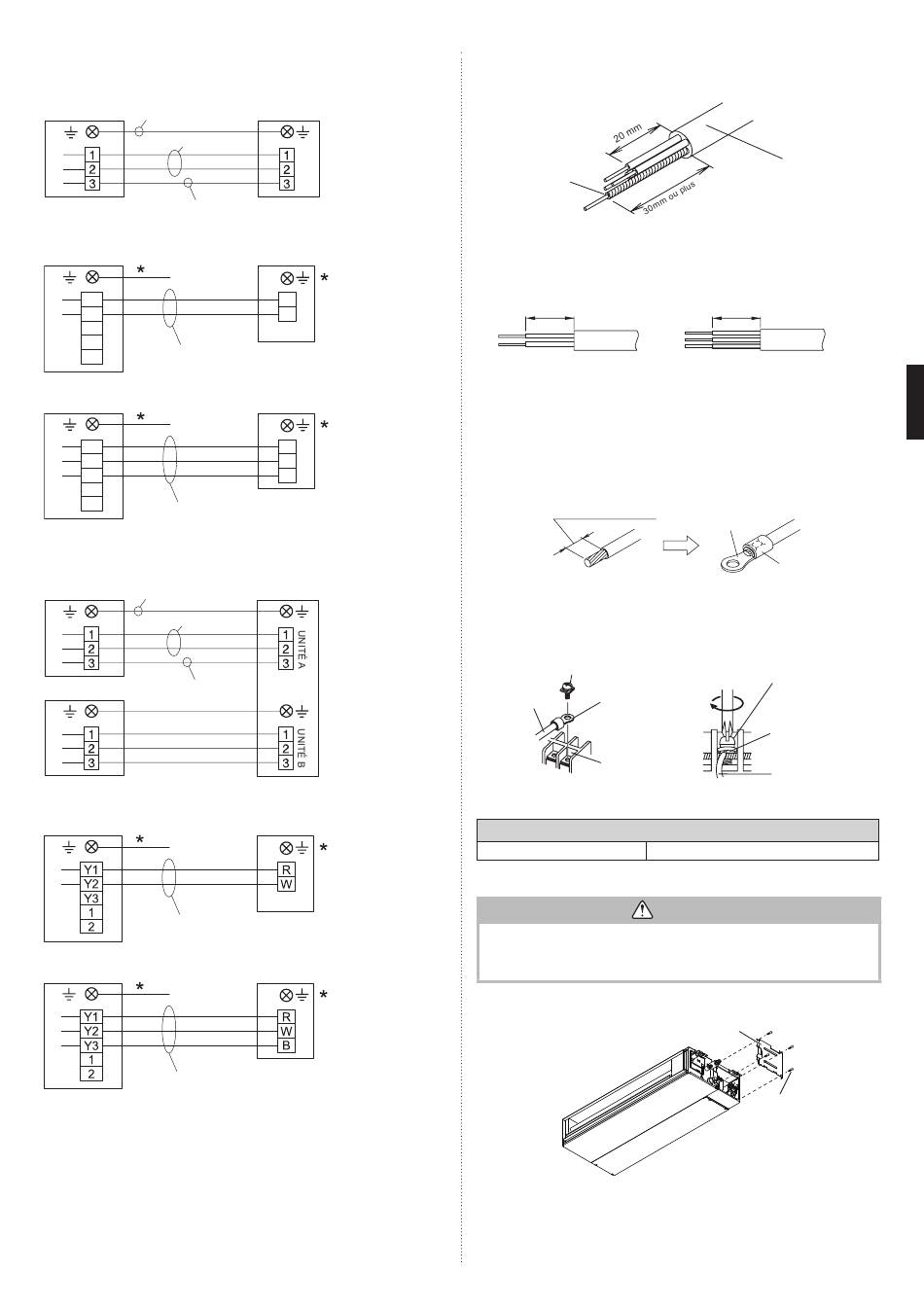

3.6.1. Diagramme de système de câblage
■ Paire standard
Câble de connexion
Unité intérieure
Ligne de terre (masse)
Ligne d'alimentation
Ligne de commande
Câble de télécommande filaire
Type à 2 fils
Unité intérieure
Rouge
Y1
Blanc
Y2
Y3
1
Câble de
2
télécommande
Type à 3 fils
Unité intérieure
Rouge
Y1
Blanc
Y2
Noir
Y3
1
Câble de
2
télécommande
*Raccordez à la terre la télécommande si elle dispose d'une ligne de terre (masse).
■ Flexible multiple
Câble de connexion
Unité intérieure
Ligne de terre (masse)
Ligne d'alimentation
Ligne de
commande
Unité intérieure
Câble de télécommande filaire
Type à 2 fils
Unité intérieure
Rouge
Blanc
Câble de télécommande
Type à 3 fils
Unité intérieure
Rouge
Blanc
Noir
Câble de télécommande
*Raccordez à la terre la télécommande si elle dispose d'une ligne de terre (masse).
Unité extérieure
Télécommande filaire
R
W
Télécommande filaire
R
W
B
Unité extérieure
Télécommande filaire
Télécommande filaire
3.6.2. Préparation du câble de connexion
■ Câble de connexion
Maintenir le fil de terre plus long que les autres fils.
Fil de terre (masse)
• Utilisez un câble métallique à 4 âmes.
■ Câble de télécommande
Pour type à 2 fils
30 mm
3.6.3. Comment connecter le câblage sur les bornes
■ Attention lors du montage de câble
Afin de dénuder l'isolant d'un fil de sortie, toujours utiliser un outil spécial tel qu'un outil à
dénuder. En l'absence d'un outil spécial, dénuder avec précaution l'isolant en utilisant un
couteau ou un autre ustensile.
(1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la figure
pour effectuer la connexion au bornier.
(2) Sertissez solidement les bornes à sertir aux fils à l'aide d'un outil approprié de manière
à ce que les fils ne deviennent pas lâches.
Dénuder : 10 mm
(3) Connectez solidement les fils spécifiés et fixez-les de manière à ne pas exercer de
tension sur les bornes.
(4) Utilisez un tournevis avec une taille de mèche appropriée pour serrer les vis des bornes.
Utiliser un tournevis avec une taille de mèche inappropriée endommagera les têtes de
vis, et les vis ne seront pas correctement serrées.
(5) Ne pas trop serrer les les vis des bornes. Sinon, les vis risquent de casser.
Vis avec rondelle spéciale
Borne à sertir
Fil
Blocs de jonction
(6) Reportez-vous au tableau pour les couples de serrage des vis de borne.
(7) Veuillez ne pas fixer 2 câbles d'alimentation à l'aide d'une seule vis.
Couple de serrage [N·m (kgf·cm)]
Vis M4
3.6.4. Câblage de connexion
• Veillez à ne pas confondre le câble d'alimentation avec les câbles de raccordement
lors de l'installation.
• Installez de façon à ce que les câbles pour la télécommande n'entrent pas en contact
avec les autres câbles de raccordement.
(1) Retirez le couvercle du boîtier de commande
(2) Branchez le câble de raccordement.
Câble de connexion
Pour type à 3 fils
30 mm
Borne à sertir
Manchon
Vis avec rondelle spéciale
Borne à sertir
Fil
1,2 à 1,8 (12 à 18)
ATTENTION
Couvercle
Vis
Fr-11
