GRAUPNER ROMMEL Instructions D'utilisation page 5

•
Kontrollieren Sie
Wellenkupplung, der Motorenhaltebügel und der
Propeller auf einen festen Sitz, da diese sich durch
den Transport evtl. gelockert haben könnten. Das
können Sie überprüfen, indem Sie am Propeller
ziehen, sollte sich
rausziehen lassen, ist eine der Madenschrauben
locker. Ziehen Sie diese dann wieder vorsichtig
fest, indem Sie den TIPP 1 oben ausführen, um an
die Madenschrauben zu kommen. WICHTIG:
Sichern Sie die evtl. lockeren Madenschrauben mit
Schraubensicherungslack,
schraubensicher (Best.-Nr. 952), da diese sich
durch Vibrationen während des Betriebs lösen
könnten.
•

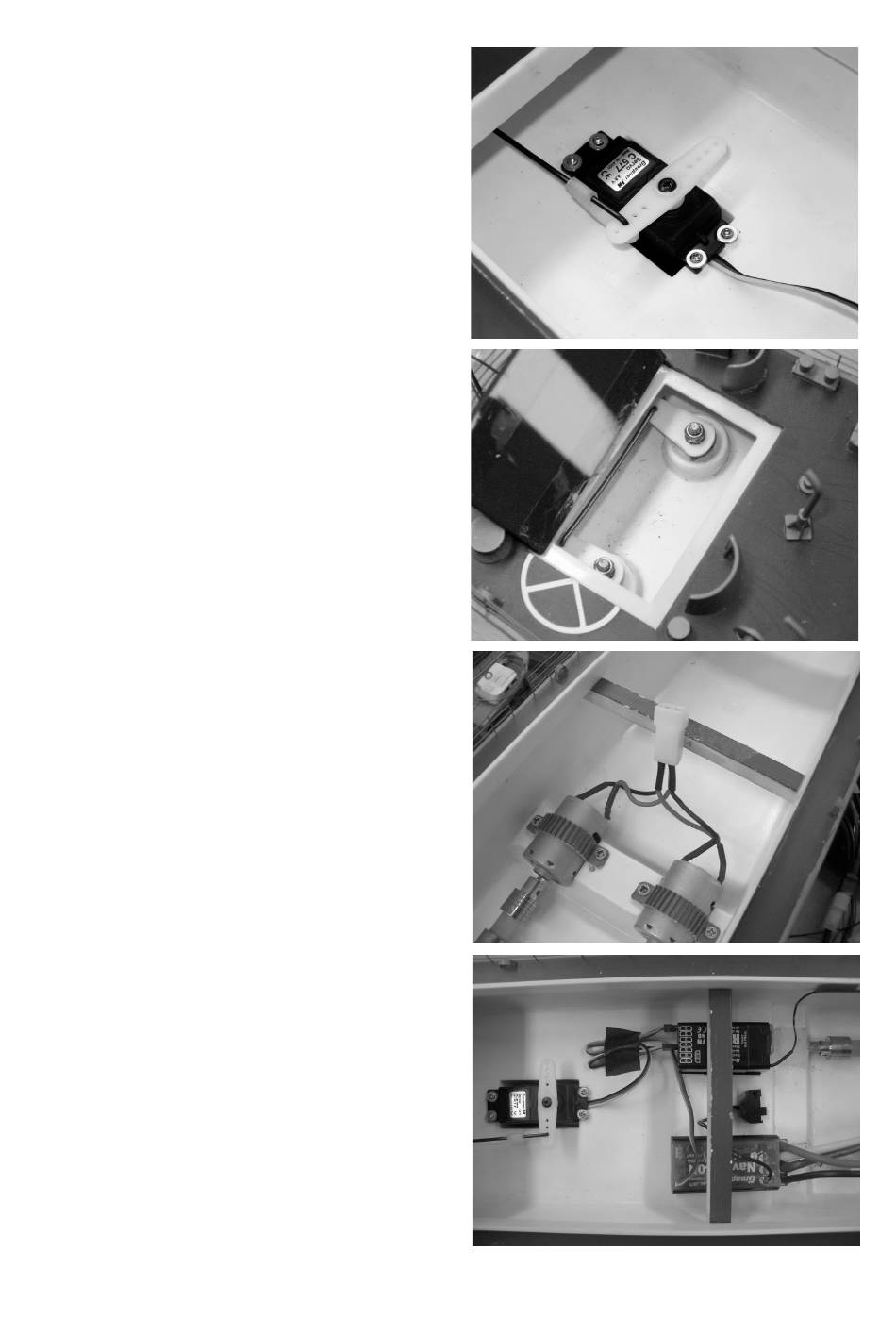

Bohren Sie in dem zweiarmigen Servohebel das
äußere Loch mit einem Ø2 mm Bohrer auf.
Stecken Sie auf das Ruderservo die beim Servo
mitgelieferten Gummilager und stecken von unten
die Messinghülsen in die Öffnungen in den Lagern.
Stecken Sie das Servo in die Öffnung im Rumpf,
bohren die Löcher für die Befestigungsschrauben
mit einem Ø1,5mm Bohrer auf und drehen dann
die Schrauben ein. WICHTIG: Darauf achten, dass
das Servoanschlusskabel nicht beschädigt wird.
•
Stellen Sie die Ruder auf Geradeausfahrt und
stecken das Rudergestänge in den Servohebel.
Sichern Sie dann
Sicherungsclip.
•
Montieren Sie dann die Akkus mit Klettband in das
Modell. HINWEIS: Durch das Klettband können Sie
die Position der Akkus leicht verändern, um die
optimale Trimmlage zu erreichen. TIPP: Markieren
Sie dann die Position der Akkus im Rumpf mit
einem wasserfesten Stift, um später die richtige
Trimmlage leichter wiederfinden zu können. Die
Akkus werden typischerweise im Viererblock direkt
vor den Motoren platziert.
•
Montieren Sie den Empfänger und den Fahrtregler
neben dem Servo mittels Klettband.
•
Die Antenne wird mit Klebeband möglichst im
Bereich der Süllränder des Aufbaus fixiert. Diese
muss immer über der Wasserlinie liegen, da die
Antenne sonst keinen bzw. schlechten Empfang
hat.
•
Sie können Ihr Modell je nach gewünschtem
Namen mit den beiliegenden Bugwappen und
NATO Kennzeichen ausstatten. Die Bugwappen,
die großen Kennzeichen werden seitlich angeklebt
und das kleine am Heck. Die richtige Position
können Sie den Fotos entnehmen (es wurde die
Kennzeichen der Rommel angebracht).
•
Stecken Sie die Geschütze und den ASROC
Werfer auf das Modell. Das Geschütz mit dem
Antennenring kommt an den Bug, der ASROC
Werfer mittig und das Geschütz ohne Antennenring
zum Heck. HINWEIS: Sie können den ASROC
Werfer sichern, indem Sie unter dem Aufbau die
Achse dick mit Klebeband umwickeln.
