Pflege und Wartung
•
Säubern Sie das Modell nach jedem Gebrauch. Entfernen Sie evtl. eingedrungenes Wasser. Sollte
Wasser in die RC-Komponenten gedrungen sein, legen Sie diese trocken und schicken Sie die RC-
Komponenten zur Kontrolle an die zuständige GRAUPNER Servicestelle ein.
•
Säubern Sie das Modell und den Sender nur mit geeigneten Reinigungsmitteln. Geeignet ist ein
fusselfreies Tuch. Verwenden Sie niemals chemische Reiniger, Lösungsmittel, Reinigungsbenzin,
Spiritus oder ähnliches.
•
Schmieren Sie die Antriebswellen nach Ende des Betriebs mit einem kleinen Tropfen Öl an den
Lagern ab. Auch die äußeren Wellenlager bei den Propellern müssen geschmiert werden. Verwenden
Sie zum Schmieren der Antriebe nur Öl, welches das Wasser nicht gefährdet bzw. verschmutzt (z.B.
Best.-Nr. 206). Nach Ende der Fahrsaison sollten die Wellen demontiert werden und mit
wasserneutralem Fett (z.B. Best.-Nr. 570) neu abgeschmiert werden.
Montageanleitung
•
Packen Sie das Modell, die Kleinteile und den
Schiffsständer vorsichtig aus.
•

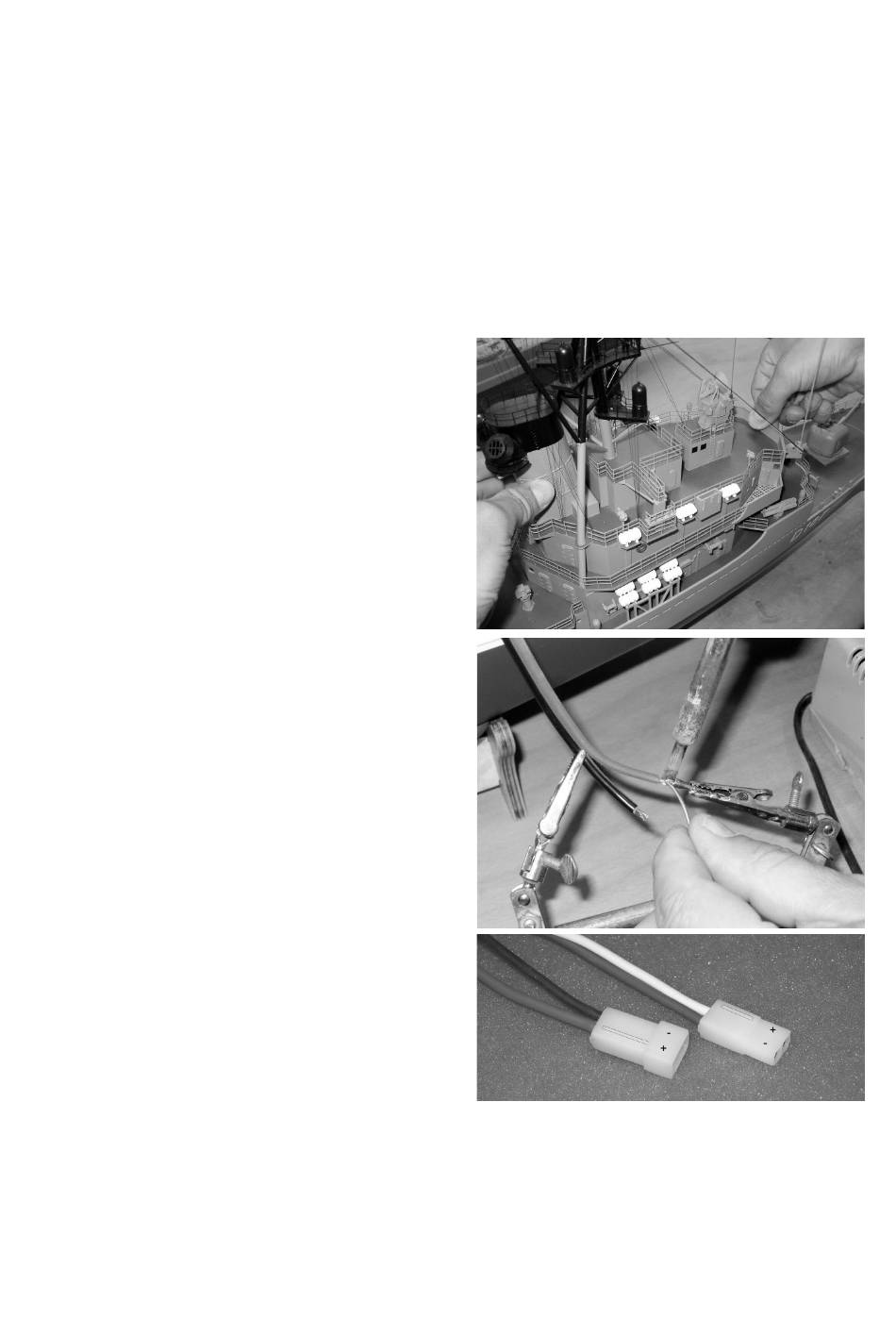

Um die Aufbauten des Modells abnehmen zu
können, fassen Sie hierzu vorsichtig den vorderen
Aufbau an der Brücke und am vorderen Schornstein
an und heben ihn nach oben ab. Nehmen Sie dann
den hinteren Aufbau ab. Sie müssen immer zuerst
den vorderen Aufbau abnehmen und zuletzt wieder
aufsetzten, da sonst der Niedergang am Abbau
abgerissen würde.
•
Die äußeren Motoren werden parallel verbunden
und gegenläufig angeschlossen und dann wird ein
G2-Stecker angelötet. Richten Sie sich nach dem
Schaltplan auf Seite 7 (+ ist rot, - ist schwarz).
Achten Sie auf die Drehrichtung der Motoren, wenn
der Akku angeschlossen ist, sollen die Antriebe so
drehen, dass das Modell vorwärts fahren würde.
HINWEIS: Die Polung des G2-Steckersystems ist
so
ausgelegt,
Plastikgehäuse immer der Pluspol (rot) ist. Wenn
man sich konsequent an diese Vorgabe hält, sind
Akkus und Fahrtregler untereinander austauschbar
und das System ist verpolungssicher. Um den
Stecker leichter anlöten zu können, empfiehlt es
sich, einen der folgenden Tipps zu verwenden. So
verringern Sie auch die Wahrscheinlichkeit beim
Löten, Details des Modells zu beschädigen. TIPP
1: Bauen Sie die Motoren aus. Lösen Sie die
Madenschrauben in den Propellern und ziehen Sie
dann die Propeller herunter. Lösen Sie dann die
Motorschrauben (nicht ganz herausschrauben!) und
ziehen Sie dann die Motoren soweit heraus, bis die
Wellenkupplungen sichtbar werden. Lösen Sie die
Madenschrauben
Motorwellen halten und nehmen dann die Motoren
aus dem Modell. Der Zusammenbau erfolgt genau
in umgedrehter Reihenfolge. TIPP 2: Sollten Sie
einen Helfer zur Verfügung haben, kann dieser das
Modell schräg halten und Sie halten die Motorkabel aus dem Modell und löten den Stecker so fest. TIPP
3: Mit einer sogenannten dritten Hand können Sie den Stecker auch direkt im Modell anlöten.
