Entretein Détaillé
5

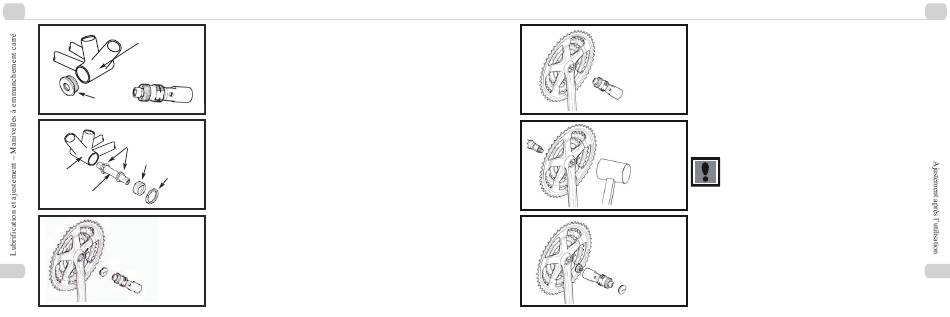

Pédalier
Outil de retrait de manivelle à
emmanchement carré
Capuchon
fixe
Cage de retenue des billes
Capuchon de
réglage
Boîtier de
Bague de
pédalier
retenue
Axe
Retirez le capuchon
anti-poussière.
Desserrez et retirez
l'écrou à bride.
5
82
Lubrification et ajustement – Manivelles à emmanchement carré
Pour ajuster le jeu libre dans un pédalier à trois pièces, desserrez la bague de
retenue sur le côté gauche en la tournant dans le sens antihoraire, puis tournez le
capuchon de réglage comme nécessaire. Resserrez la bague de retenue en vous
assurant de ne pas bouger le capuchon de réglage.
Pour désassembler :
1. Retirez les manivelles de l'axe.
2. Retirez la bague de retenue gauche en la tournant dans le sens antihoraire.
3. Retirez le capuchon de réglage en le tournant dans le sens antihoraire.
4. Retirez la cage de retenue gauche et glissez l'axe hors du cadre vers la
gauche.
5. Retirez le capuchon fixe droit en le tournant dans le sens antihoraire et en
retirant la cage de retenue droite. Nettoyez et inspectez toutes les surfaces de
roulement et cages de retenue, et remplacez toutes pièces endommagées.
Remplissez les cages de retenue de graisse, puis réassemblez en inversant la
procédure ci-dessus.
Retrait d'une manivelle à emmanchement carré
Pour retirer des manivelles à emmanchement carré, suivez la procédure suivante.
Notez qu'un outil spécial sera nécessaire.
1. Retirez le capuchon anti-poussière avec une pièce ou un tournevis.
2. Desserrez l'écrou à bride ou le boulon et la rondelle, et retirez.
3. Vissez l'outil de retrait dans la manivelle et serrez.
4. Tournez le boulon vers le bas jusqu'à ce que la manivelle se détache de l'axe.
Réinstallation d'une manivelle à emmanchement carré :
1. Replacez la manivelle sur l'axe.
2. Tapez délicatement la manivelle avec un maillet.
3. Réinstallez la rondelle et serrez l'écrou à bride ou le boulon solidement avec
un couple de serrage de 27Nm.
4. Replacez le capuchon anti-poussière.
Ajustement après l'utilisation :
Vissez l'outil de retrait.
1. Retirez le capuchon anti-poussière.
2. Tapez légèrement la manivelle avec un maillet.
Tournez le boulon dans le
3. Resserrez les écrous à bride, et replacez les capuchons anti-poussière.
sens horaire.
Placez la manivelle sur l'axe.
Tapez délicatement
la manivelle
Les nouvelles manivelles à emmanchement carré
sur l'axe
peuvent se desserrer lors de l'utilisation initiale.
Effectuez la tâche suivante après plusieurs heures
d'utilisation. Les manivelles devraient demeurer serrées.
Serrez l'écrou à bride.
Replacez le capuchon
anti-poussière.
Entretein Détaillé
5
5
83
