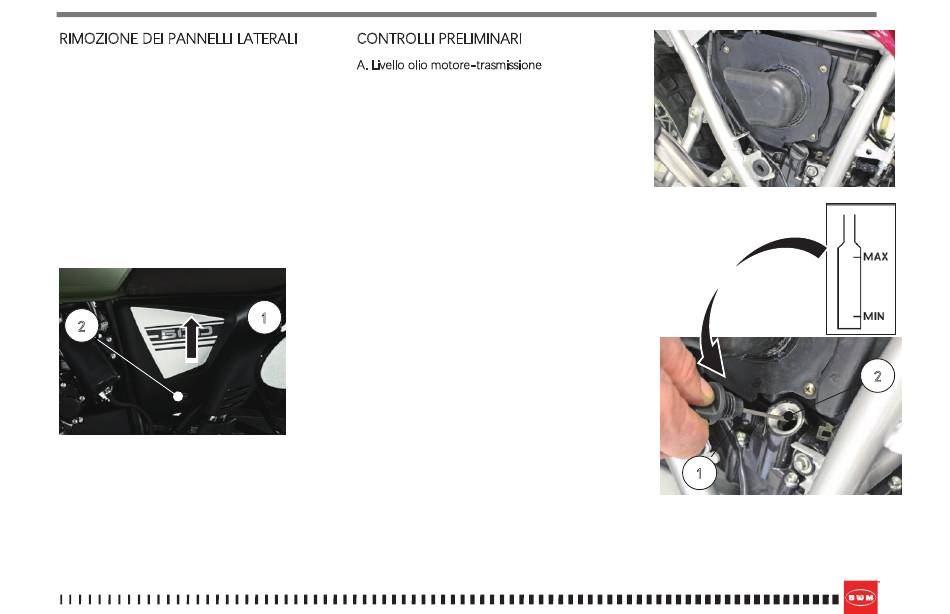

RIMOZIONE DEI PANNELLI LATERALI
Per alcune operazioni di manutenzione è
necessario rimuovere uno o entrambi i pannelli
laterali
Per rimuovere i pannelli laterali sinistro e destro
agire come segue:
Svitare la vite (2)
- Sollevare il pannello (1) sganciandolo dagli
agganci superiori
2

CONTROLLI PRELIMINARI

A. Livello olio motore-trasmissione
Nota*: Il controllo deve essere effettuato con
motore appena spento e ancora caldo
- Posizionare il motociclo in piano ed in
posizione verticale
- Rimuovere il pannellino destro come indicato
nel relativo paragrafo
- Svitare l'astina di livello (1) e rimuoverla , pulire
l'astina con uno straccio e rinserirla nel foro (2) di
riempimento senza avvitarla, quindi
1
rimuoverla e controllare che il livello dell'olio sia
tra i riferimenti del livello minimo "MIN" e
massimo "MAX"
- In caso di rabbocco inserire olio tramite il foro
(2) fino al livello corretto
- Rimontare l'astina di livello avvitandola
2
1
