Manuels Connexes pour Nidec LEROY-SOMER R120
Sommaire des Matières pour Nidec LEROY-SOMER R120

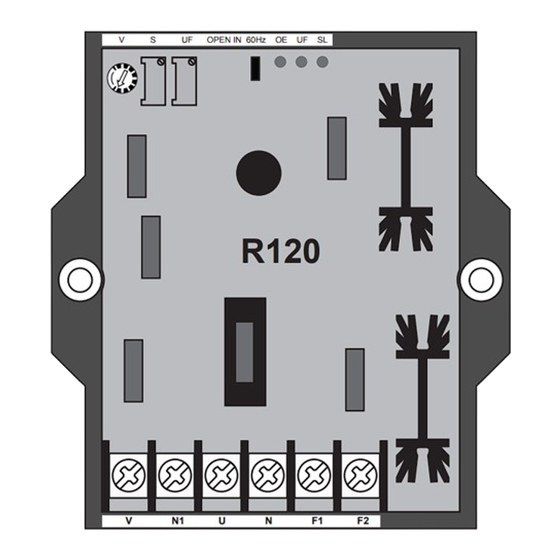

- Page 1 OPEN IN 60Hz R120 R120 Régulateur de tension automatique Installation et maintenance...
- Page 2 Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique Cette notice s’applique au régulateur de l’alternateur dont vous venez de prendre possession. Nous souhaitons attirer votre attention sur le contenu de cette notice de maintenance. LES MESURES DE SECURITE Avant de faire fonctionner votre machine, vous devez avoir lu complètement ce...
-
Page 3: Table Des Matières
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique SOMMAIRE 1 - DESCRIPTION GÉNÉRALE ....................4 2 - FONCTIONNEMENT DU RÉGULATEUR ................4 3 - CARACTÉRISTIQUES TECHNIQUES ................5 4 - FONCTION PRINCIPALE DU RÉGULATEUR ..............6 5 - RÉGLAGES DU RÉGULATEUR ..................7 5.1 - V-TRIM (V) ........................ -
Page 4: Description Générale
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 1 - DESCRIPTION GÉNÉRALE Un circuit d'affaiblissement de fréquence surveille en permanence la protection en Le régulateur de tension automatique est sous-vitesse du générateur en réduisant la une unité... -
Page 5: Régulateur De Tension Automatique
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 3 - CARACTÉRISTIQUES 14) Protection contre la perte de détection : la tension devrait s'effondrer lorsque le TECHNIQUES circuit de détection est ouvert. 1) Entrée de détection 15) Point de consigne de la protection contre - Tension : 277 V CA ±10 % pour 1 phase,... -
Page 6: Fonction Principale Du Régulateur
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 4 - FONCTION PRINCIPALE DU RÉGULATEUR Le régulateur dérive son alimentation des bornes ligne-neutre du générateur CA, à un niveau de 240 V CA à 50/60 Hz. La tension de détection régulée est dérivée des bornes ligne à ligne du générateur. -
Page 7: Réglages Du Régulateur
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 5.2 - FRO (UF) Le régulateur amorce la tension du générateur de sa tension résiduelle à sa Cette fonction est proposée afin de protéger tension nominale. -
Page 8: Tableau De Dépannage
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 7 - TABLEAU DE DÉPANNAGE Symptôme Cause Action Aucun Fusible fondu Vérifier et remplacer amorçage Tension résiduelle faible sur les bornes U Si la tension résiduelle du générateur à la de tension et N vitesse nominale est inférieure à... -
Page 9: Contrôles Par Multimètre
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 8 - CONTRÔLES PAR MULTIMÈTRE La résistance entre U et N1 doit être comprise entre 200 kΩ et 260 kΩ. L'ouverture Équipement : Multimètre numérique, du circuit indique une défaillance du Type : MECO ou équivalent. -
Page 10: Procédure De Test Statique
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 9 - PROCÉDURE DE TEST STATIQUE Pour circuit triphasé RÉGULATEUR (3PH) Modèle : R120 0-500V AMPOULE 100W 230V VARIAC 8A, 415V SCHÉMA DE CONNEXION POUR ESSAI EN STATIQUE RÉGULATEUR 3PH Ce test ne doit être réalisé... - Page 11 Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique Pour circuit monophasé RÉGULATEUR (1PH) Modèle : R120 0-300V AMPOULE 100W 230V VARIAC 8A, 230V SCHÉMA DE CONNEXION POUR ESSAI EN STATIQUE RÉGULATEUR 1PH Ce test ne doit être réalisé...
-
Page 12: Dimensions
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 10 - DIMENSIONS 94 mm 82 mm OE UF SL OPEN IN 60Hz R120 2 x trous Ø 5.5 x 83 mm... -
Page 13: Pièces Détachées
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique 11 - PIÈCES DETACHÉES 11.1 - Désignation Description Type Code Régulateur R120 4969966 11.2 - Service assistance technique Notre service assistance technique est à votre disposition pour tous les rensei- gnements dont vous avez besoin. -
Page 14: Consignes D'élimination Et De Recyclage
Installation et maintenance Electric Power Generation 5243 fr - 2022.02 / l R120 Régulateur de tension automatique Consignes d’élimination et de Tous les matériaux listés ci-dessus doivent recyclage faire l’objet d’un traitement adapté pour séparer les déchets des matériaux récu- Nous nous engageons à... -
Page 15: Service & Support
Service & Support Notre réseau de service international de plus de 80 installations est à votre disposition. Cette présence locale qui vous garantit des services de réparation, de support et de maintenance rapides et efficaces. Faites confiance à des experts en production d'électricité pour la maintenance et le support de votre alternateur. - Page 16 Linkedin.com/company/leroy-somer Twitter.com/Leroy_Somer Facebook.com/LeroySomer.Nidec YouTube.com/LeroySomerOfficiel 5243 fr - 2022.02 / l...
