Montage Mural Ou Sur Tube Avec Variante "Boîtier Séparé; Réduction De La Hauteur D'implantation - Endress+Hauser Deltapilot M FMB50 Information Technique

Deltapilot M FMB50/51/52/53

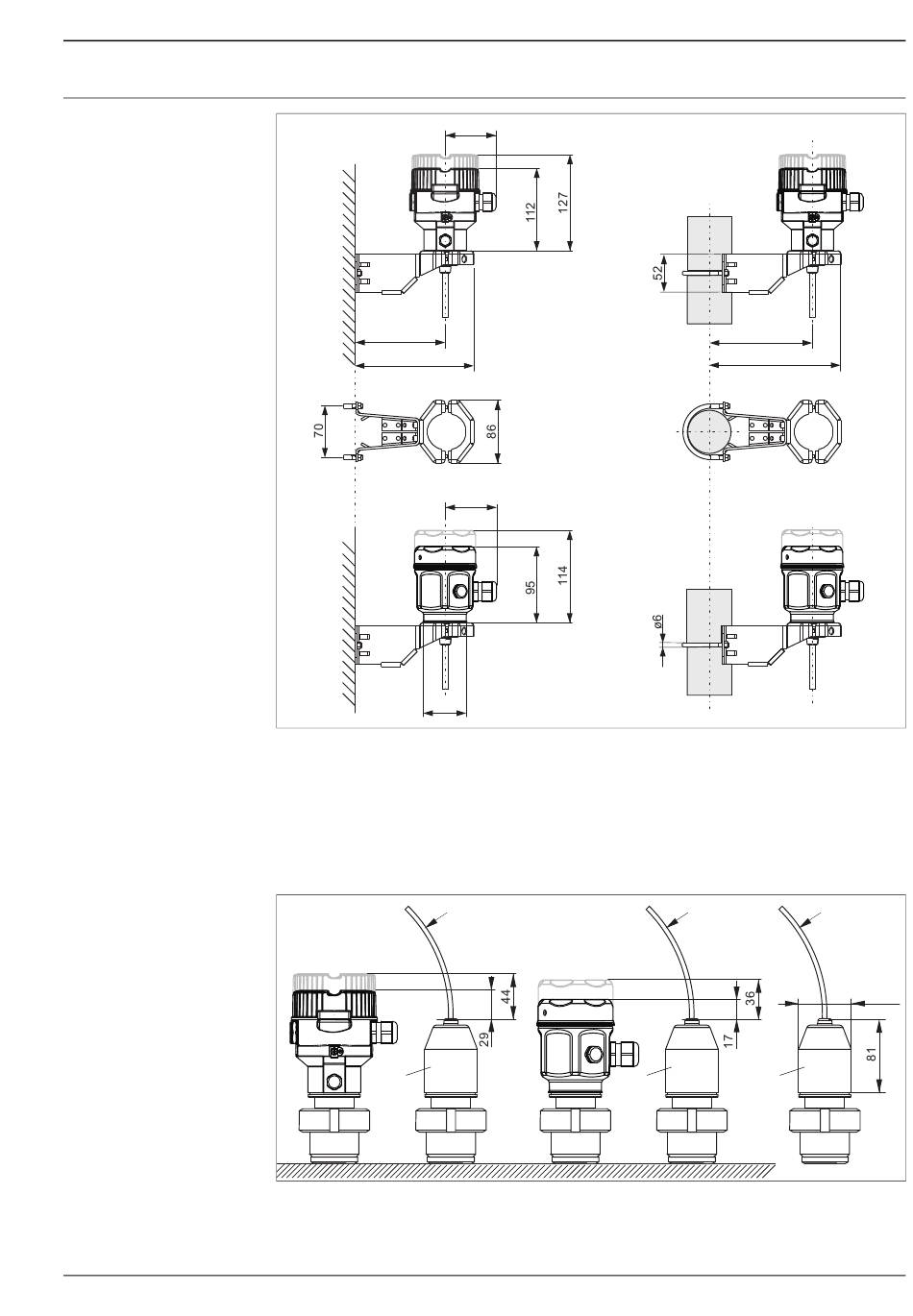

Montage mural ou sur tube
avec variante "Boîtier séparé"
Endress+Hauser
122
158
ø52
Dimensions boîtier F31. Poids boîtier voir  ä 36. ➀ sans fenêtre. ➁ avec fenêtre.
Dimensions boîtier F15. Poids boîtier voir  ä 36. ➂ sans fenêtre. ➃ avec fenêtre.
Réduction de la hauteur d'implantation
Lors de l'utilisation d'un boîtier séparé la hauteur d'implantation du raccord process est réduite par rapport aux
dimensions de la version standard (voir fig.).
F31
➀
1 Raccordement process.
Pour le câble il faut respecter un rayon de courbure (r) d'au moins 120 mm (4,72 in).
69
➁
➀
63
➃
➂
F15
r ³ 120 mm r ³ 120 mm
140
175
r ³ 120 mm r ³ 120 mm
➀ ➀
P01-xMx5xxxx-06-xx-xx-xx-004
r ³ 120 mm r ³ 120 mm
ø54.1
P01-xMx5xxxx-06-xx-xx-xx-000
35
