Manuel du propriétaire du matériel

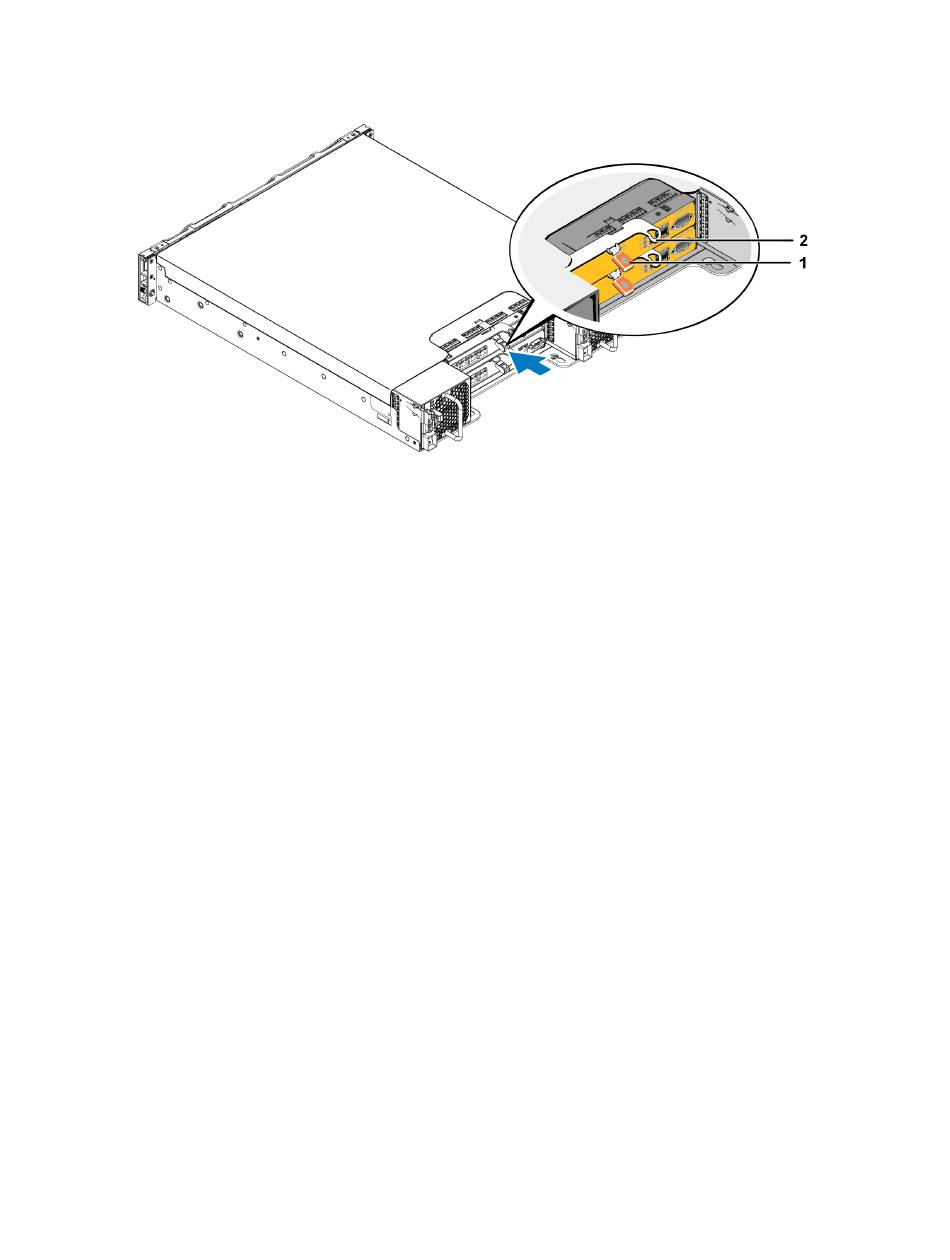

Figure 19 : Installation d'un module de contrôle (matrice 2U)
4. Tournez le levier (légende 2) vers l'intérieur : le module de contrôle est entièrement poussé dans le
logement. Le loquet du levier s'enclenche.
5. Rebranchez les câbles réseau.
6. Si la matrice a été mise hors tension, mettez-la sous tension.
7. Assurez-vous que le module de contrôle est opérationnel. Voir
contrôle à la page
23.
Une fois connecté, le module cache sur flash du module de contrôle reçoit une charge complète. S'il ne peut
pas être chargé, son état est signalé comme BAD (MAUVAIS) dans l'interface GUI du Gestionnaire de
groupes. Vous devez retirer le module de contrôle et le remplacer par un autre.
Si deux modules de contrôle sont installés dans la matrice, mais qu'un seul est illustré dans l'interface GUI
(ou CLI), assurez-vous que vous avez laissé suffisamment de temps (cinq minutes au minimum) pour que les
deux modules de contrôle démarrent et se synchronisent. Une fois la synchronisation terminée, un message
apparaît sur la console de série (si elle est connectée) et le voyant ACT du module secondaire est allumé en
orange.
Si l'interface GUI (ou CLI) indique toujours un seul module de contrôle après qu'un temps approprié se soit
écoulé, cela peut signifier que le module de contrôle n'est pas correctement installé. Dans ce cas, réinstallez
le module de contrôle
Une fois le module de contrôle réinstallé, si les deux modules de contrôle n'apparaissent toujours pas dans
l'interface GUI (ou CLI), contactez votre fournisseur d'assistance.
3 Gestion des modules de contrôle
Interprétation des voyants du module de
