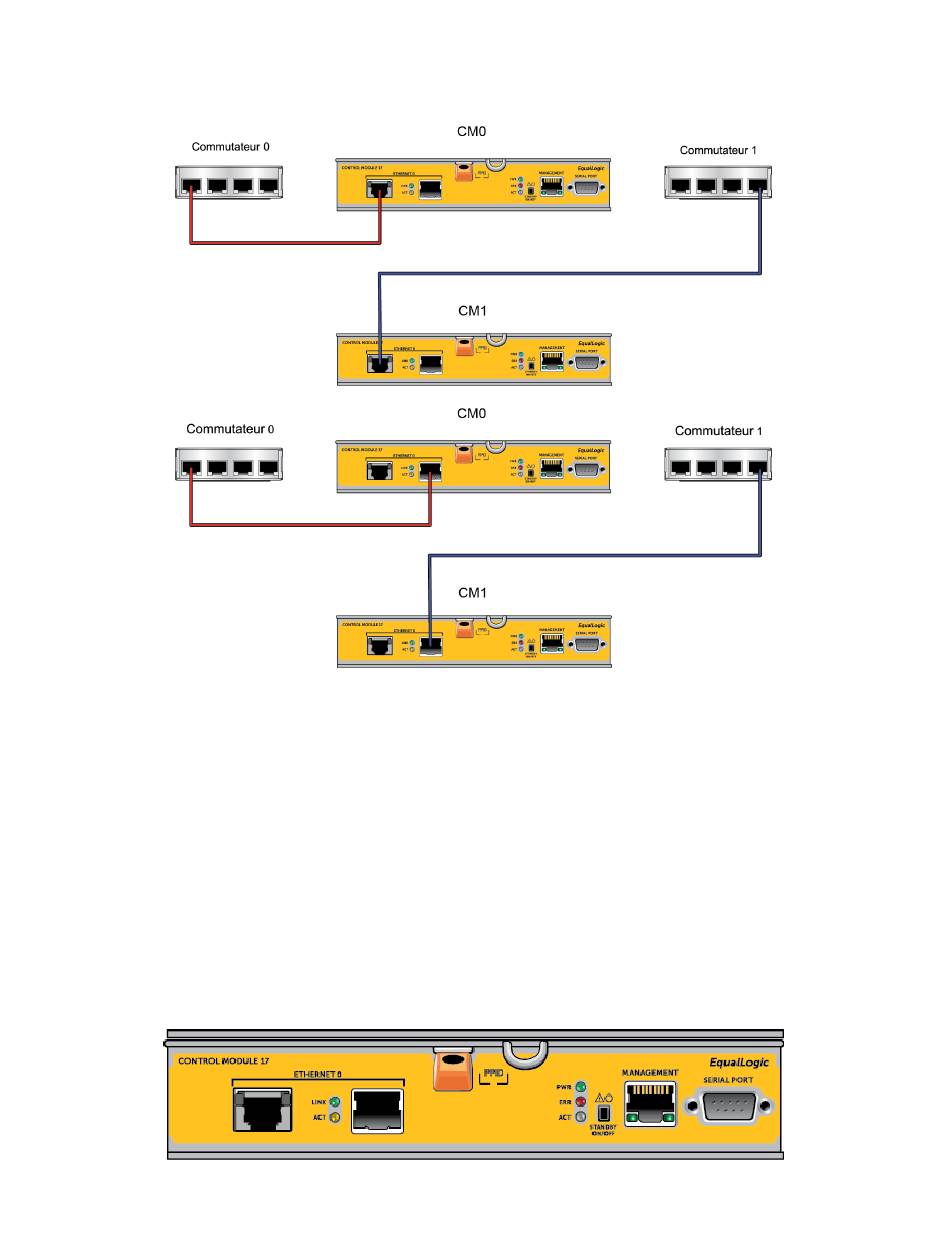

Figure 14 : Configuration réseau recommandée pour la prise en charge du basculement vertical
si un port réseau est disponible pour le basculement sur l'un ou l'autre des modules de contrôle mais
Remarque :
qu'il n'est pas utilisé, ses voyants ne sont pas allumés.
Interprétation des voyants du module de contrôle
Les modules de contrôle comportent les voyants suivants :
•
Les ports Ethernet et le port de gestion comportent chacun deux voyants indiquant l'état et l'activité du port.
•
Au-dessous du loquet de dégagement se trouve une colonne de trois voyants indiquant l'état de l'ensemble du
module de contrôle.
Figure 15 : Voyants du module de contrôle
