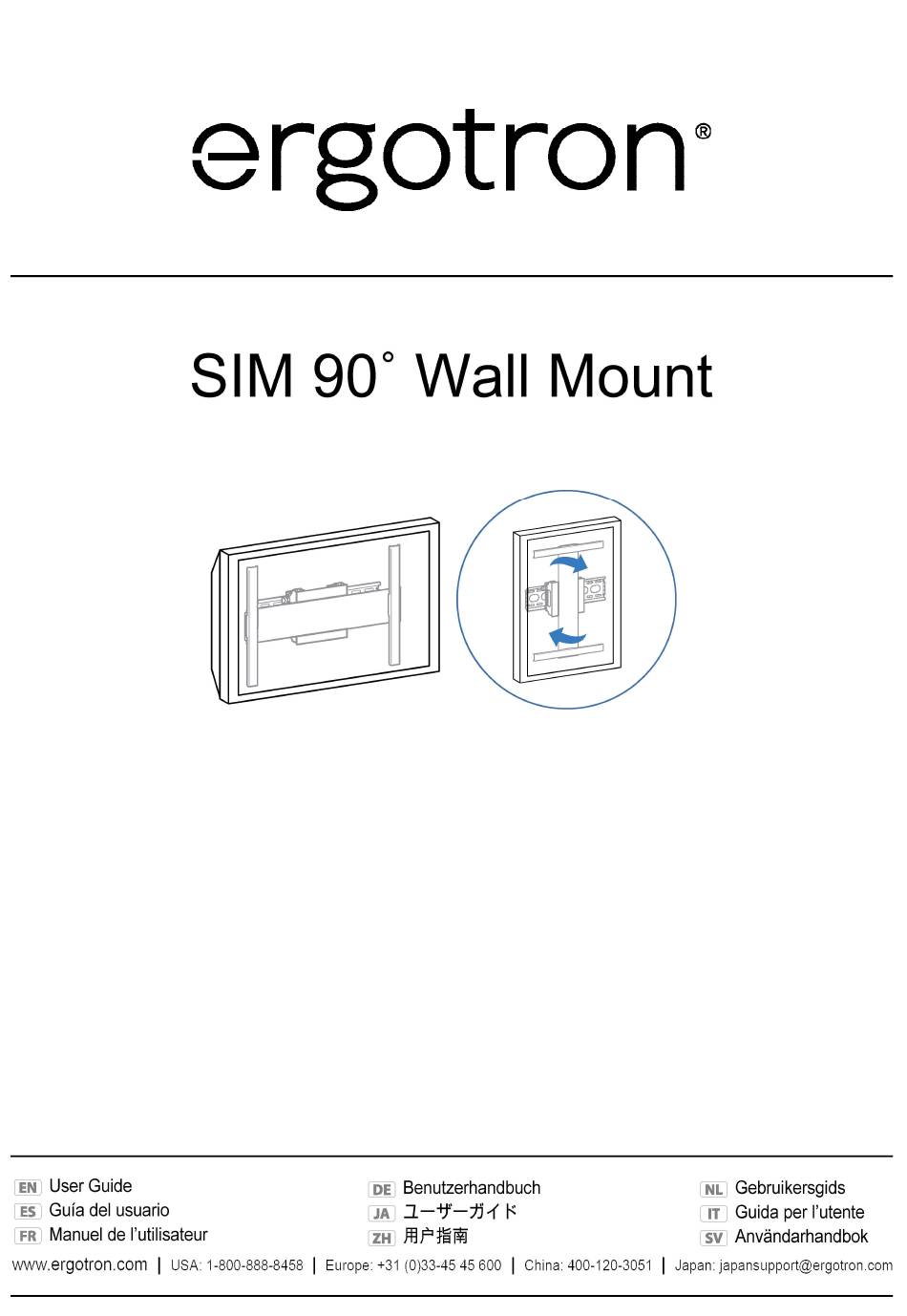

- Page 1 SIM 90˚ Wall Mount User Guide Benutzerhandbuch Gebruikersgids Guía del usuario ユーザーガイド Guida per l’utente Manuel de l’utilisateur 用户指南 Användarhandbok 1 of 13 888-60-508-W-00 rev. E • 12/20...
- Page 2 M4x20mm 5.1(ID) x 10(OD) x 6mm M4x40mm 8.1(ID) x 16(OD) x 6mm M5x20mm M5 x 16mm M5x40mm 5.1(ID) x 10(OD) x 18mm M6x20mm M4 x 6mm M5 x 18mm 8.1(ID) x 16(OD) x 24mm M6x45mm M4 x 10mm M5 x 18mm 5.3(ID) x 16(OD) x 1.0mm M8x25mm 6.3(ID) x 14(OD) x 1.0mm...
- Page 3 CPU must be a VESA compliant Thin Client CPU 3 of 13 888-60-508-W-00 rev. E • 12/20...
- Page 4 木 コンクリート 木质 水泥质 나무 콘크리트 Ø 3/8" (10 mm) Ø 3/16" (5 mm) 警告: 壁の構造は、取り付け器具の 4 倍の重量を支えられるだけの強度が必要です。この基準を満たさない壁表面に取り付けると、怪我および/または物的損害につな がる不安定かつ危険な状態となりかねません。特定用途についてこの問題が懸念される場合は、建築専門家にご相談ください。 承梁板安装说明水泥质 第14页安装设备的总重量安装到未达该标准的墙面可能导致不稳固、不安全的情况，最终导致人员及或财产受害。关于您的具体情况，如果您有 什么疑问，请咨询建筑专业人士。 경고: 벽 구조가 설치된 장비 총 중량의 4배를 지지할 수 있는지 확인하십시오. 이 기준을 충족하지 않는 벽 표면에 장착하면 불안정하고 안전하지 않은 상태가 되어 부상을...
- Page 5 木 木质 나무 Stud Finder Localizador de largueros de madera Stud Finder Auswahl von Montagematerial Positiebepaler balken Rilevatore di montanti スタッド ファインダー 螺栓探测器 스터드 파인더 Ø 3/16" (5 mm) 5 of 13 888-60-508-W-00 rev. E • 12/20...
- Page 6 コンクリート 水泥质 콘크리트 Ø 3/8" (10 mm) 警告: マウントホールは、最低でも 3-1/8” (80mm) の深さがあり、モルタルやその他の装材ではなくコンクリート内に位置している必要があります。万一下穴近辺のコ ンクリートが不安定である場合、全てのアンカーがコンクリートに完全に挿入されるようにマウントホールの位置を変更します。アンカーがコンクリートにしっかり設 置されていない場合は該当する重量を支えることができず、怪我および/または物的損害につながる不安定かつ危険な状態となりかねません。特定の状況についてこの 問題が懸念される場合は、建築専門家にご相談ください。 警告：安装孔至少3-1/8” (80mm) 深，并且必须位于硬水泥，而不是灰泥或覆盖材料。如果您钻孔钻到不是硬水泥区域，要重新定位安装孔，至 锚拴能够完全嵌入硬水泥中 没有完全嵌入的锚拴无法支撑物体的重量，会导致不稳定、不安全的情况，最后造成人员及或财产的伤害。咨询建筑专业人士，如果对您具体的情况有什么疑惑。 경고: 설치 구멍은 모르타르나 마감재가 아닌 단단한 콘크리트에 최소 80mm (3-1/8”) 깊이로 뚫려 있어야 합니다. 단단하지 않은 콘크리트에 드릴로 구멍을 뚫을 경우 두 앵커를...
- Page 7 M8 x 80mm CAUTION: DO NOT OVERTIGHTEN SCREWS! For solid concrete applications, torque screws to 60 in-lbs (6.8 N m). Screws must be fully seated in order to support applied load! The minimum torque for screws in solid wood studs is 60 in-lbs minimum (6.8 N m)while the maximum torque is 82 in-lbs (9.3 N m). Cuidado:: ¡...
- Page 8 M5 x 16mm 8 of 13 888-60-508-W-00 rev. E • 12/20...
- Page 9 M6x20mm 5.1(ID) x 10(OD) x 6mm M4x20mm M6x45mm 8.1(ID) x 16(OD) x 6mm M4x40mm 5.3(ID) x 16(OD) x 1.0mm M5x20mm M8x25mm 5.1(ID) x 10(OD) x 18mm 6.3(ID) x 14(OD) x 1.0mm M5x40mm 8.1(ID) x 16(OD) x 24mm M8x50mm To ensure screws have the minimum thread engagement in the display, tighten screws with at least six, full, 360° revolutions. 注意: 調節ネジは締めすぎないようにしてください。強く締め...
- Page 10 M4 x 6mm 10 of 13 888-60-508-W-00 rev. E • 12/20...
- Page 11 M4 x 10mm 11 of 13 888-60-508-W-00 rev. E • 12/20...
- Page 12 M5 x 18mm M5 x 18mm 5-sided wrench llave pentagonal Clef Allen Inbusschlüssel 5-kantige sleutel Chiave a 5 lati 5 角レンチ 5角扳手 5면 렌치 Follow these instructions to tighten or loosen tension. Siga estas instrucciones para ajustar o afl ojar la tensión. Suivez ces instructions pour desserrer ou resserrer la tension.
- Page 13 For Warranty visit: www.ergotron.com/warranty For Service visit: www.ergotron.com For local customer care phone numbers visit: http://contact.ergotron.com Para acceder a la última versión de la Guía de instalación para el usuario, ingrese a www.ergotron.com Para Garantía, visite: www.ergotron.com/warranty Para servicio, visite: www.ergotron.com Para conocer los números telefónicos locales de atención al cliente, visite: http://contact.ergotron.com...
