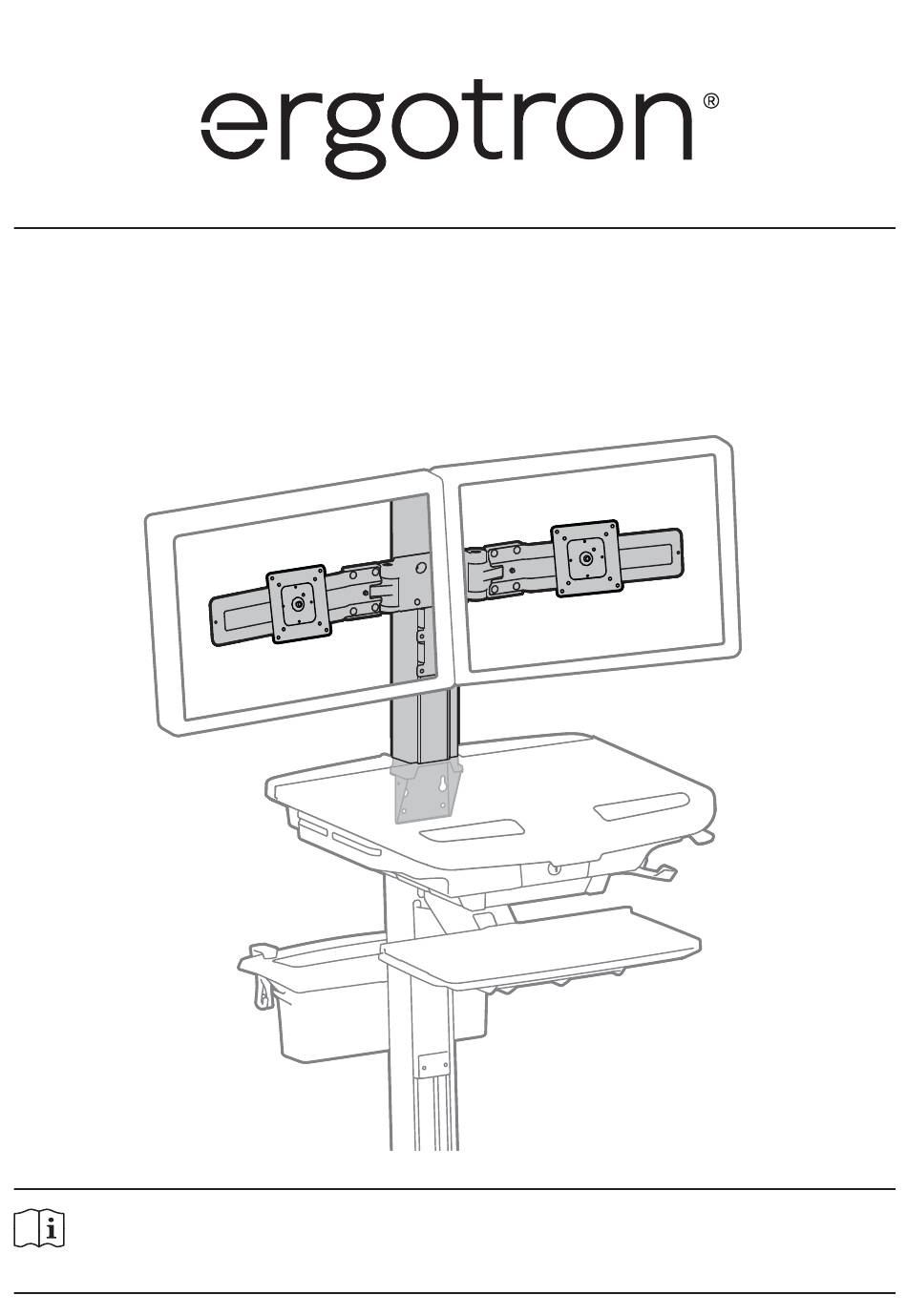

StyleView HD Monitor Accessory Includes Constant Force ™ Technology Français Pour la dernière version du Guide d’installation de l’utilisateur, visitez : www.ergotron.com. English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语 www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
Examen des Symbole Mot signal Niveau de danger symboles de danger Une REMARQUE indique des informations importantes REMARQUE destinées à vous aider à mieux utiliser de ce produit. Ces symboles avertissent les utilisateurs de conditions de sécurité nécessitant leur La mention ATTENTION indique la possibilité de dom- attention.
Caractéristiques et spécifi cations Poids de l'écran : 7 lbs. - 12 lbs. (3.1 kg - 5.4 kg) 7 lbs. - 12 lbs. (3.1 kg - 5.4 kg) Le poids total des écrans fi xés doit être compris entre 14 lb et 24 lb (6,2 kg et 10,8 kg) ATTENTION : NE PAS DÉPASSER LA CAPACITÉ...
Page 4
Composants M6 x 19mm M4 x 10mm M4 x 10mm M4 x 5mm M4 x 8mm M4 x 10mm M3 x 6mm Outillage requis 10mm 4 of 12 888-98-028-W-01 rev. H • 08/19...
Page 5
Retirer le bras ou le pivot de l'écran LCD REMARQUE : Retirer le fi l de terre et la rondelle en étoile si le modèle en possède. 5 of 12 888-98-028-W-01 rev. H • 08/19...
Page 6
Fixer le dispositif de levage REMARQUE: Si vous avez retiré le fi l de REMARQUE: Il est possible que votre terre et la rondelle en étoile, refi xez-les (voir chariot StyleView possède un autre illustration) point de connexion à la terre. Les deux points sont un moyen de con- nexion possible.
Page 7
Fixer la barre transversale au dispositif de levage M6 x 19mm Fixer les écrans au pivot FACULTATIF : insérez la vis d'arrêt pour verrouiller la rotation M4 x 8mm portrait/paysage de l'écran. 0° M4 x 10mm M4 x 10mm 2.0˚ 7.5˚ 7 of 12 888-98-028-W-01 rev.
Page 8
Faire glisser les pivots sur la barre transversale Faire glisser les pivots sur la barre transversale M4 x 5mm 8 of 12 888-98-028-W-01 rev. H • 08/19...
Page 9
Fixer les fi ls de terre M3 x 6mm Fixer les câbles de l'écran grâce aux attaches de câble REMARQUE : Laissez suffi samment de mou dans le cordon pour permettre au mouvement de haut en bas de se faire sur toute la hauteur. Attention : Pour éviter de risquer de pincer les câbles, il est important de suivre les instructions d’acheminement des câbles de ce manuel.
Page 10
Étape de réglage Important ! Vous devez ajuster le produit une fois l’installation terminée. Assurez-vous que l’équipement est correctement installé sur le produit avant de procéder aux ajustements. Ce produit doit pouvoir être déplacé sans diffi culté sur toute la plage de mouvement et rester immobilisé à l’endroit où il est réglé. Si le mouvement est trop facile ou trop diffi...
Page 11
Monter et descendre les écrans. Augmenter la force de levage Si le poids installé est trop lourd ou si le produit ne reste pas en place une 10mm fois soulevé, vous devez augmenter la force de levage : Réduire la force de levage Si le poids installé...
Page 12
Pour la garantie, visitez: www.ergotron.com/warranty Pour le service client, visitez: www.ergotron.com Pour les numéros de téléphone du service client local, visitez : http://contact.ergotron.com REMARQUE : Lorsque vous contactez le service à la clientèle, veuillez donner le numéro de série. ™...
