3. Aperçu et technique de raccordement des modules E/S
Bloc de connexion

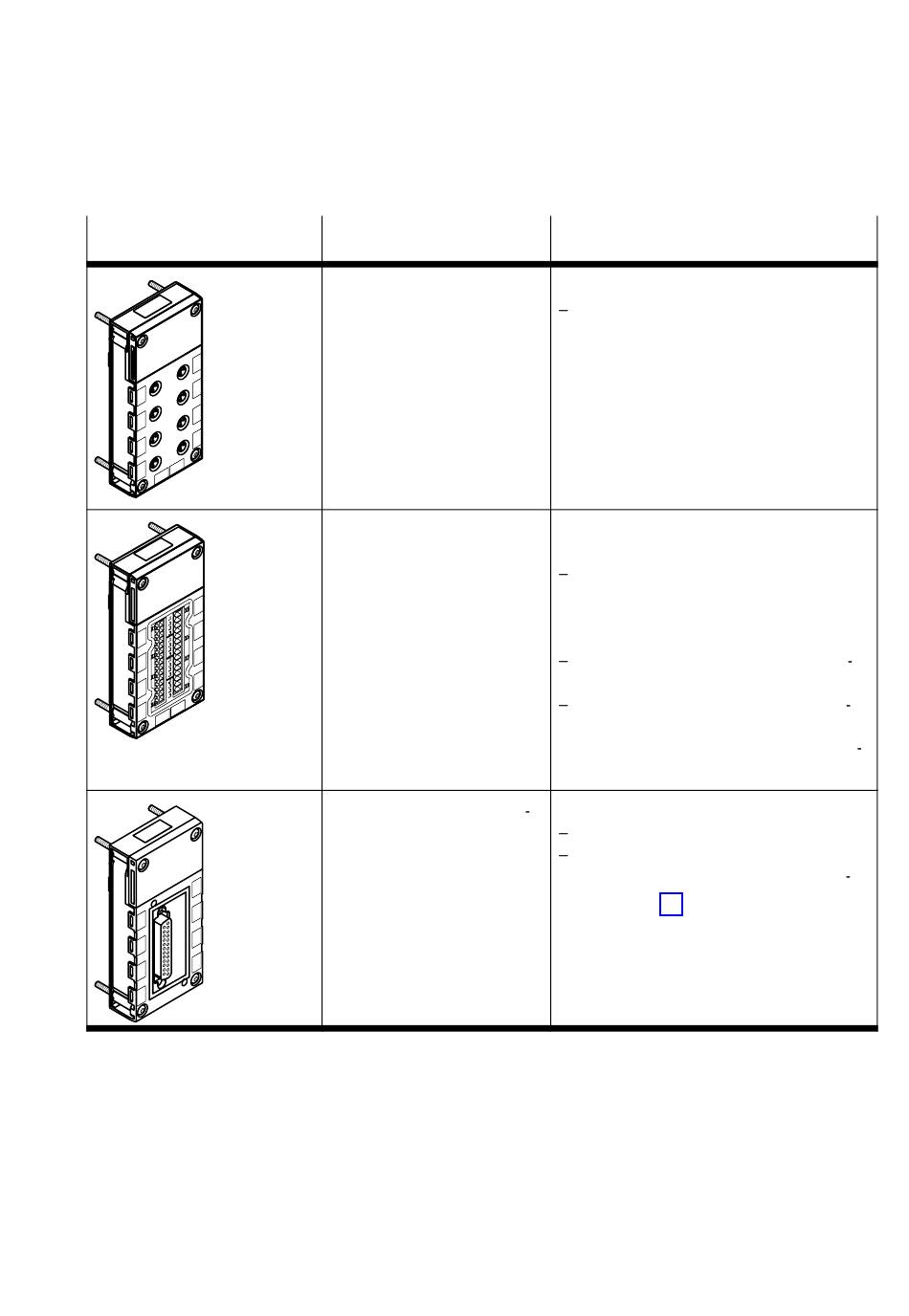

Tab. 3/2 : Technique de raccordement − Partie 2
Festo P.BE−CPX−EA−FR fr 0705f
Type
CPX−AB−8−M8−4 broches
CPX−AB−8−KL 4 broches
CPX−AB−1−SUB−BU 25 bro
ches
Description
8 connecteurs femelles M8 à 4 pôles
Indice de protection IP 65/IP 67
2 blocs de jonction à 16 pôles
(4 x 4 pôles)
Indice de protection IP 20
Indice de protection IP65/IP67 avec
cache AK−8KL et kit de raccords
VG−K−M9
Possibilité de relier chaque conduc
teur à la borne à ressort
Raccordements formant respective
ment des groupes de quatre, chaque
groupe disposant d'une terre du sys
tème.
1 connecteur femelle SUB−D à 25 pôles
Indice de protection IP 20
Avec connecteur de type SD−SUB−
D−ST25 : IP 65/IP 67 (voir Accessoi
res, annexe A.10)
3−5
