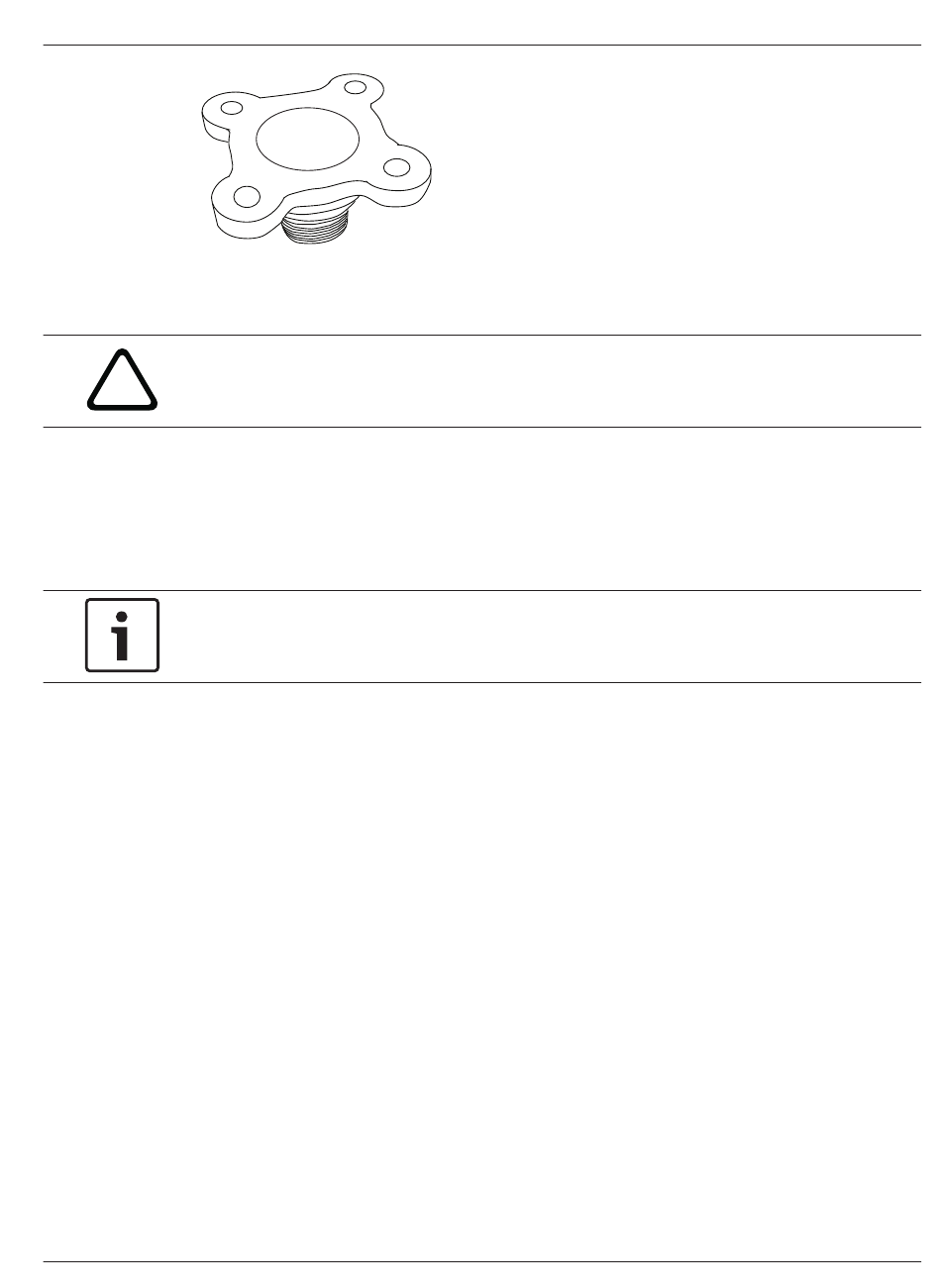

Figure 10.1: Marquage des trous de bride
2.
Attention!
Tous les fils destinés aux applications d'installation doivent être acheminés via un passage de
!
câbles avec mise à la terre.
3.
4
4
Remarque!
Les éléments de boulonnerie et la surface de montage doivent pouvoir supporter une charge
maximale de 11,33 kg.
4
Bosch Security Systems
Percez les quatre (4) trous aux endroits repérés (vis non fournies) ; utilisez des vis d'une
longueur minimale de 10 mm.
Percez un cinquième trou (de 20 mm maximum) au centre des quatre trous destinés à la
fixation de la bride. Ce trou servira à acheminer les câbles dans le support.
Choisissez une longueur de tube de 200 mm ou de 300 mm ; ou assemblez les deux (2)
tubes à l'aide du coupleur intégré pour porter la longueur à 505 mm.
Installation extérieure : vissez le joint torique de 2,89 mm (diamètre interne) par
1,78 mm (diamètre) (élément 1, ci-dessous) sur la vis de sécurité.
Introduisez les câbles dans le tube en passant par la bride.
Installation d'un support de montage sur tube et d'une caméra | fr
