26
fr | Installation d'un support de montage sur tube et d'une caméra

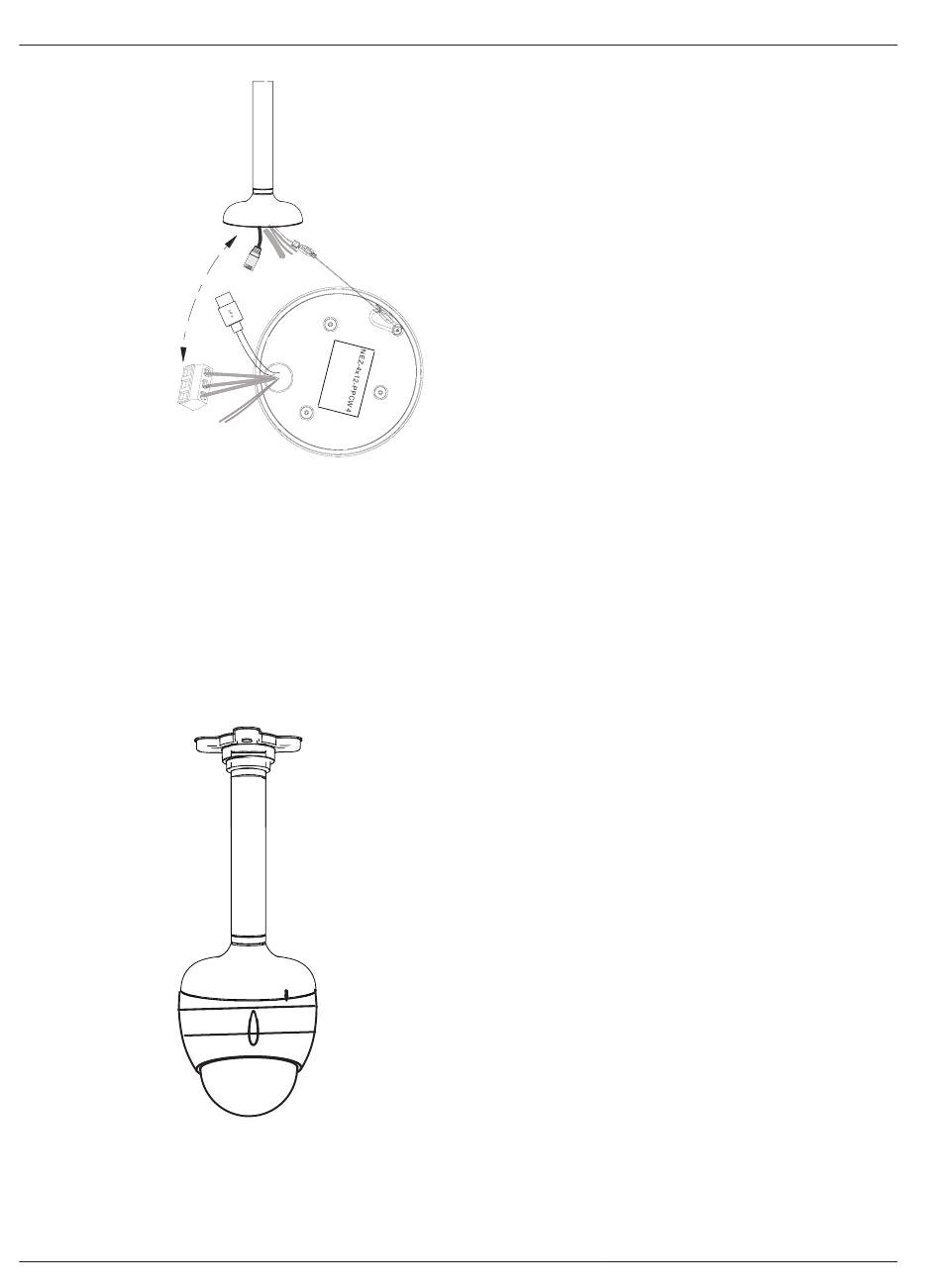

Figure 10.5: Connexion des câbles
1.
2.
3.
4.
5.
Figure 10.6: Caméra installée dans un montage sur tube
Voir également
–
2015.07 | 1.1 |
Déverrouillez la vis de blocage de sécurité à la base de l'unité à l'aide du tournevis Torx
T10 (article 2 dans la figure ci-après).
Faites pivoter la caméra d'environ 15 degrés dans le sens des aiguilles d'une montre afin
de la fixer solidement (article 1 dans l'illustration ci-après).
Resserrez la vis de blocage de sécurité à l'aide du tournevis Torx T15 (article 2 dans la
figure ci-après).
Vérifiez que le caisson est bien connecté électriquement à la terre.
Retirez la feuille de protection en plastique de la sphère. L'installation est terminée.
Connexion, Page 27
Installation Manual
AUTODOME IP 4000 HD
Bosch Security Systems
