Fixer l'ensemble à l'aide du matériel de fixation fourni 4.31C):
vis à tête bombée M12x55 (fig. 4.31H).
−
rondelles à ressort dentées Ø M12 (fig. 4.31G).
−
rondelles d'arrêt lisses Ø M12 (fig. 4.31F).
−
•
Serrer les vis à tête bombée en leur appliquant un moment de serrage de 35 Nm.
4.4.3.7 Tableaux moyenne tension (1.250 A) composés de trois (ou d'un autre
nombre impair de) cellules
Pour les tableaux moyenne tension où trois (ou un autre nombre impair de) cellules
doivent être reliées au moyen des doubles jeux de barres, on montera le deuxième double
jeu de barres graduellement sur le premier double jeu de barres, le quatrième double jeu
de barres graduellement sur le troisième double jeu de barres, etc.
Dans la dernière cellule (cellule terminale) il y aura lieu de monter une pièce obturatrice
sous chacune des barres. Ce procédé s'applique à tous les tableaux de moyenne tension
dont le nombre de cellules est impair (et donc dont le nombre de jeux de barres est pair).
H
C
G
F
D
E
4.4.3.7.1 Préparatifs
Veiller à ce que l'ensemble du tableau moyenne tension soit hors tension.
4-26
I
C
G
F
A
D

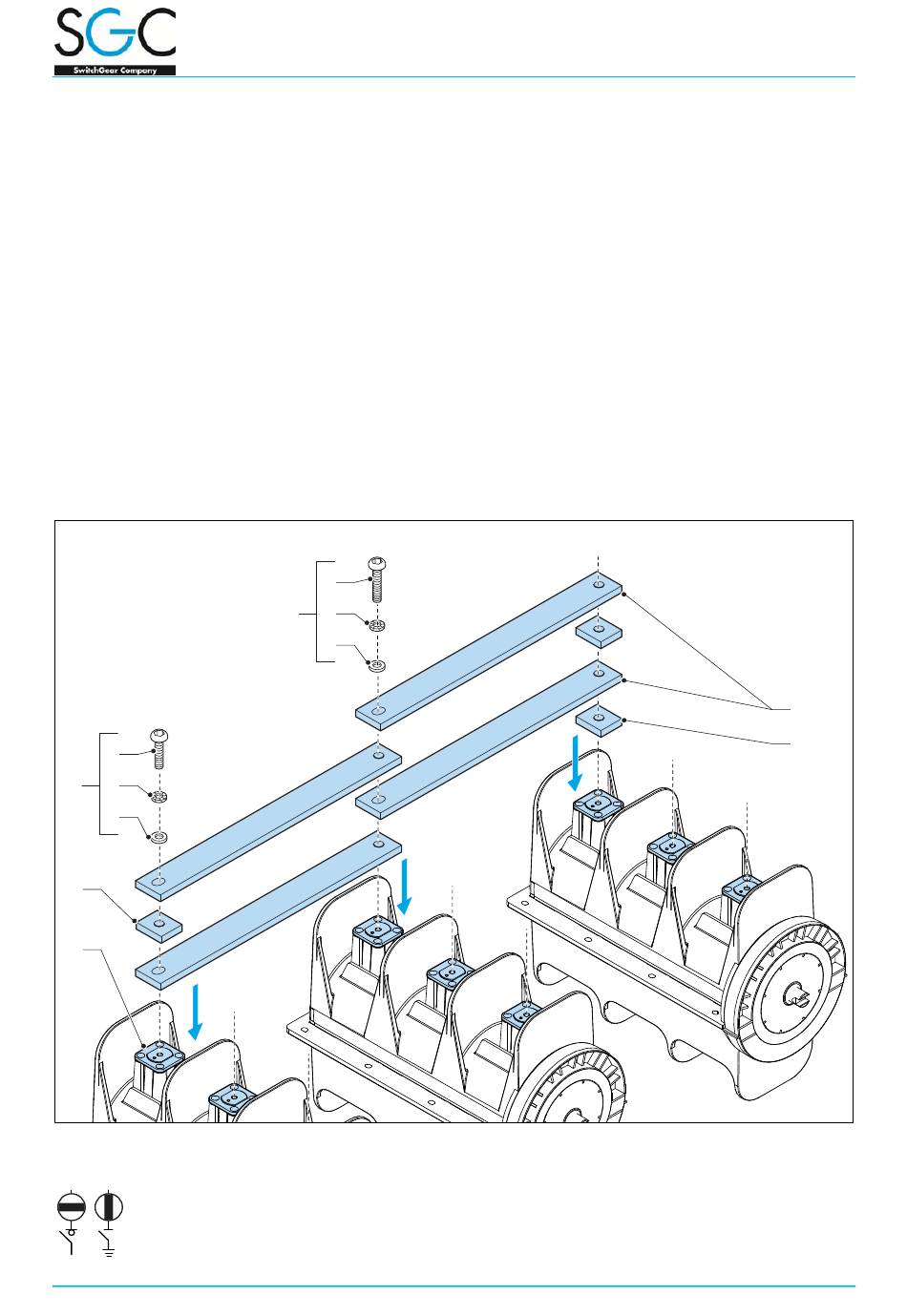

4.32
DW602211
