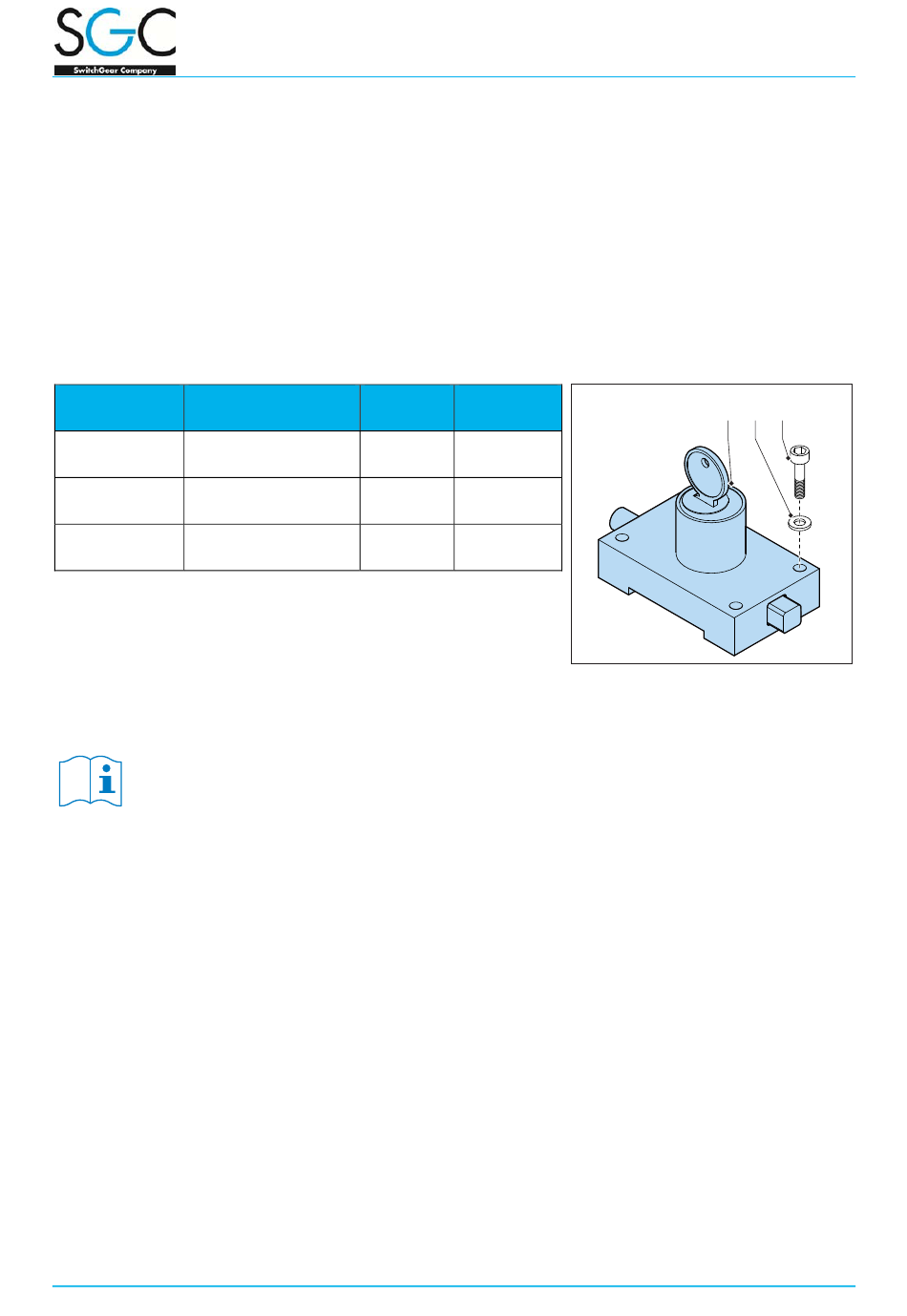

9.2.4.3 DA-M - Verrouillages à clé sur l'interrupteur/le sectionneur de MALT
Pour le montage des deux verrouillages à clé sur l'interrupteur et/ou le sectionneur de
MALT du mécanisme d'entraînement DA-M, le kit standard de montage suffit, par
interrupteur.
L'exemple ci-dessous traite le montage des verrouillages à clé sur l'interrupteur. Le
montage se fait identiquement à celui des verrouillages à clé sur le sélectionneur de
MALT.
•
Voir le tableau ci-dessous.
réf.
de
description
commande
OP100000
Serrure
avec clé
GR040922
vis cylindrique DIN
912 M5x25
GR041705
bague de sécurité
de contact Ø M5
9.2.4.3.1 Instructions de montage
Pour les travaux de préparation et de finition, voir respectivement : « Préparatifs
du montage » et « Dernier contrôle et mise en service »
9-28
quantité n° de pos.
Ronis,
2
fig. 10.50A
8
fig. 10.50B
8
fig. 10.50C
A C B
10.50
DW602211
