9.1.4.6.2 Instructions de montage
Pour les travaux de préparation et de finition, voir respectivement : « Préparatifs
du montage » et « Dernier contrôle et mise en service »
•

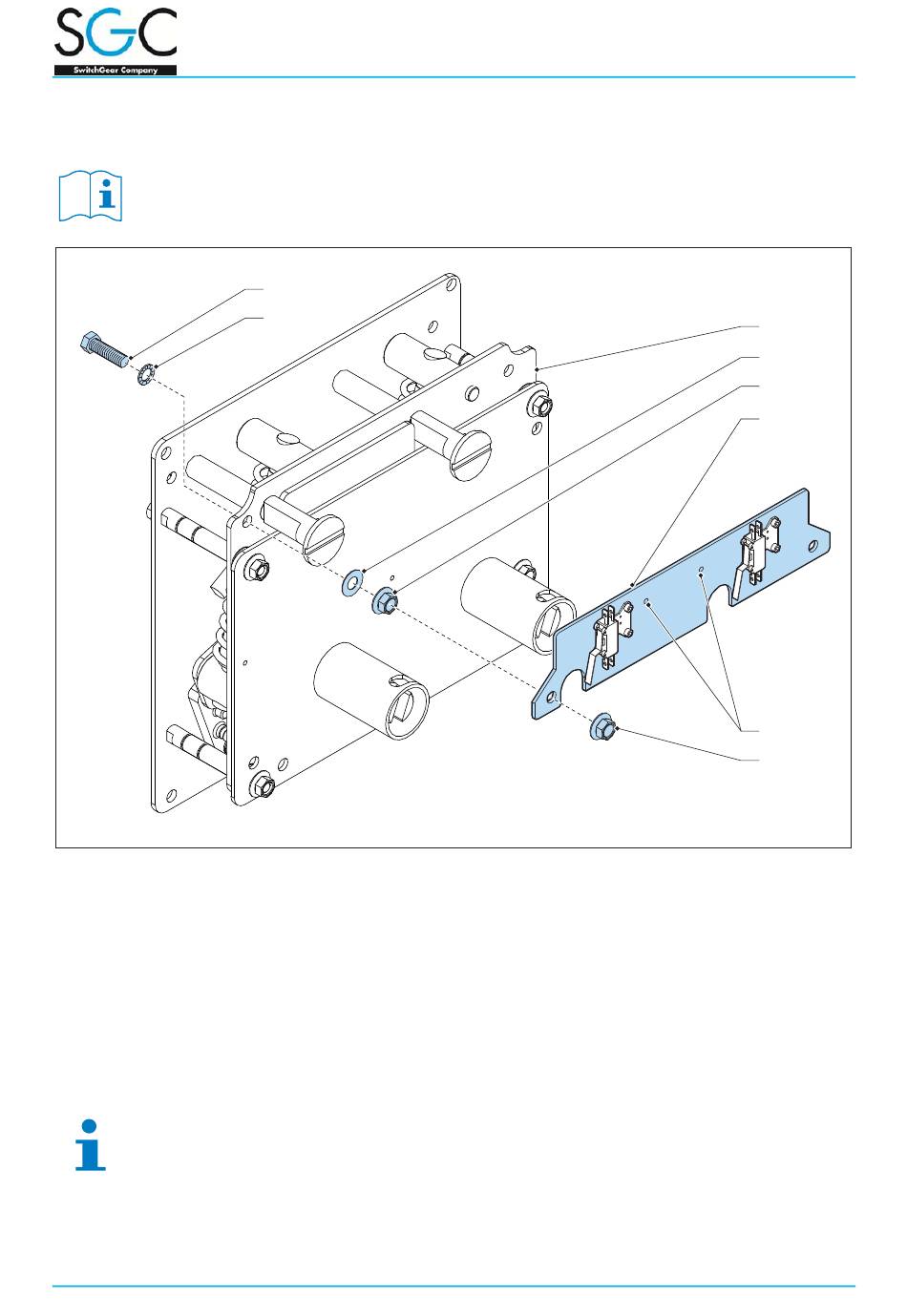

Placer les boulons taraudés à six pans (fig. 10.04E) avec les rondelles à ressort
dentées (fig. 10.04D) dans les trous de la plaque avant (fig. 10.04F).
•
Glisser les rondelles d'arrêt lisses (fig. 10.04C) par-dessus les embouts filetés.
•
Monter un écrou à six pans sur chaque embout fileté (fig. 10.04B) et serrer bien les
écrous à six pans.
•
Placer la plaque de montage (fig. 10.04A) avec les contacts auxiliaires par-dessus les
embouts filetés.
•
Fixer l'ensemble en serrant un second écrou à six pans sur chaque embout fileté (fig.
10.04 B).
Grâce aux deux trous (G) présents dans la plaque de montage, il est possible de
monter facilement un rail DIN sur lequel on peut fixer une barrette à bornes.
DW602213
E
D
F
C
B
A
G
B
10.04
9-15
