4.4.3.4 Tableaux moyenne tension (800 A) composé de trois (ou autre nombre
impair de) cellules
Pour les tableaux moyenne tension où trois (ou autre nombre impair de) cellules doivent
être reliées au moyen de jeux de barres, on montera le deuxième jeu de barres sur le
premier jeu de barres, le quatrième jeu de barres sur le troisième jeu de barres, etc.
Dans la dernière cellule (cellule terminale) il y aura lieu de monter un bloc de calage sous
chacune des barres. Ce procédé s'applique à tous les tableaux moyenne tension dont le
nombre de cellules est impair (et donc dont le nombre de jeux de barres est pair).
H
C
G
F
E
4.4.3.4.1 Préparatifs
Veiller à ce que l'ensemble du tableau moyenne tension soit hors tension.
4.4.3.4.2 Instructions de montage
Pour le contenu de ce kit, voir le tableau.
•

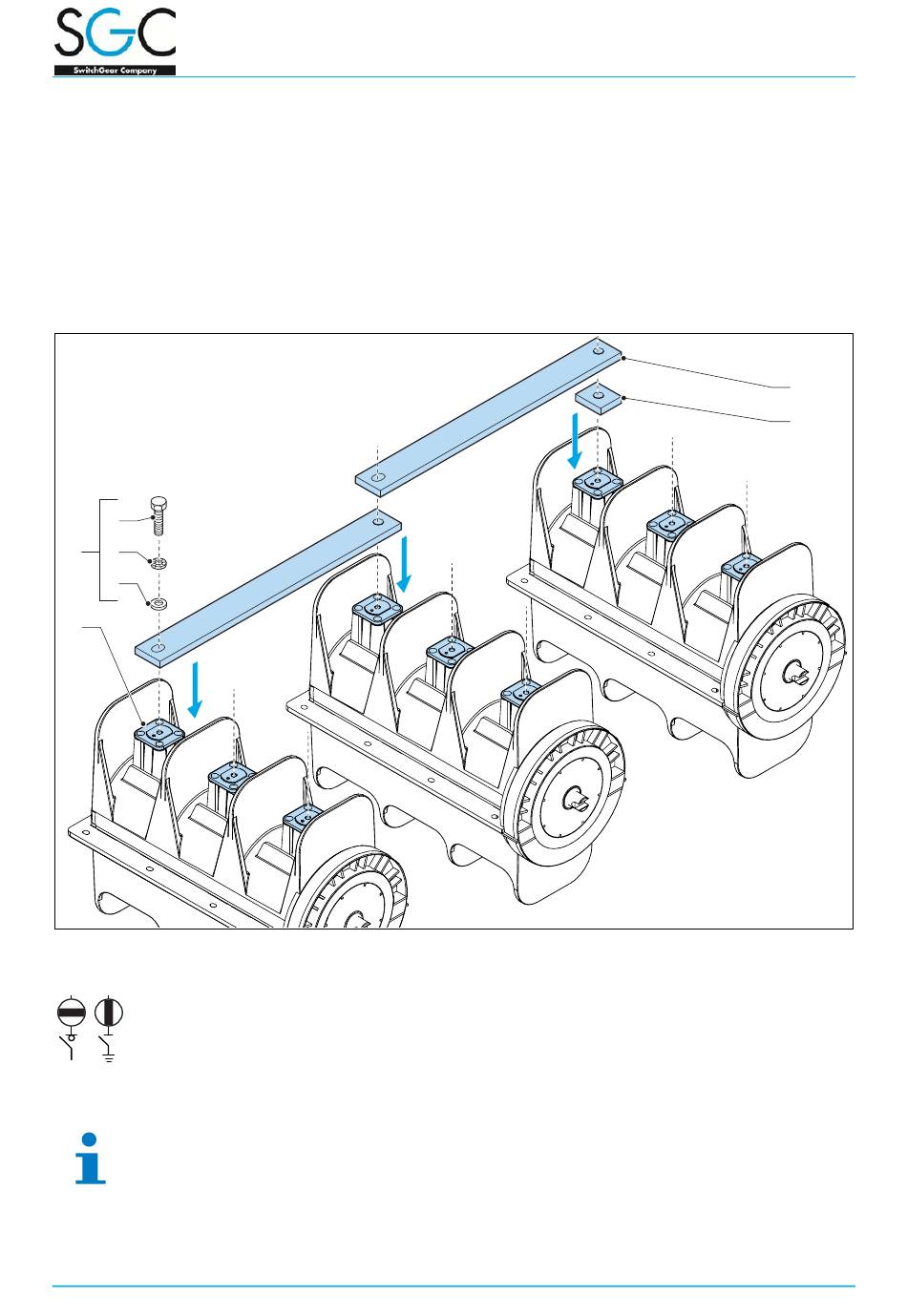

Placer les barres (fig. 4.12A) et les blocs de calage (fig. 4.12D) sur les contacts Cu
(fig. 4.12E) des interrupteurs-sectionneurs.
4-22
A
D
4.12
DW602211
