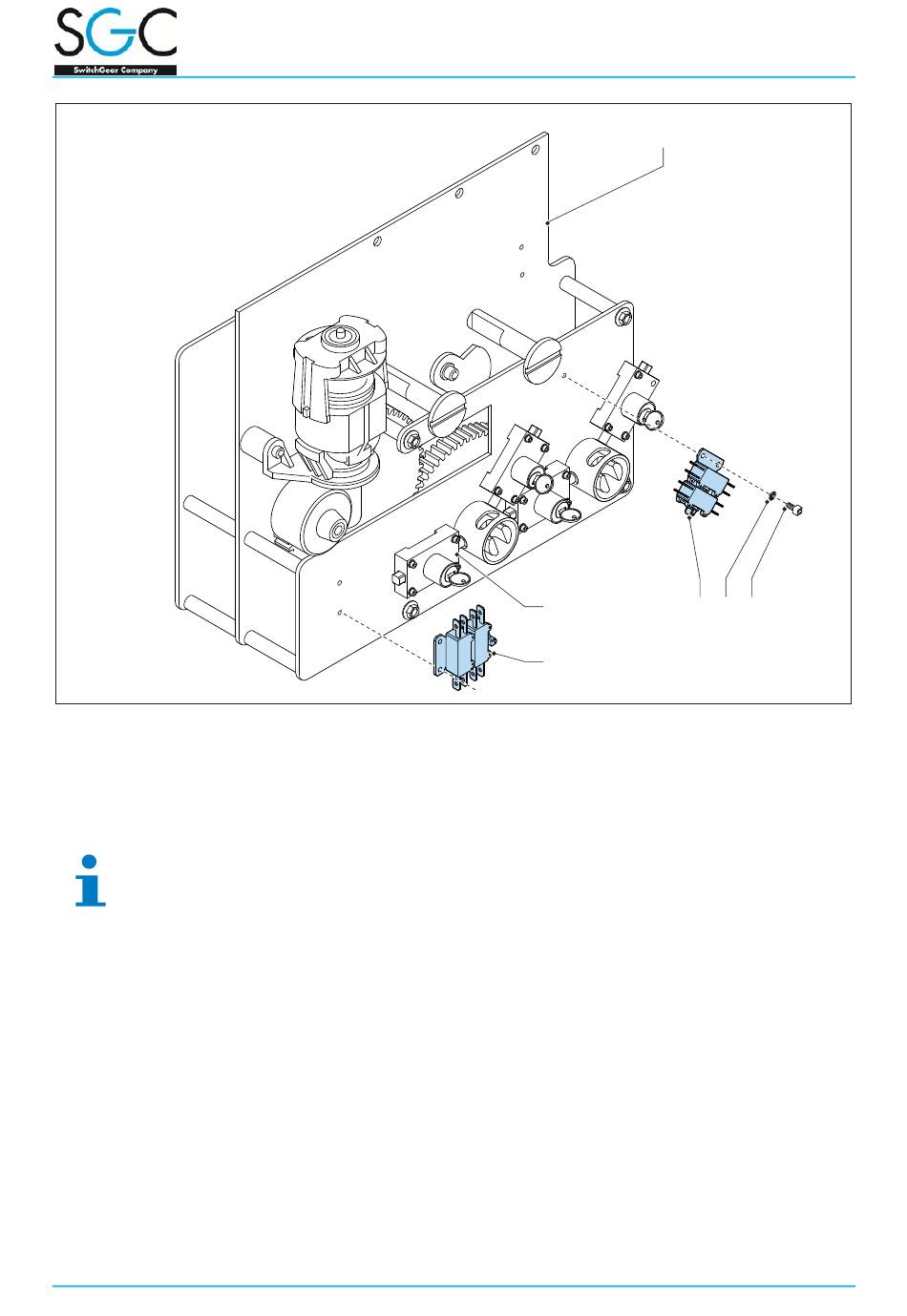

Monter la plaque porteuse avec les contacts auxiliaires (fig. 10.08A) à l'aide des vis
cylindriques (fig. 10.08B) et les rondelles à ressort dentées (fig. 10.08C) sur la plaque
avant
Pour cela, la plaque avant est pourvue de trous.
En cas de verrouillages à clé (fig. 10.08E) sur l'interrupteur, il faut toujours
monter un contact auxiliaire.
9.1.4.6 Contact(s) auxiliaire(s) DA sur l'interrupteur/le sectionneur de MALT
Pour le montage de contacts auxiliaires sur l'interrupteur et/ou le sectionneur de MALT du
mécanisme d'entraînement DA, plusieurs kits de montage sont disponibles.
La composition de ces kits de montage varie en fonction de facteurs comme :
nombre de contacts auxiliaires commandés
−
modèle (gauche ou droit) des contacts auxiliaires
−
type de contact auxiliaire (tige ou roue)
−
Dans tous les cas, les contacts auxiliaires sont déjà prémontés sur la plaque porteuse.
DW602213
E
A
(fig.
D
A
C B
10.08
10.08D).
9-13
