Vérifiez que le passage du gaz n´est pas ouvert avant de continuer l´opération.
f) Retirez toutes les commandes de valvule (situées sur le côté droit de la rôtissoire) en tirant sur eux vers
dehors.
g) Retirez toutes les vis qui fixent le cache de commandes et retirez le cache.
h) Retirez les écrous (15) et (9) (Fig 7) du thermocouple que vous voulez changer et retirez le thermocouple.
i) Montez le nouveau thermocouple en procédant inversement à ce qui est expliqué dans le paragraphe
precedent et placez ensuite le cache et les commandes.
Changement d´un brûleur
a)
Déconnectez la rôtissoire du réseau électrique, fermez la clé de passage du gaz.
passage du gaz n´est pas ouvert avant de continuer l´opération.
b) Retirez toutes les commandes de valvule (situées sur le côté droit de la rôtissoire) en tirant sur eux vers
dehors, retirez ensuite les entre-brûleurs supérieur et inférieur correspondants au brûleur que vous
voulez changer.
c) Dévissez toutes les vis qui fixent le cache de commandes et retirez le cache.
d) Retirez toutes les vis qui fixent le cache postérieur et tirez sur lui vers la gauche pour le retirer.

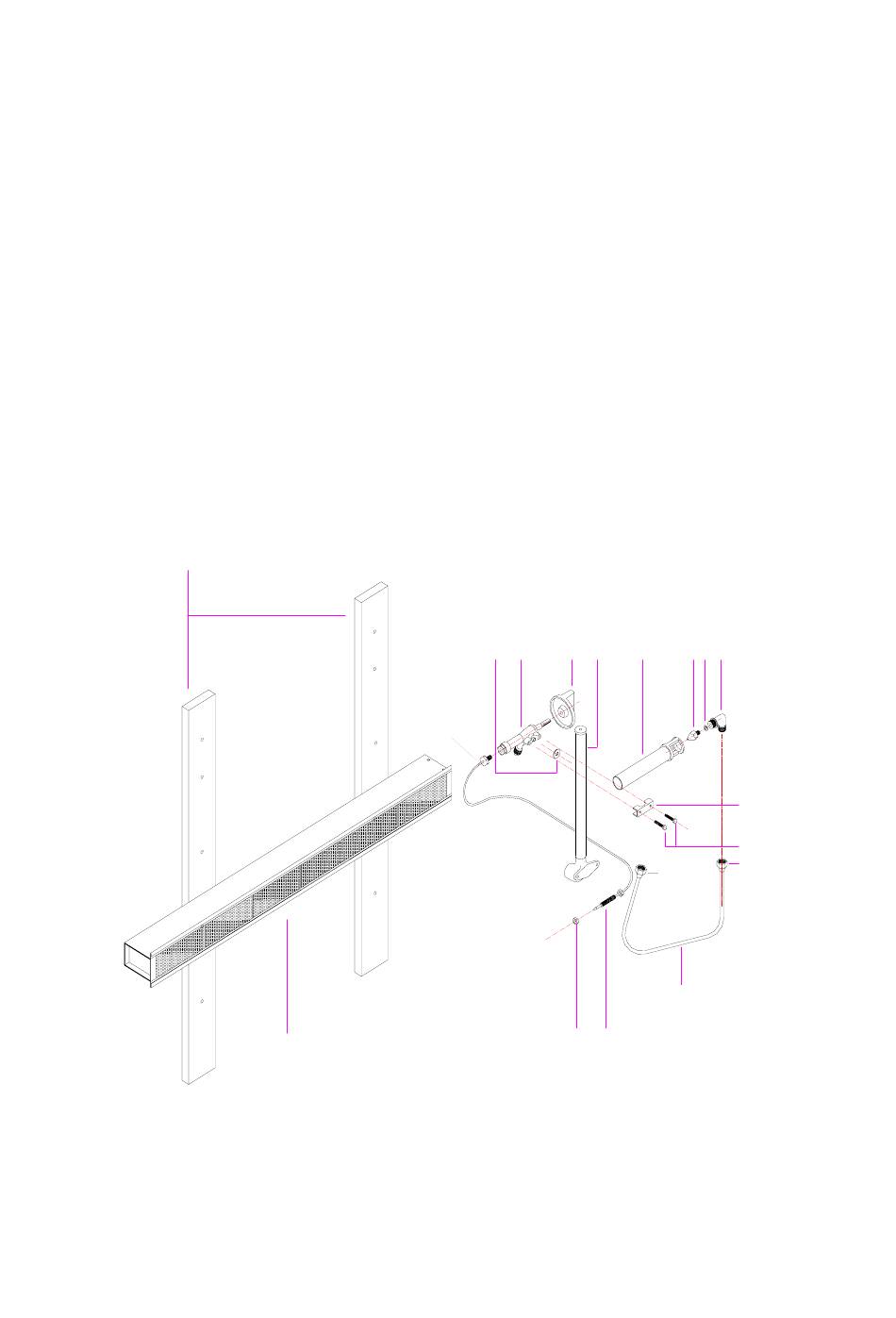

e) Retirez le tube 12 et le thermocouple 13 Fig. 11 correspondant à la valvule du brûleur que vous voulez
changer en retirant les écrous 11 et 14.
f)
Tirez en dehors le coude 8 pour retirer le venturi du brûleur, desserrez tous les écrous qui fixent le
brûleur 16 à son support 17.
g) Retirez le brûleur et fixez le nouveau sur son support.
h) Procédez inversement à ce qui est expliqué dans les pagraphes précédents pour le montage. Verifiez
qu´il n´y a pas de fruites de gaz et placez les caches et n´oubliez pas de régler le minimum du brûleur.
17
15
16
Fig.11
1
2
3
4
5
11
14
13
21
Vérifiez que le
6 7 8
9
10
11
12
