Diamond RVG/2-CM Mode D'emploi page 11

ATTENTION: Ces opérations doivent être réalisées par un technicien agréé
Changement du moteur réducteur.
a) Déconnecter la rôtissoire du réseau électrique, retirer le cache de transmission situé sur le côté gauche de
la
rôtissoire, en dévissant les vis qui le fixent.

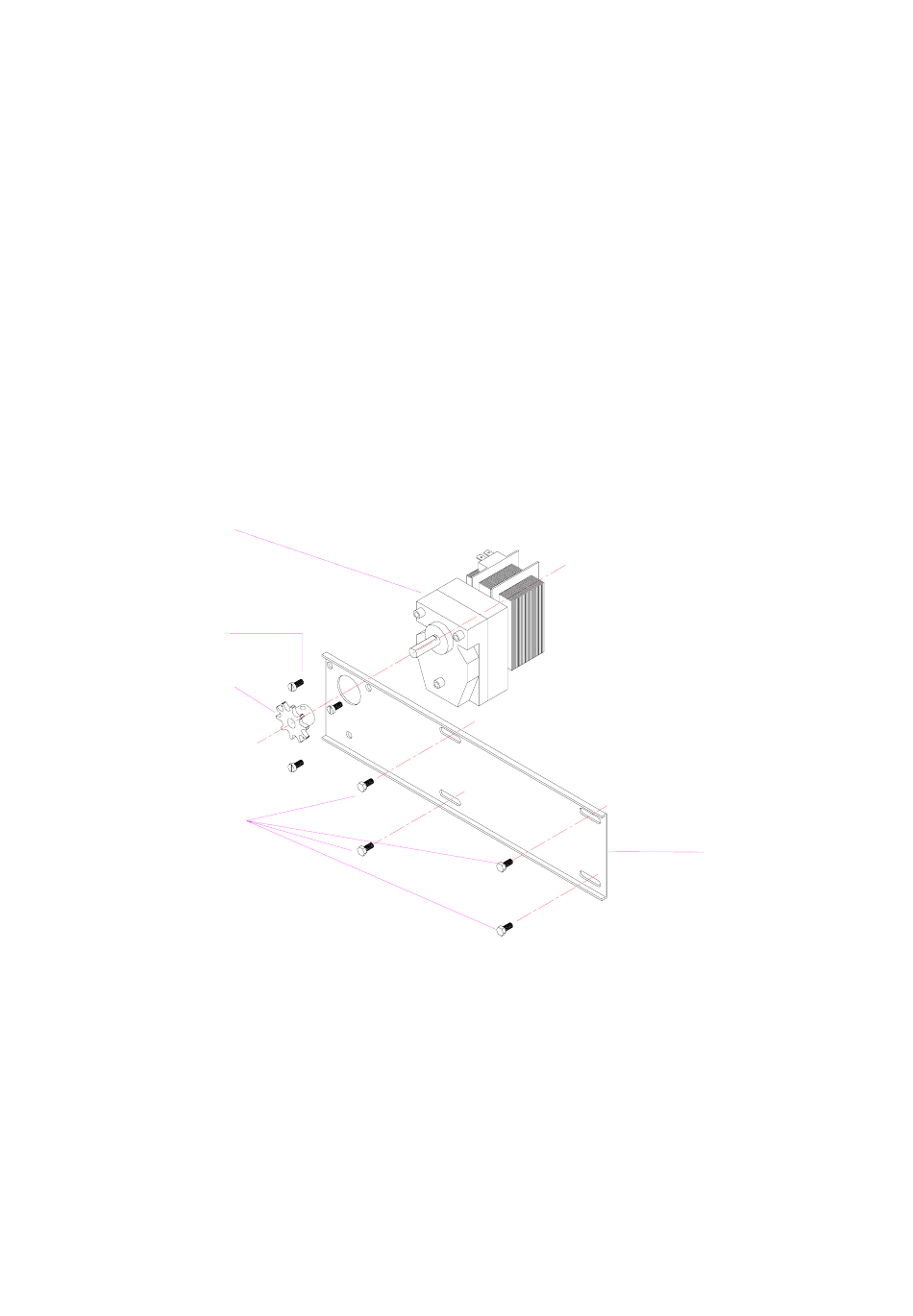

b) Dévisser les vis (4) Fig 10, pour retirer la chaîne qui unit le pignon (3) à l´axe de la première broche.
c) Avec la chaîne retirée oter les vis (4) pour retirer le support de moteur (5) près du moteur réducteur.
d) Dévisser la vis qui fixe le pignon (3) à l´axe du moteur réducteur pour l´enlever de l´axe, dévisser les vis (2)
pour démonter le moteur réducteur du support.
e) Changez le moteur réducteur et procédez inversement pour le montage.
ATTENTION.
La chaîne du moteur quand elle est tendue correctement doit avoir sur la partie centrale
une flexion de 1 cm approximativement. Un excès de tension de la chaîne produit un effort inutile sur le
travail motoréducteur.
Changement d´une valvule.
a) Déconnectez la rôtissoire du réseau électrique, fermez la clé de passe de gaz. Vérifiez que le passage de
gaz n´est pas ouvert de continuer l´opération.
b) Retirez toutes les commandes de valvule (situées sur le côté droit de la rôtissoire) en tirant sur elles vers le
dehors.
c) Retirez toutes les vis qui fixent le cache de commandes et retirez le cache.
d) Retirez le tube (12) Fig 7 en retirant les écrous (11) de la valvule que vous voulez changer, démontez
ensuite le thermocouple de la valvule en otant l´écrou (15).
e) Desserrez entièrement les vis (10) qui près de la bride (9) fixent la valvule à la batterie.
f) Procédez inversement à ce qui est expliqué dans les paragraphes précédents pour monter la nouvelle
valvule et n´oubliez pas de changer le joint (1) par un neuf.
g) Vérifiez qu´il n´y a pas de fuites de gaz, réglez le minimum du brûleur et placez ensuite le cache et les
commandes.
Changement d´un thermocouple
a) Déconnectez la rôtissoire du réseau électrique, fermez la clé de passage du gaz.
CHAPITRE 5
MONTAGE DES PIECES DE RECHANGE
1
2
3
4
Fig.10
20
5
