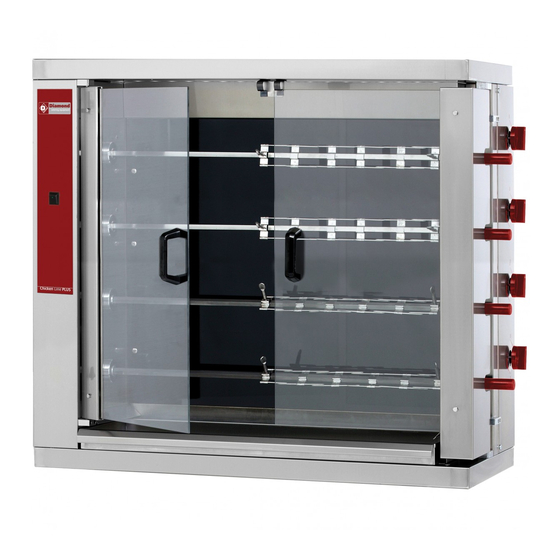

Diamond RVE/4C-CM Mode D'emploi

Electric vertical ovens

Publicité

Liens rapides

03/2017
Mod: RVE/4C-CM
Production code: 800004EV

Publicité

Table des Matières
loading

Sommaire des Matières pour Diamond RVE/4C-CM

  • Page 1 03/2017 Mod: RVE/4C-CM Production code: 800004EV...
  • Page 2 MODE D’EMPLOI ELECTRIC VERTICAL OVENS MOD. RVE/2C-CM RVE/3C-CM RVE/4C-CM RVE/6C-CM RVE/8C-CM...
  • Page 3 INDEX FRANÇAIS Chapitre 1…. DESCRIPTIONS GENERALES Chapitre 2…. EMPLACEMENT Chapitre 3…. DESCRIPTION DES COMMANDES Chapitre 4..CHARGEMENT ET NETTOYAGE Chapitre 5…. INSTRUCTIONS TECHNIQUES D’INSTALLATION ET RÉGULATION Chapitre 6…. MONTAGE DES PIECES DE RECHANGE Appendix A… LISTE RECHANGES Appendix B… SCHÉMAS ELÉCTRIQUES P.44 CHAPITRE 1 DESCRIPTIONS GENERALES INDICATIONS...
  • Page 4: Emplacement

    PORTES VITREES Compren deux feuilles de verre trempé avec des poignées de matériel isolant. Les vitres sont montées sur la partie frontale de votre rôtissoire, leurs fonctions sont de vous protéger de la chaleur pendant le fonctionnement de la rôtissoire ainsi que de protéger la rôtissoire des agents extérieurs. ATTENTION: Essayez de ne pas cogner les vitres ce qui provoquerait la brisure sur le moment ou bien plus tard sans cause apparente.
  • Page 5: Description Des Commandes

    Attention: Avant la mise en fonctionnement de votre rôtissoire vérifiez que la tension coincident avec ceux indiqués sur la plaque de caractéristiques située sur la partie inférieure gauche du frontal de votre rôtissoire. Ne pas déposer ou placer d´objet sur le toit de la rôtissoire et sur les parties latérales qui puisse obstruer les grilles de ventilation.
  • Page 6: Chargement Et Nettoyage De La Rotissoire

    CHAPITRE 4 CHARGEMENT ET NETTOYAGE DE LA ROTISSOIRE CHARGEMENT a) Placez le pic simple (1) sur la broche (3) jusqu´à ce qu´il arrive sur l´arrêt de celle-ci et fixez le avec la vis (2) Fig.5 b) Placez ensuite le poulet sur la broche en le fixant avec le pic placé avant introduisez sur la broche en pic double (4) et un poulet, répétez cette opération jusqu´au chargement de la broche et placez en dernier un pic simple et fixez le avec sa vis.
  • Page 7: Instructions Techniques De L'installation Et Regulation

    CHAPITRE 5 INSTRUCTIONS TECHNIQUES DE L’INSTALLATION ET REGULATION ATTENTION: Ces opérations doivent être réalisées par un technicien agréé INSTALLATION Les rôtissoires électriques doivent être connectées à une prise de courant de 400V+N+T avec son correspondant magnétothermique de protection. Les rôtissoires électriques sont fournies sans le cable de raccordement à la connexion et celui-ci doit correspondre à...
  • Page 8: Renseignements Techniques Sur Les Rotissoires Electriques

    1098 x 480 x 820 80 Kg 400v+N+T 14,4 Kw 1098 x 480 x 1000 95 Kg 400v+N+T 19,2 Kw RVE/4C-CM RVE/6C-CM 1098 x 480 x 1860 160 Kg 400v+N+T 28,8 Kw 1098 x 480 x 1920 183 Kg 400v+N+T...
  • Page 9 Broche sans pics 0500001 Pic simple (sans vis) 050107 Pic double 050110 Vis de pic 050116 Crochet enlève broches 050114 Vitre mod. RVE/2C-CM 040205 Vitre mod. RVE/3C-CM 040305 Vitre mod. RVE/4C-CM 040405 Vitre mod. RVE/6C-CM 040605 Vitre mod. RVE/8C-CM 040805...
  • Page 10 Electric diagram models RVE Element 4200w...

Ce manuel est également adapté pour:

Rve/2c-cmRve/3c-cmRve/6c-cmRve/8c-cm800004ev
