Manual De Montaje - Westfalia SI066 Notice De Montage

SIARR
11 - 104
PREPARACIÓN
* Desmontar los focos.
* Desmontar el parachoques :
° a ambos lados :
° Despejar el espacio que rodea las aletas traseras y retirar el clip de fijación del parachoques.
° 2 tornillos al final de la aleta – 2 tornillos bajo los focos - 4 tornillos bajo el parachoques.
° 2 tornillos detrás de la matrícula (quitar los remaches de sujeción).
* Realizar el precorte marcado bajo el parachoques.
MONTAJE

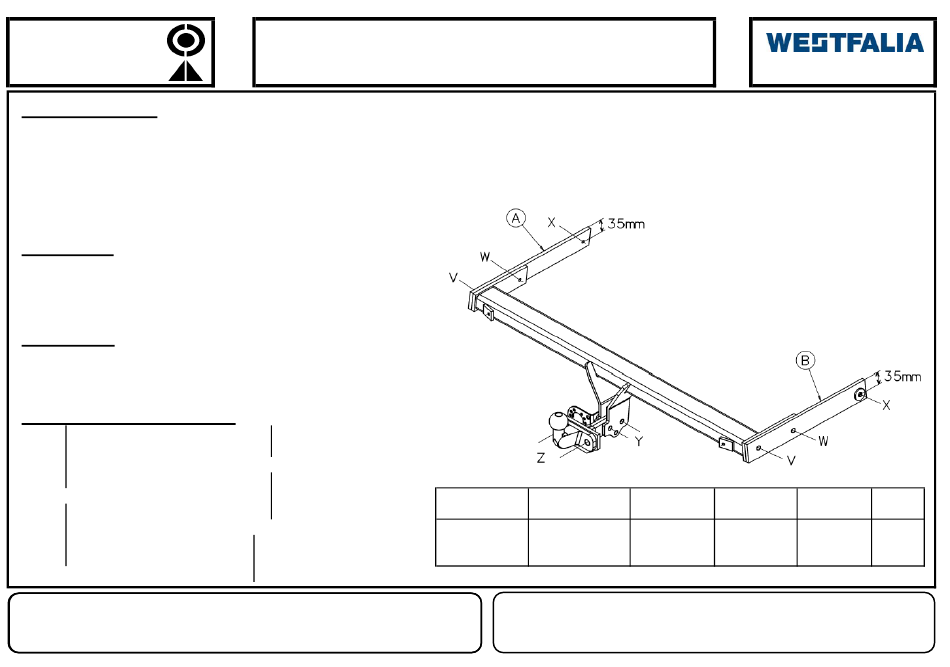

* Presentar y fijar después, sin apretar, los brazos de fijación A y B en el interior de
los largueros en los puntos W-X, con ayuda de los conjuntos de tortillería W y X.
* Fijar, sin apretar, el cuerpo del enganche en los puntos V-W
con ayuda de los conjuntos de tortillería V y W.
ACADABO
* Apretar el conjunto con los pares abajo indicados, siguiendo el orden : X – W – V.
* Volver a montar los elementos que se habían quitado.
* Montar la cabeza del enganche en el punto Y y el soporte toma utilizando su tornillería.
BLOQUE TORNILLERÍA
2 tornillos HM10x35 cl8.8
2 arandelas planas 10,5/35
W
2 arandelas DEC10
2 tuercas HM10 cl8.8
2 tornillos HM10x35 cl8.8
2 arandelas planas 10,5/35
X
2 arandelas DEC10
2 tuercas HM10 cl8.8
PARES DE APRIETE:
M16 AC8.8 19,5daNm M12
M16 AC10.9 27,5daNm M10
M12 AC8.8 8,1daNm M10

MANUAL DE MONTAJE

2 tornillos HM10x30 cl8.8
V
2 arandelas DEC10
2 tornillos HM16x45
Z
2 arandelas DEC16
2 tuercas HM16
2 tornillos HM12x60
Y
2 arandelas DEC12
2 tuercas HM12
AC10.9 11,4daNm M8 AC8.8
AC8.8 4,7daNm M8 AC10.9
AC10.9 6,7daNm
Tipo Homologación
SI066 de Tipo n°
Enganche para
VW Tiguan e24*94/20*00*0100
(estándar)
NOTA: Esquema eléctrico en el interior de nuestros haces universales o personalizados.
ATENCIÓN:
(para conocer las características de utilización, consultar el permiso de circulación)
2,3daNm Instalado siguiendo nuestras recomendaciones, este enganche le dará total satisfacción.
3,3daNm No asumiremos ninguna responsabilidad en caso de que haya sido transformado
o utilizado ilícitamente
FICHIER : BUREAU\NOTICEDEMONTAGE\SIARR\NDM11\NDM11104-B - FOLIO NDMESP
321745600001
Peso Total má- Peso Total
remolcable
ximo autorizado
2 500 kg 2 240 kg
Carga verti- Valor
cal máxima D
100 kg 11,59 kN
