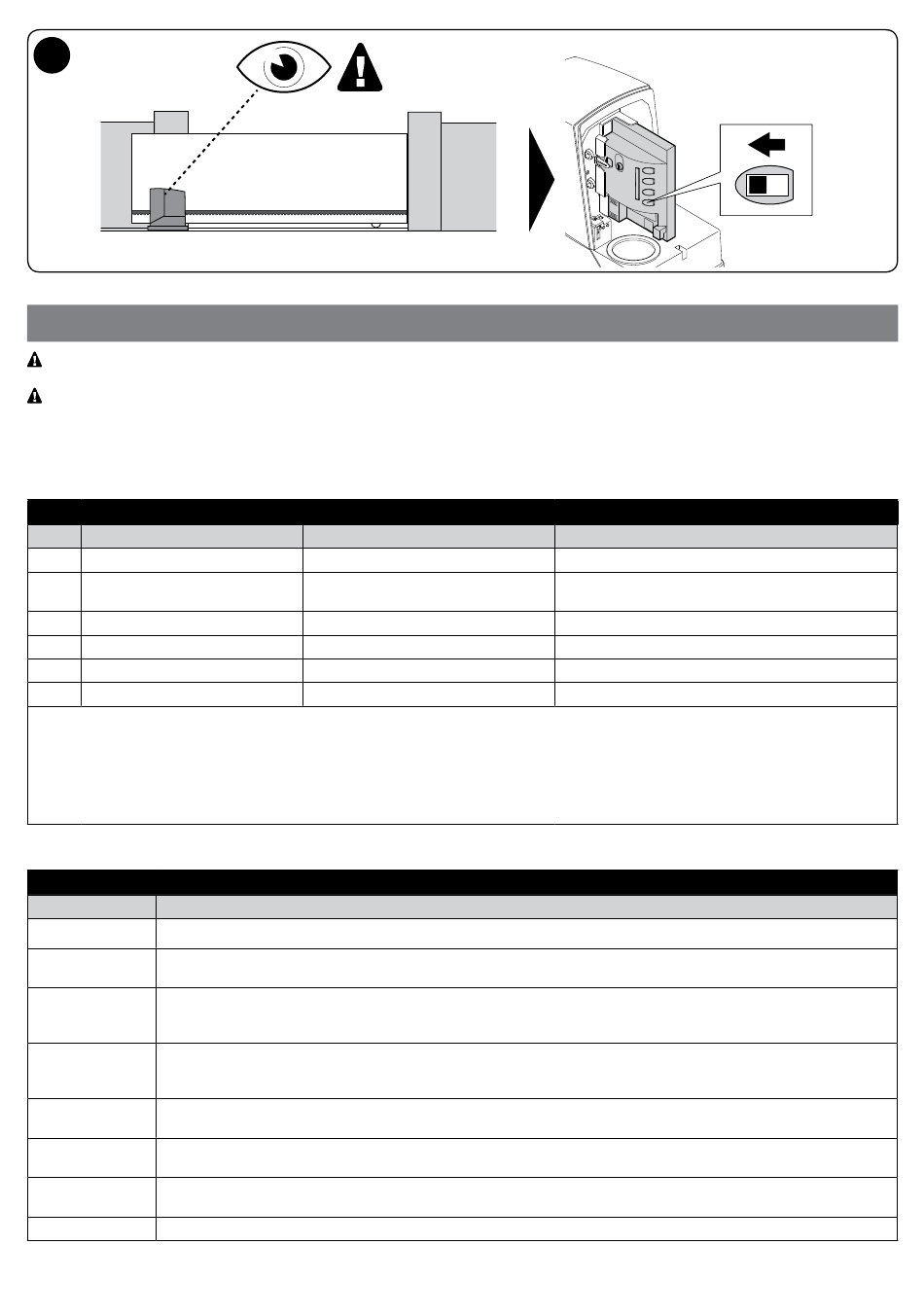

RACCORDEMENTS ÉLECTRIQUES
ATTENTION ! – Mettre l'installation hors tension avant d'effectuer les branchements électriques. Des branchements incorrects
peuvent provoquer des dommages matériels et corporels.
ATTENTION ! – Les câbles utilisés doivent être adaptés à l'installation. Par exemple, il est conseillé d'utiliser un câble de type
H03VV-F s'il est posé à l'intérieur ou H07RN-F s'il est posé à l'extérieur.
La fig. 2 illustre les branchements électriques d'une installation standard ; la fig. 7 représente le schéma des branchements électriques à réaliser
sur la logique de commande.
4.1 - Types de câbles électriques
Connexion
A
ALIMENTATION
B FEU CLIGNOTANT AVEC
ANTENNE
C
PHOTOCELLULES
D SÉLECTEUR À CLÉ
E BORDS SENSIBLES FIXES
F BORDS SENSIBLES MOBILES
*
Si le câble d'alimentation dépasse 30 m, il faut prévoir un câble d'une section supérieure, par exemple 3 x 2,5 mm
à la terre à proximité de l'automatisme.
** Si le câble BLUEBUS dépasse 30 m, jusqu'à un maximum de 50 m, il faut prévoir un câble 2 x 1mm
***
Il est possible de remplacer les deux câbles 2 x 0,5 mm
**** S'il y a plus d'un bord sensible, voir le chapitre 8.1 « Entrée STOP » pour le type de connexion conseillé.
***** Pour la connexion des bords sensibles mobiles sur les vantaux coulissants, il faut utiliser des dispositifs ad hoc qui permettent la
connexion même quand le portail est en mouvement.
4.2 - Branchements des câbles électriques : fig. 7
Fonction Description
FLASH - sortie pour un ou deux clignotants type « LUCYB » ou similaires avec l'ampoule 12 V maximum 21 W
S.C.A. - sortie « Voyant portail ouvert » ; il est possible de connecter une ampoule de signalisation 24 V maximum 4 W. Elle peut
être programmée aussi pour d'autres fonctions ; voir paragraphe « 7.4 Fonctions second niveau »
BLUEBUS - sur cette borne, on peut connecter les dispositifs compatibles ; ils sont tous connectés en parallèle avec seulement
deux conducteurs sur lesquels transitent aussi bien l'alimentation électrique que les signaux de communication. D'autres
informations sur BlueBUS se trouvent dans le paragraphe « 8.1. BLUEBUS »
STOP - entrée pour dispositifs qui bloquent ou éventuellement arrêtent la manœuvre en cours ; en adoptant certaines solutions
sur l'entrée, il est possible de connecter des contacts type « Normalement Fermé », « Normalement Ouvert » ou des
dispositifs à résistance constante.
P.P. - entrée pour dispositifs qui commandent le mouvement en mode Pas à Pas ; on peut y connecter des contacts de type
« Normalement Ouvert »
OPEN - entrée pour dispositifs qui commandent le mouvement d'ouverture uniquement ; on peut y connecter des contacts de
type « Normalement Ouvert »
CLOSE - entrée pour dispositifs qui commandent le mouvement de fermeture uniquement ; on peut y connecter des contacts
de type « Normalement Ouvert »
AERIAL - entrée pour la connexion de l'antenne pour récepteur radio (l'antenne est incorporée sur LUCY B)
10 – Français
Tableau 3 - Types de câbles électriques (référence fig. 2)
Type de câble
1 câble : 3 x 1,5 mm
1 câble : 2 x 0,5 mm
1 câble blindé type RG58
1 câble : 2 x 0,25 mm
2 câbles : 2 x 0,5 mm
1 câble : 2 x 0,5 mm
1 câble : 2 x 0,5 mm
Tableau 4 - Description des branchements électriques
Longueur maximale
30 m *
2
20 m
2
20 m (longueur conseillée < 5 m)
30 m **
2
*** 50 m
2
**** 30 m
2
**** 30 m *****
2
par un seul câble 4 x 0,5 mm
2
, ainsi qu'une mise
2
.
2
.
2
