7.9 - Fonctions préprogrammées
La logique de commande de ROBUS dispose de certaines fonctions programmables ; en usine ces fonctions sont réglées suivant une configu-
ration qui devrait satisfaire la plupart des automatisations.
Les fonctions peuvent être modifiées à tout moment, via une procédure de programmation appropriée pour cet effet, voir le paragraphe 7.1
« Programmation ».
7.10 - Récepteur radio
Pour la commande à distance de ROBUS, la logique de commande est munie d'un connecteur SM pour récepteurs radio type SMXI ou OXI en
option.
Pour tout renseignement supplémentaire, consulter le manuel d'ins-

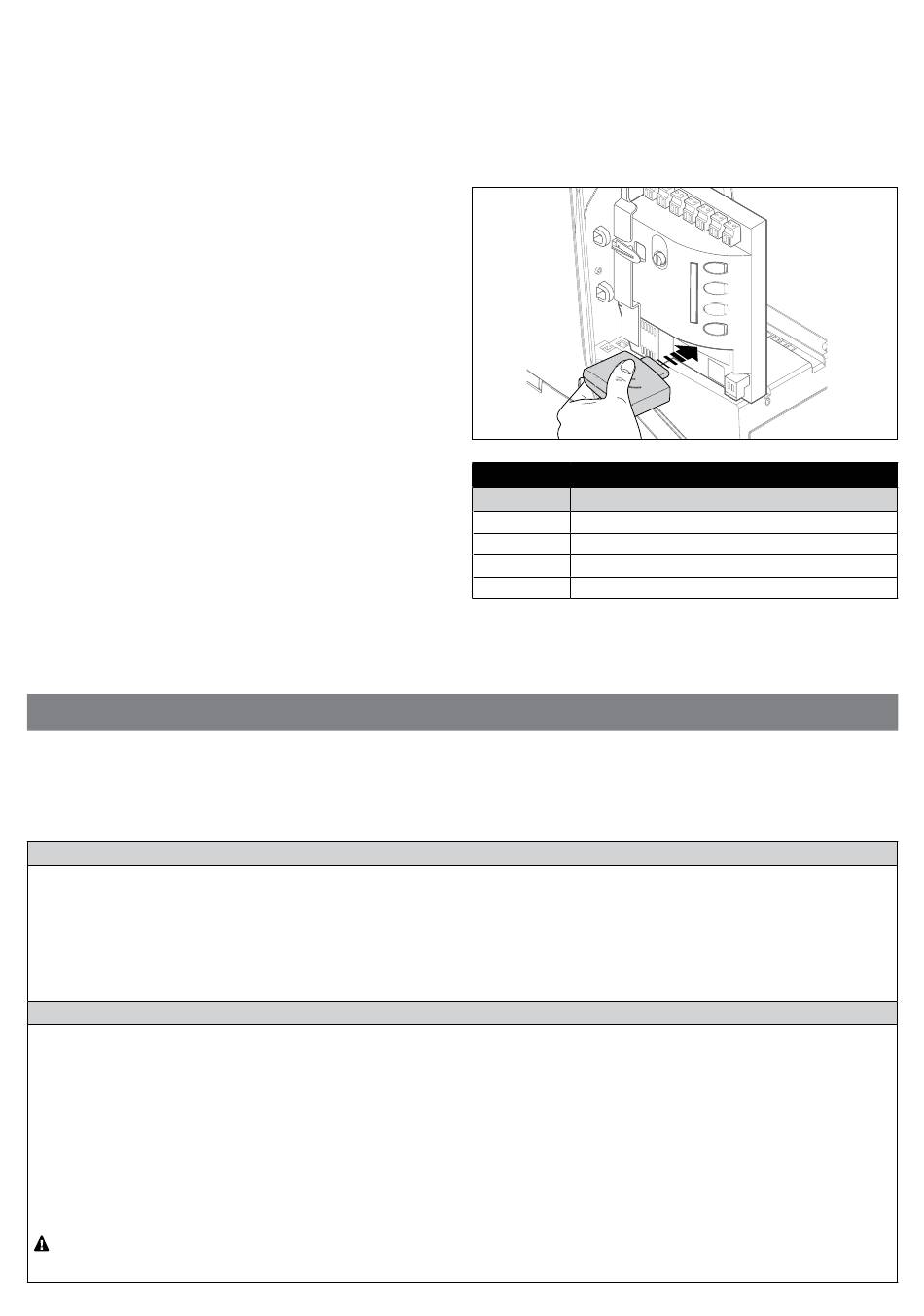

tructions du récepteur radio. Pour brancher le récepteur radio, procé-
der comme illustré dans la figure.
Le tableau 9 décrit l'association entre la sortie du récepteur radio et la
commande que ROBUS effectuera :
8
INFORMATIONS COMPLÉMENTAIRES
8.1 -Ajouter ou supprimer des dispositifs
Il est possible d'ajouter et d'enlever des dispositifs à n'importe quel moment à un automatisme disposant de ROBUS. Notamment, il est possible
de connecter différents types de dispositifs à « BLUEBUS » et à l'entrée « STOP » comme l'indiquent les paragraphes suivants.
Après avoir ajouté ou enlevé des dispositifs, il faut procéder de nouveau à la reconnaissance des dispositifs en suivant les indications du para-
graphe 8.4 « Reconnaissance d'autres dispositifs ».
Bluebus
BLUEBUS est une technique qui permet d'effectuer les connexions des dispositifs compatibles avec seulement deux conducteurs sur les-
quels transitent aussi bien l'alimentation électrique que les signaux de communication. Tous les dispositifs sont connectés en parallèle sur les
2 mêmes conducteurs de BLUEBUS sans devoir respecter une polarité quelconque ; chaque dispositif est reconnu individuellement car au
cours de l'installation le système lui attribue une adresse univoque. Il est par exemple possible de connecter à BLUEBUS : des photocellules,
des dispositifs de sécurité, des boutons de commande, des voyants de signalisation, etc. La logique de commande de ROBUS reconnaît un
par un tous les dispositifs connectés à travers une procédure de reconnaissance adéquate et est en mesure de détecter de manière extrême-
ment sûre toutes les anomalies éventuelles. Pour cette raison, à chaque fois qu'on ajoute ou qu'on enlève un dispositif connecté à BLUEBUS,
il faudra effectuer dans la logique la procédure de reconnaissance décrite dans le paragraphe 8.4 « Reconnaissance d'autres dispositifs ».
Entrée STOP
STOP est l'entrée qui provoque l'arrêt immédiat de la manœuvre suivi d'une brève inversion. On peut connecter à cette entrée des dispositifs
avec sortie à contact normalement ouvert « NO », normalement fermé « NC » ou des dispositifs avec sortie à résistance constante 8,2 kΩ,
par exemple des bords sensibles.
Comme pour BLUEBUS, la logique reconnaît le type de dispositif connecté à l'entrée STOP durant la phase de reconnaissance (voir para-
graphe 8.4 « Reconnaissance d'autres dispositifs ») ; ensuite on a un STOP quand une variation quelconque se vérifie par rapport à l'état
reconnu.
En adoptant certaines solutions, on peut connecter à l'entrée STOP plus d'un dispositif, même de type différent :
• Plusieurs dispositifs NO peuvent être connectés en parallèle entre eux sans aucune limite de quantité.
• Plusieurs dispositifs NC peuvent être connectés en parallèle entre eux sans aucune limite de quantité.
• Deux dispositifs avec sortie à résistance constante 8,2 kΩ peuvent être connectés en parallèle ; s'il y a plus de 2 dispositifs, tous doivent
être connectés en « cascade » avec une seule résistance terminale de 8,2 kΩ.
• Il est possible de combiner NO et NC en mettant les deux contacts en parallèle, en prenant la précaution de mettre en série au contact NF
une résistance de 8,2 kΩ (cela donne aussi la possibilité de combiner 3 dispositifs : NO, NC et 8,2 kΩ).
Si l'entrée STOP est utilisée pour connecter des dispositifs ayant des fonctions de sécurité, seuls les dispositifs avec sortie à résistance
constante 8,2 kΩ garantissent la catégorie 3 de sécurité aux pannes selon la norme EN 954-1.
Tableau 9
Sortie Commande
N° 1 P.P. (Pas-à-pas)
N° 2 Ouverture partielle
N° 3 Ouverture
N° 4 Fermeture
Français – 19
