5.2 Raccordement du moteur et des freins
Raccordez le blindage du câble du moteur au support CEM (pour les armoires en acier) !
Raccordez le blindage du câble du moteur à la borne PE.
Dans le cas de boîtiers en acier, établissez également un contact direct entre le blindage et le
support CEM.
Pour ce faire, retirez un morceau de l'isolation du câble du moteur et fixez le blindage au support
CEM à l'aide de la pince.
5.2.1 TST FUF2
Ferrite à rabat
(742 727 22)
Ferrite à rabat
(742 717 22 S)
Lors du raccordement du câble d'alimentation moteur, le ferrite à rabat ci-joint (gris, numéro Würth
742 727 22) doit englober les trois conducteurs (T1/T2/T3) gelegt werden.
Nous recommandons de placer une ferrite à rabat (noir, numéro Würth: 742 717 22S) par-dessus
tout le câble d'alimentation moteur aussi près que possible de la commande. Cette ferrite à rabat noir
n'est pas incluse dans le périmètre de livraison !
FEIG ELECTRONIC GmbH
Manuel de montage
A C
M
3~
D C

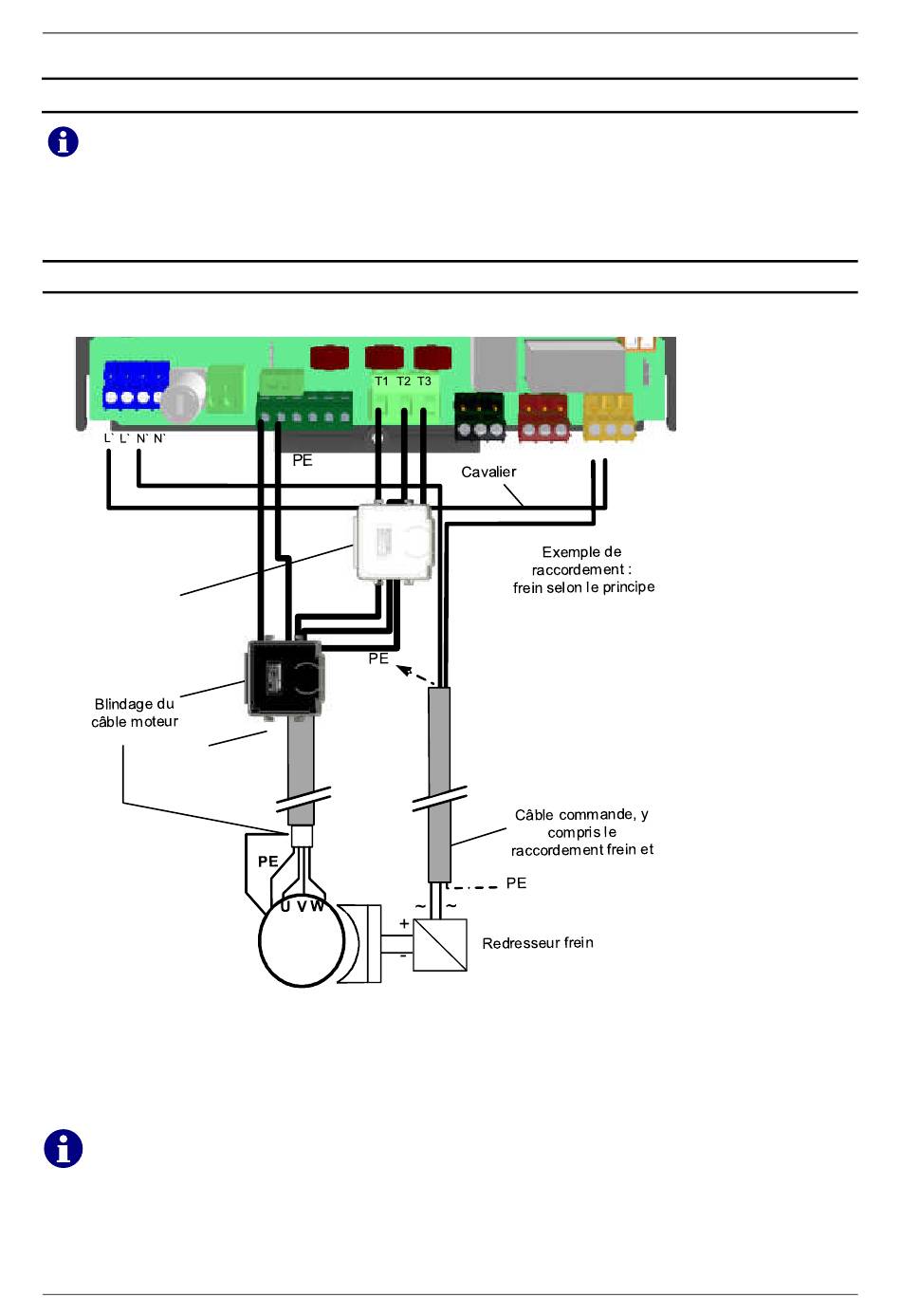

Figure 12: Raccordement moteur
page 34 de 108
