TST
8.3 ... avec barrière photo-électrique TST LGB

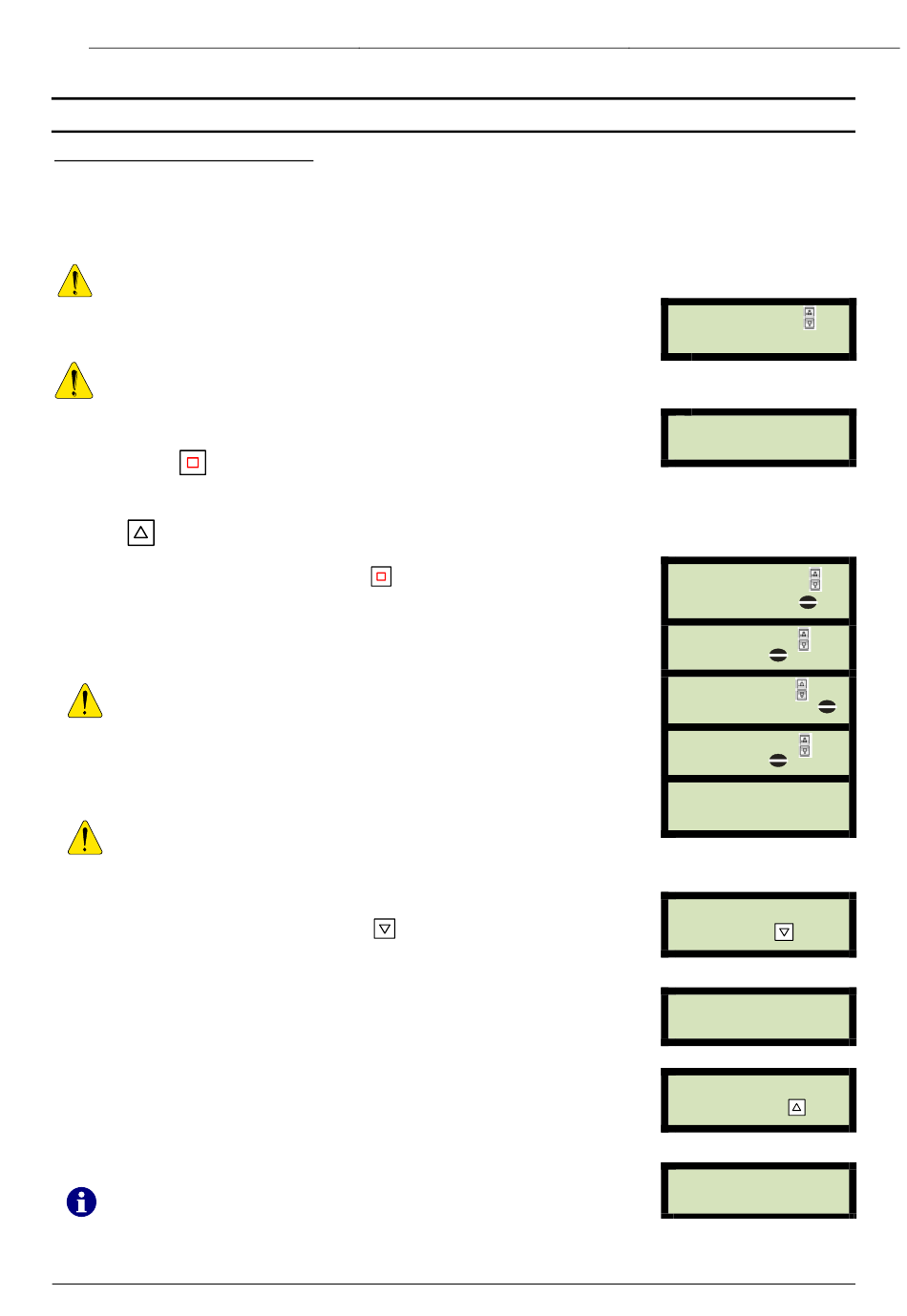

Activation du TST LGB Application
L'application permet d'installer automatiquement plusieurs paramètres indispensables au fonctionnement.
1. Mettre le paramètre d'application A.480 sur "1"
2. Requête automatique sur la portée: régler la distance réelle à la barrière photo-électrique avec
des pas de 0,5 m grâce au paramètre P.44A
La portée doit être réglée en fonction de la largeur de la portière.
Ouvrir entièrement la portière ! Si la barrière photo-
électrique est occupée, le message d'erreur ci-contre
apparaît et la reprogrammation de toutes les
positions terminales doit être réinitialisée.
Ouvrir le mode SYNCHRONISATION en appuyant brièvement sur la
3.
touche STOP.
Ouvrir entièrement la portière au moyen de la touche à effleurement
4.
OUVERTURE.
Presser la touche à effleurement
5.
secondes, afin de sauvegarder la position OUVERTURE.
Si le sens de déplacement de la porte est erroné : champ de
rotation moteur erroné, éteignez la commande et inverser les 2
raccordements moteur.
Nécessité d'ajustement des lignes lumineuses.
La zone de saisie de la barrière photo-électrique doit être libre,
sous peine d'annuler le déplacement correctif et de devoir
réinitialiser la synchronisation de la barrière photo-électrique.
Presser la touche à effleurement
6.
programmation automatique de la position FERMETURE.
La portière se referme.
La portière a été détectée en position FERMETURE et les rayons
lumineux ont été programmés correctement.
Le déplacement consécutif de la porte en mode automatique entraîne le
réglage automatique des pré-interrupteurs de fin de course et des
rampes.
FEIG ELECTRONIC GmbH
Manuel de montage
STOP pendant environ 3
FERMETURE pour démarrer la
page 74 de 108
Zur Aufpos. à
Hindernis T75
! Synchron. !
I615 LL angef.
Zur Aufpos. à
xxx Übern. mit
Zur Aufpos. à
Folie Stop
Zur Aufpos. à
0 Übernahme mit
Zur Aufpos. à
Folie Stop
LGx Qual. Test
! Synchron. !
0 Start mit
Suche Si-Leiste
-xxx
!Korrekturfahrt!
xxx Start mit
!Korrekturfahrt!
I615 LL Abgl. ok
TST_FUxF-A-C-F_Montageanleitung_FR_15
FUF2 / FU3F -A/-C/-F
Auto Zu
