TST
4.1 Variante sans boîtier (TST FUxF-xPR)
Tenir compte des caractéristiques techniques et des espaces libres nécessaires !
La platine est montée sur un cadre de montage et peut être installée dans un autre boîtier avec les cartes
d'extension jointes. Pour ce faire, tenir compte de l'écart nécessaire entre la platine et la paroi du boîtier.
Les accessoires suivants sont inclus dans la livraison des variantes de cadre :
•
deux clips de sécurité pour la sécurisation du transport dans le boîtier
•
- deux curseurs servant de fixations rapides pour l'adaptateur de montage
•
- un support CEM comme entretoise et mise à la terre du blindage du moteur dans les boîtiers en
acier / acier inoxydable
Selon l'installation, des entretoises supplémentaires sont nécessaires. Celles-ci ne sont pas comprises
dans la livraison !
4.1.1 Dimensions des trous perforés dans le cadre de montage

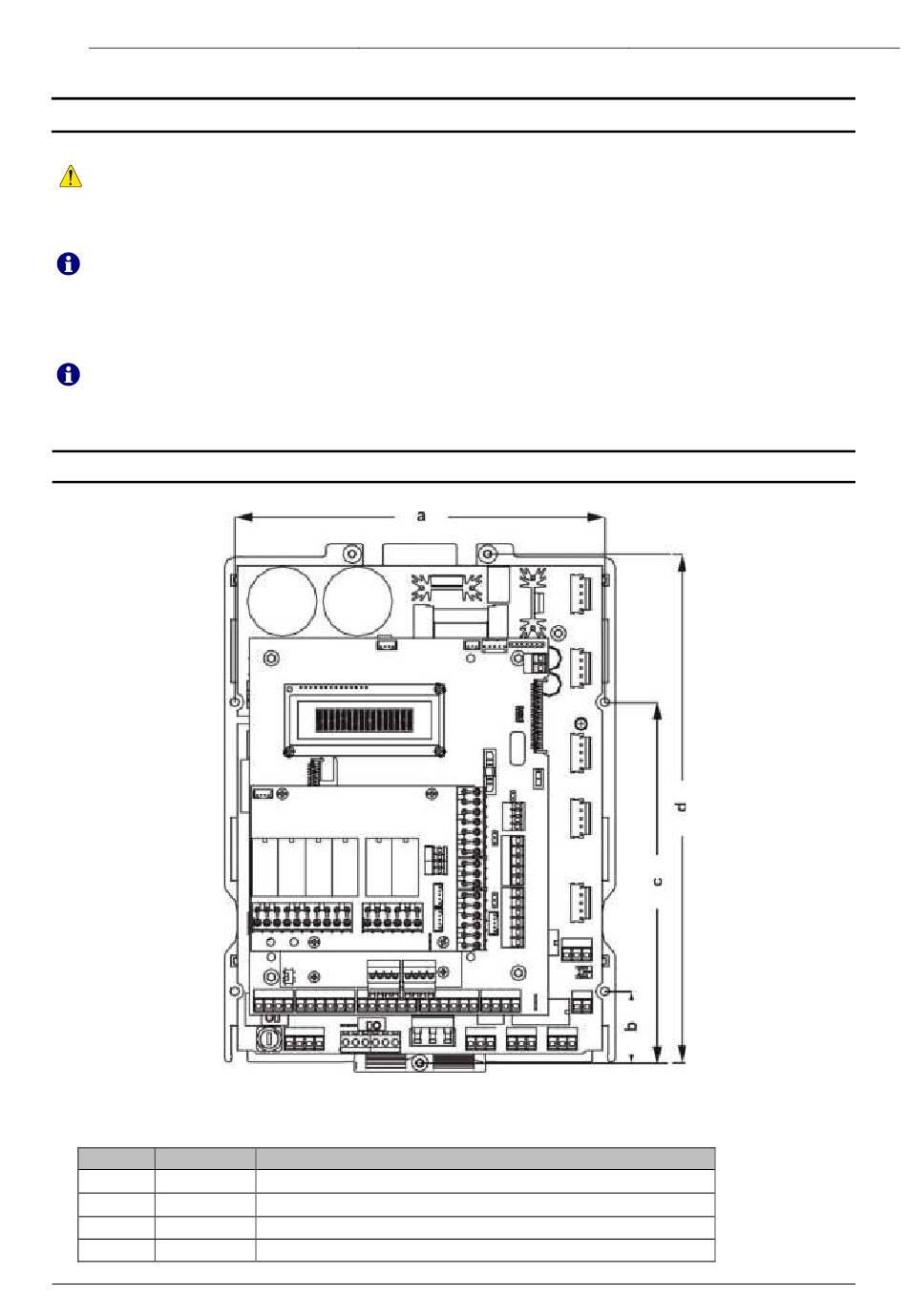

Figure 1: Trous de fixation dans le cadre de montage sans fermeture rapide
Tableau 1: Distances des trous de montage
Pos.
Dimension
a
185,6 mm
b
36,0 mm
c
181,2 mm
d
255,5 mm
FEIG ELECTRONIC GmbH
Manuel de montage
Largeur totale
Hauteur du trou de fixation en bas
Hauteur du trou de montage en haut
Hauteur totale
page 17 de 108
Description
TST_FUxF-A-C-F_Montageanleitung_FR_15
FUF2 / FU3F -A/-C/-F
