4.2 Raccordement moteur

Si1 Si2 12V
S1a S2a 1 3
S1b S2b 2 4
IMPORTANT
Pour garantir la fonction exempte de défaut de la commande numérique de portière TST FU3E, une
conduite de moteur blindée doit être utilisée. En outre, aucun autre brin, sauf ceux du raccordement
moteur, ne doivent être guidés par cette conduite.
Pour les unités d'entraînement avec des freins électromécaniques, il faut veiller à un antiparasitage
suffisant des freins. Nous conseillons d'effectuer un antiparasitage avec circuit-RC.
FEIG ELECTRONIC GmbH
5 7 9 11 13 15 17 19 21 23 25 27 29 31
6 8 10 12 14 16 18 20 22 24 26 28 30 32
Exemple de
raccordement frein
suivant principe de
courant de travail

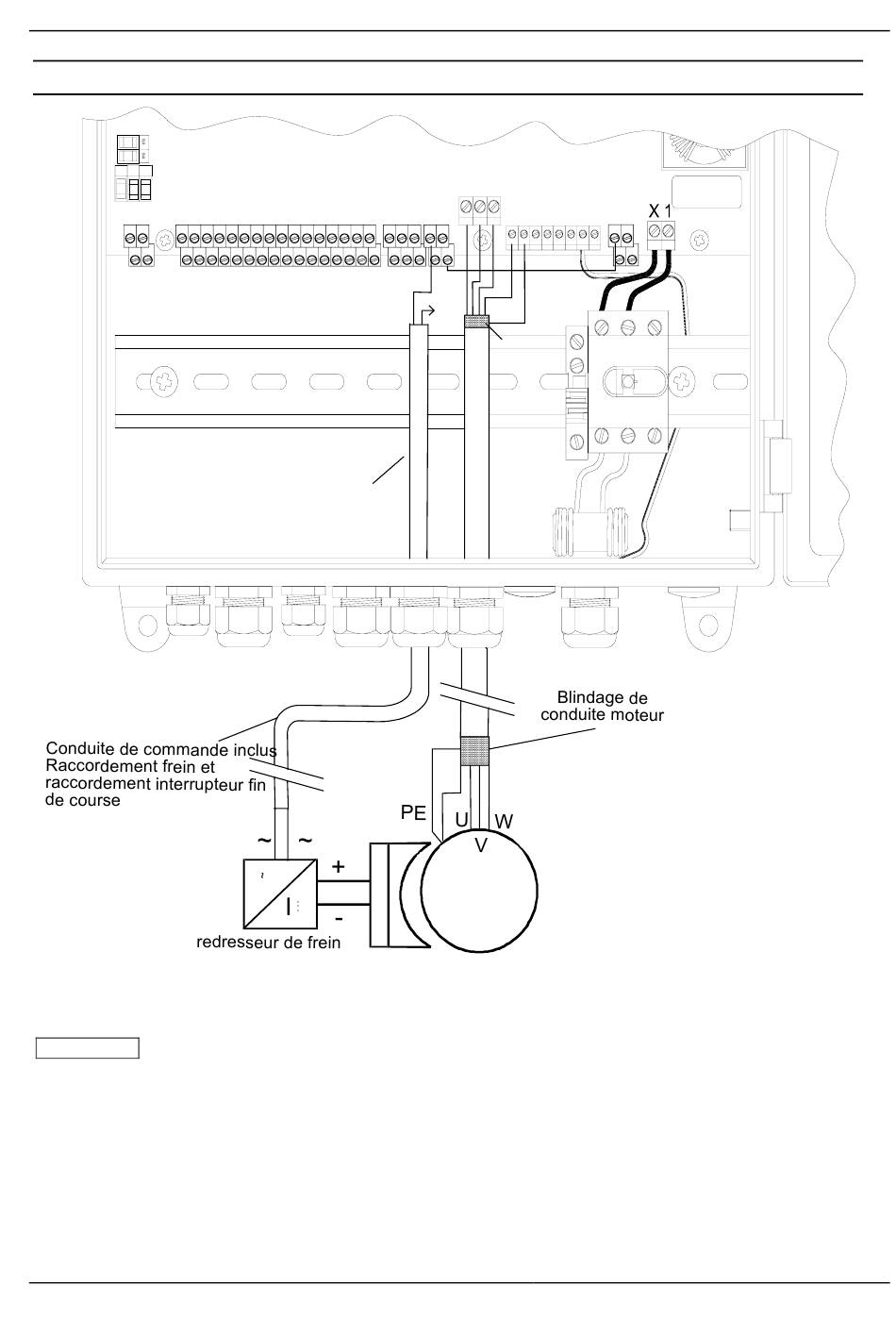

Figure 4: Raccordement moteur
Page 8 de 28
Mise en Service
T1 T2 T3
41 43 45 51 54
42 44 46 53 53
U V W PE
L
N
Blindage de
conduite
moteur
M
3~
L1 L1
L N
N N
