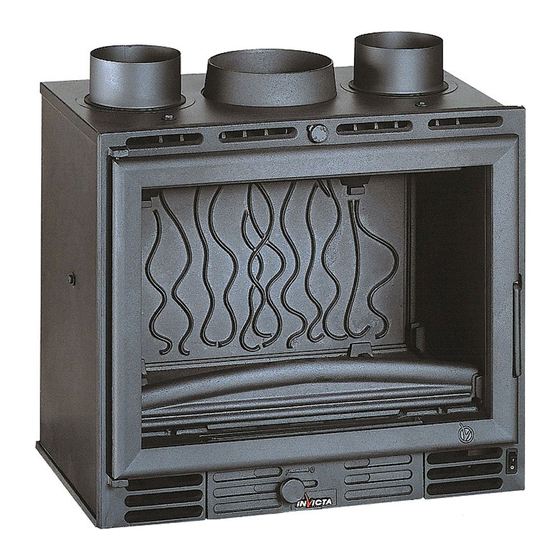

Invicta Insert 600 Turbo Notice D'utilisation Et D'installation
Masquer les pouces
Voir aussi pour Insert 600 Turbo:
Manuels Connexes pour Invicta Insert 600 Turbo
Sommaire des Matières pour Invicta Insert 600 Turbo
- Page 1 Insert 600 Turbo référence P666014 Insert 600 Turbo Référence P666014 Page 1 sur 10 BP LE 17/02/2020...
- Page 2 Insert 600 Turbo référence P666014 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 8 kW Rendement 73.2 %...
-
Page 3: Raccordement Électrique De La Soufflerie
Insert 600 Turbo référence P666014 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. - Page 4 Insert 600 Turbo référence P666014 Page 4 sur 10 BP LE 17/02/2020...
- Page 5 Insert 600 Turbo référence P666014 Repère DESIGNATION Référence AT 700313 Rondelle d’obturation AT 700312B Manchette Dessus de carénage AT 600402 Vis tête hexagonale de 6x10 + rondelle large de 6 AV 8406100 Enveloppe de carénage AT 600401D Avaloir FB60 600106 ...
- Page 6 Insert 600 Turbo référence P666014 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
-
Page 7: Conseils D'entretien
Insert 600 Turbo référence P666014 CONSEILS D’ENTRETIEN Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui : nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et maintenu vers le bas sur le fond. -
Page 8: Opérations Et Informations Réservées Au Professionnel Qualifié
Insert 600 Turbo référence P666014 Branchement, fonctionnement et accès aux ventilateurs 80 x 80 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique. Dans ce cas, si vous n’utilisez pas votre insert : la soufflerie est à l’arrêt Lors de l’emploi de l’insert :... - Page 9 Insert 600 Turbo référence P666014 Page 9 sur 10 BP LE 17/02/2020...
- Page 10 Insert 600 Turbo référence P666014 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P660014 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
