5 Montage

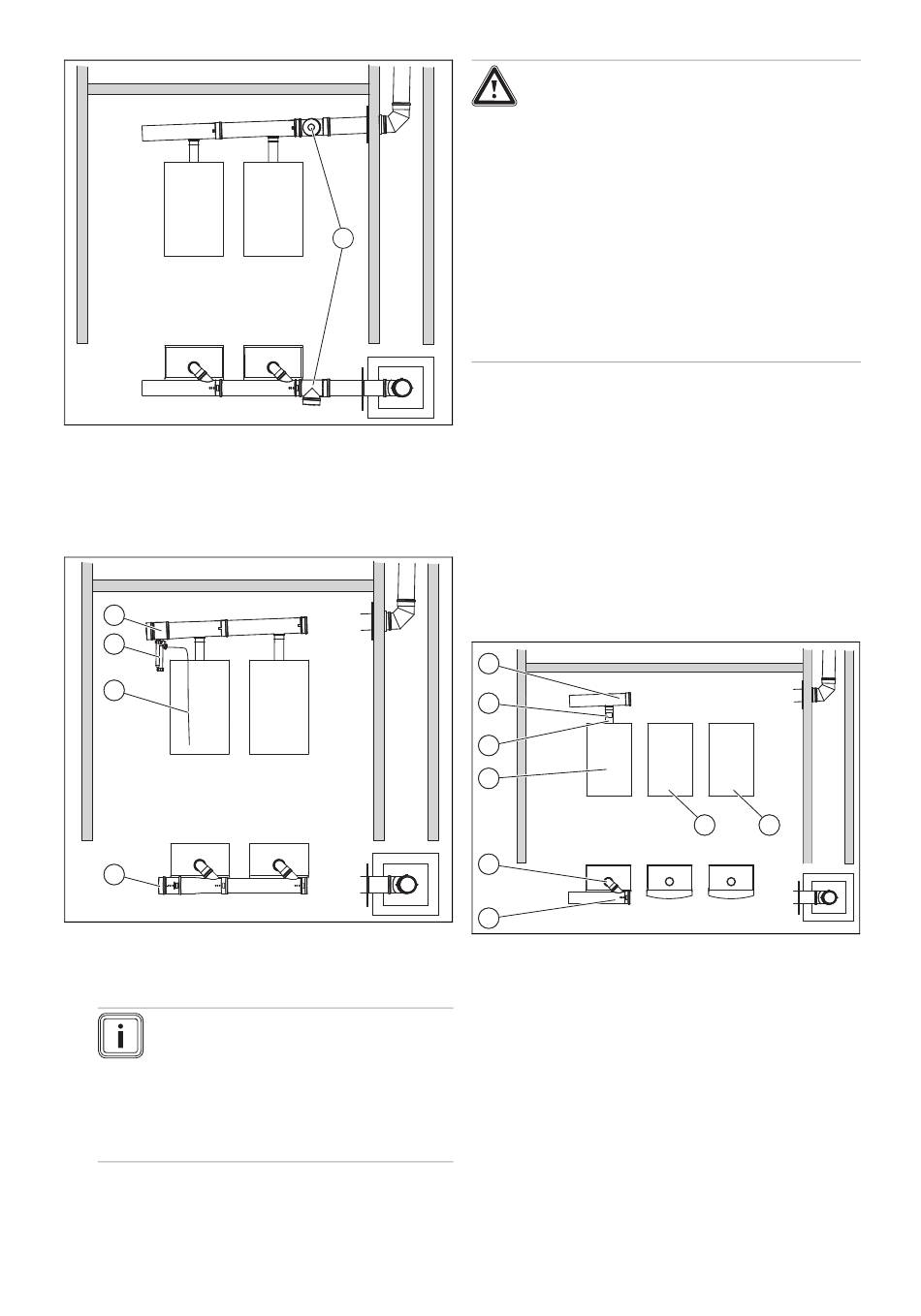

14. Introduisez la pièce en T avec trappe d'inspection (9)
dans le manchon du tube des gaz de combustion du
deuxième produit, jusqu'en butée.
–
Il peut être nécessaire de mettre la rallonge des gaz
de combustion à longueur du côté lisse, suivant la
distance à laquelle se trouvent les produits.
10
10
11
10
12
10
10
10
15. Introduisez le manchon de vidange (PP) (10),
⌀ 130 mm, dans le tube des gaz de combustion le plus
éloigné du conduit, jusqu'en butée.
Remarque
Pour relier la dernière rallonge au raccord du
conduit, il est possible de soulever un peu le
système d'évacuation des gaz de combus-
tion hors du connecteur du produit. Une fois
le raccordement au conduit effectué, ren-
foncez le système d'évacuation des gaz de
combustion dans le connecteur du produit.
16. Montez le siphon des condensats (11) ainsi que la
conduite d'écoulement des condensats (12) à prévoir
sur place.
18
9
17. Raccordez la conduite d'écoulement des condensats
au système domestique d'évacuation des eaux usées.
18. Serrez tous les colliers de tube.
19. Montez la plaque murale sur le puits.
20. Finalisez l'installation des appareils en vous confor-
mant aux consignes de la notice d'installation corres-
pondante.
21. Effectuez la mise en service des appareils.
22. Vérifiez que le système d'évacuation des gaz de com-
bustion est bien étanche.
5.4
10 8
10
5
10
6
10 1
10 7
10 8
1.
Procédez au montage des produits (1) à (3) ou à
quatre.
–
–
Danger !
Danger de mort en cas de fuite de gaz de
combustion !
Si le siphon des condensats est relié her-
métiquement à la conduite d'évacuation des
égouts, le siphon des condensats peut être
entièrement aspiré. Si le siphon de conden-
sats est vide ou qu'il n'est pas suffisamment
rempli, les gaz de combustion risquent de se
diffuser dans l'air ambiant.
▶
Ne raccordez pas la conduite d'écoule-
ment de condensat hermétiquement par
un raccord ferme à la conduite d'évacua-
tion des égouts.
Montage d'une cascade de trois ou quatre
unités
–
Pour une cascade de 3 ou 4 unités, il vous faut
un kit de base réf. art. 0020042761 et un kit d'ex-
tension réf. art. 0020042772 pour cascade de 3
et 4 unités.
Faites en sorte que le système d'évacuation des
gaz de combustion présente une pente de 3° en
direction des produits.
Notez qu'il est nécessaire, pour certains types de
produits, de prévoir un clapet des gaz de combus-
tion de 160 mm de hauteur pour chaque produit (in-
clus dans le contenu de la livraison du kit d'exten-
sion correspondant). Dans tous les autres cas, vous
devez impérativement munir le produit d'un dispo-
Notice de montage 0020145636_04
