instructions d'assemblaGe
12
Pile
+
CH2
L'écrou en
plastique
a
Vue, dessous la tablette latéral droite
CH1
B
Vue, dessous la tablette latéral droite
di
C
Vue, dessous la tablette latéral droite
di
-
di
de
CH1
Ci

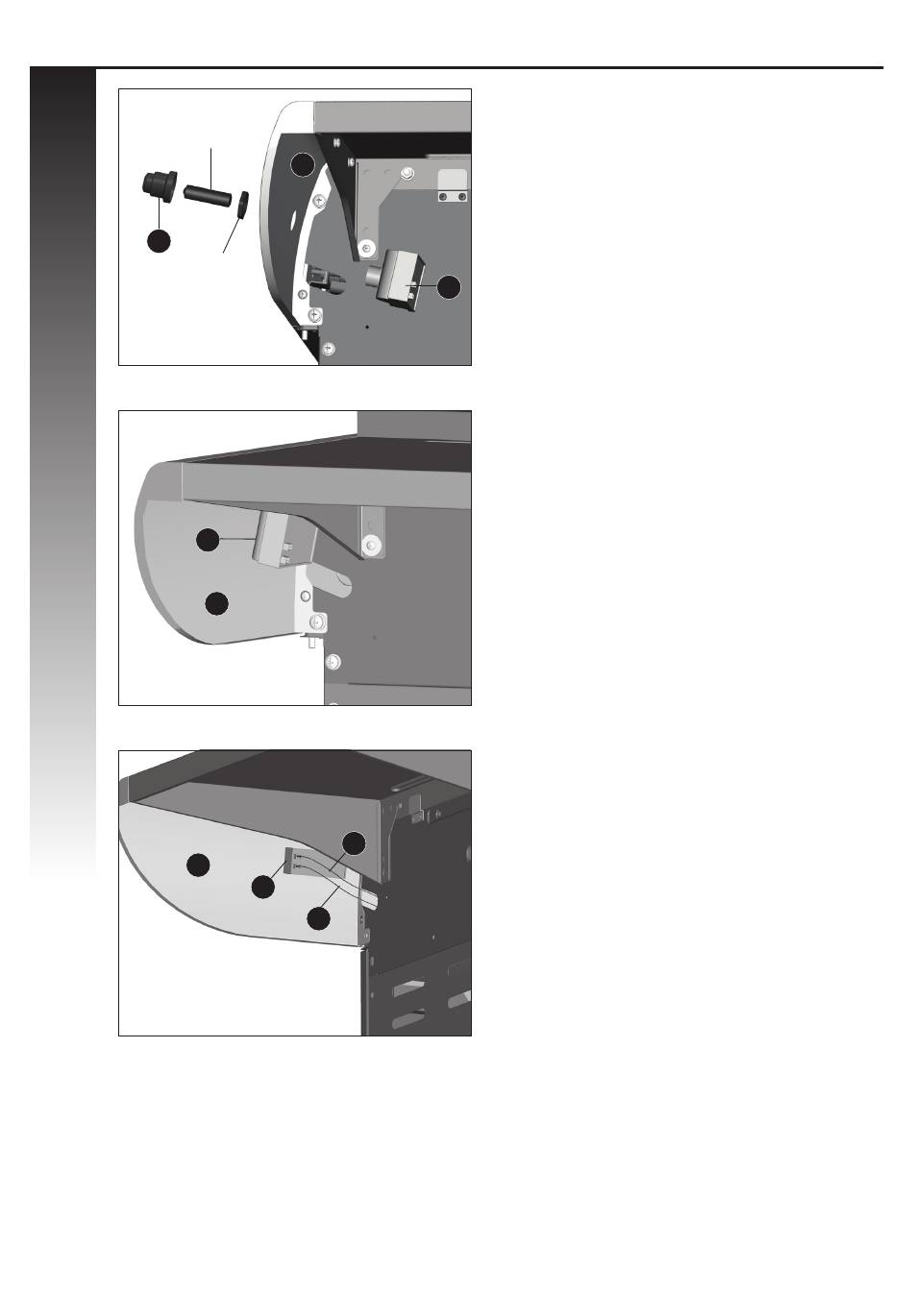

enSemBLe de L'aLLUmeUr
éLeCtrOniQUe
a. Enlevez le capuchon pour la pile de l'allumeur
(CH2) et l'écrou en plastique du boîtier
d'allumage électronique (CH1).
b. Positionnez le boîtier d'allumage électronique
CH1
(CH1) à travers l'ouverture dans la bordure
gauche (DI) et sécurisez bien en utilisant
l'écrou.
c. Insérez une pile AA dans le compartiment à
pile (CH1), avec le bout positif pointant vers
l'extérieure tel qu'illustré. Sécurisez en utilisant
le capuchon pour la pile de l'allumeur (CH2).
* piles non comprises.
d. Insérez l'assemblage d'électrode du brûleur
principale (CI), l'assemblage d'électrode
du brûleur Infrarouge (DE) a l'allumeur
électronique (CH1) tel qu'indiqué. Assurez-
vous que les fils soient bien enfoncés
assurez-vous que le fil est correctement
enfoncé.
